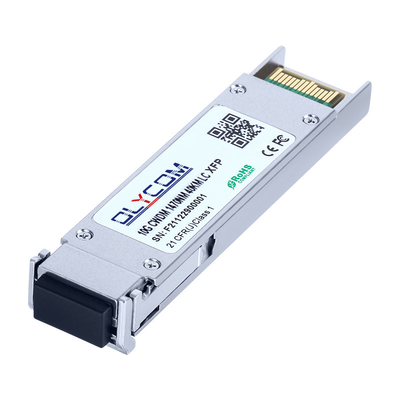

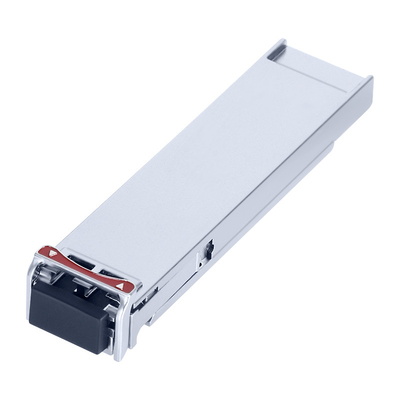

1470nm XFP CWDM 40KM Optical Module
Fitur Produk
- Mendukung 9,953Gb/s hingga 11,1Gb/s
- Hot-plug-in XFP jejak, Dibangun dalam diagnostik digital
- Panjang link maksimum 40km dengan SMF
- CWDM Dingin laser EML dan fotodioda PIN
- Paket XFP MSA dengan konektor LC dupleks
- Tidak diperlukan jam referensi
- Sumber daya tunggal +3.3V
- Penghambatan daya < 3,5W
- Kompatibel dengan RoHS
- Kisaran suhu: 0 sampai +70°C
Aplikasi
- Jaringan 10G CWDM
- SONET OC-192 & SDH STM-64 pada 9,953Gbps
- Aplikasi Ethernet 10G
- Aplikasi Saluran Serat 10G
- 10GE melalui G.709 pada 11,09Gbps
- OC192 melalui FEC pada 10,709Gbps
- Saluran optik lainnya, hingga 11,1Gbps
Karakteristik optik dan listrik
| Parameter |
Simbol |
Min |
Tipikal |
Maksimal |
Satuan |
Catatan |
| Transmitter |
| Panjang Gelombang Pusat |
λc |
λc-6.5 |
λc |
λc+6.5 |
nm |
|
| Lebar Spektral ((-20dB) |
Δλ |
|
|
1 |
nm |
|
| Rasio penekanan mode samping |
SMSR |
30 |
|
|
dB |
|
| Daya output rata-rata |
Puut |
-1 |
|
+2 |
dBm |
1 |
| Rasio Kepunahan |
Urgensi |
8.2 |
|
|
dB |
|
| Data Input Swing Differential |
Nomor kendaraan |
180 |
|
950 |
mV |
2 |
| Impedansi Diferensial Masuk |
ZIN |
90 |
100 |
110 |
Oh |
|
| TX Matikan |
Menonaktifkan |
|
2.0 |
|
Vcc |
V |
|
| Aktifkan |
|
0 |
|
0.8 |
V |
|
| Penerima |
| Panjang Gelombang Pusat |
λc |
1450 |
|
1620 |
nm |
|
| Sensitivitas penerima |
|
|
|
- 16 tahun. |
dBm |
3 |
| Pengirim Terlalu Terisi |
|
0.5 |
|
|
dBm |
3 |
| Keterlambatan Pendaftaran |
KEKUATAN |
|
|
-17 |
dBm |
|
| Pernyataan LOS |
LOSA |
- 26 tahun. |
|
|
dBm |
|
| LOS Hysteresis |
|
0.5 |
|
4 |
dB |
|
| Data Output Swing Differential |
Vout |
400 |
600 |
800 |
mV |
2 |
| Los |
Tinggi |
2.0 |
|
Vcc |
V |
|
| Rendah |
|
|
0.8 |
V |
|
Kondisi operasi yang direkomendasikan
| Parameter |
Simbol |
Min |
Tipikal |
Maksimal |
Satuan |
| Suhu ruang operasi |
Tc |
- 5 |
|
+70 |
°C |
| Tegangan Pasokan Daya @3.3V |
Vcc |
3.135 |
3.30 |
3.465 |
V |
| Arus Pasokan Listrik |
Icc |
|
|
1000 |
mA |
| Tingkat Data |
|
9.95 |
|
11.1 |
Gbit/s |
Deskripsi

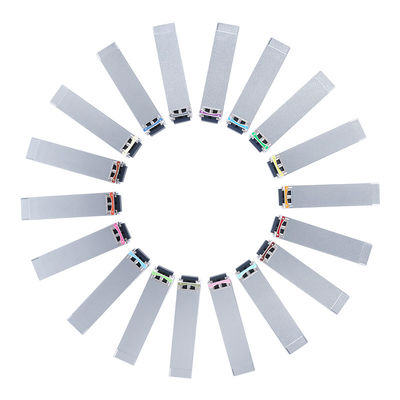

Modul XFP sesuai dengan 10G Small Form-Factor Pluggable (XFP) Multi-Source Agreement (MSA), mendukung tingkat data 9,953 ~ 11,1Gbps, dan jarak transmisi hingga 40km pada SMF.
Modul transceiver terdiri dari pemancar dengan 1470 ~ 1610nm CWDM Cooled EML laser dan penerima dengan fotodioda PIN.Pemancar dan penerima terpisah dalam kisaran suhu yang luas dan menawarkan disipasi panas yang optimal dan perisai elektromagnetik yang sangat baik sehingga memungkinkan kepadatan port yang tinggi untuk sistem 10 GbE.
Spesifikasi Mekanis
Informasi pemesanan
| Nomor Bagian |
Deskripsi Produk |
| OXSPLXG40D-Cxx |
9.953 ~ 11.1Gbps, 1450 ~ 1610nm CWDM, Mode Tunggal, 40km, 0 ~ + 70oC |
| Panduan panjang gelombang λC |
| Kode |
λC |
Satuan |
Kode |
λC |
Satuan |
Kode |
λC |
Satuan |
Kode |
λC |
Satuan |
| 47 |
1470 |
nm |
51 |
1510 |
nm |
55 |
1550 |
nm |
59 |
1590 |
nm |
| 49 |
1490 |
nm |
53 |
1530 |
nm |
57 |
1570 |
nm |
61 |
1610 |
nm |
