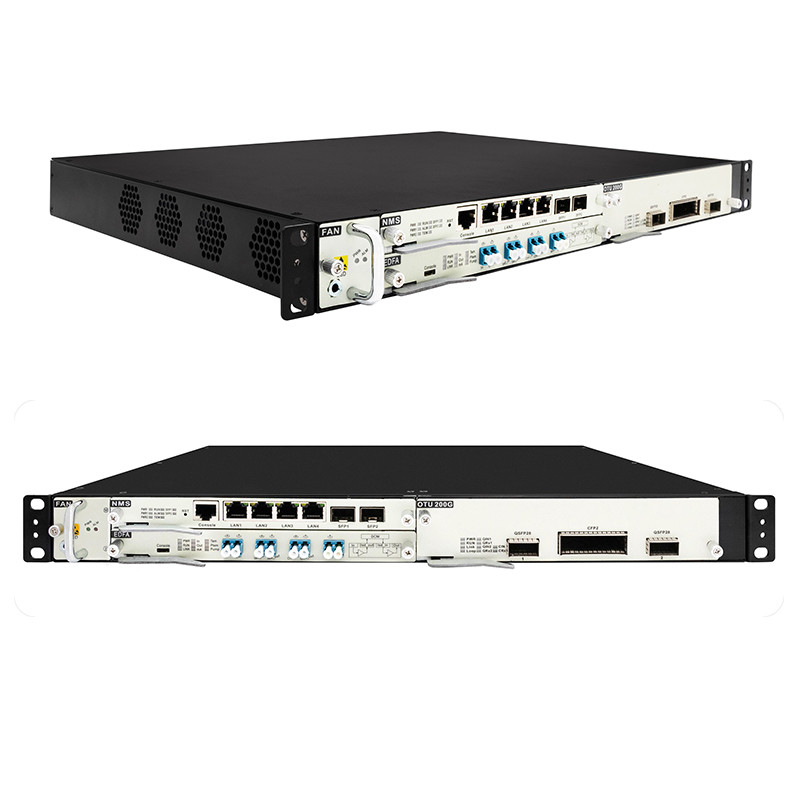

Penguat Sinyal Optik Perangkat EDFA Serat Doping Erbium Sistem Sasis Rak-Mount 1U

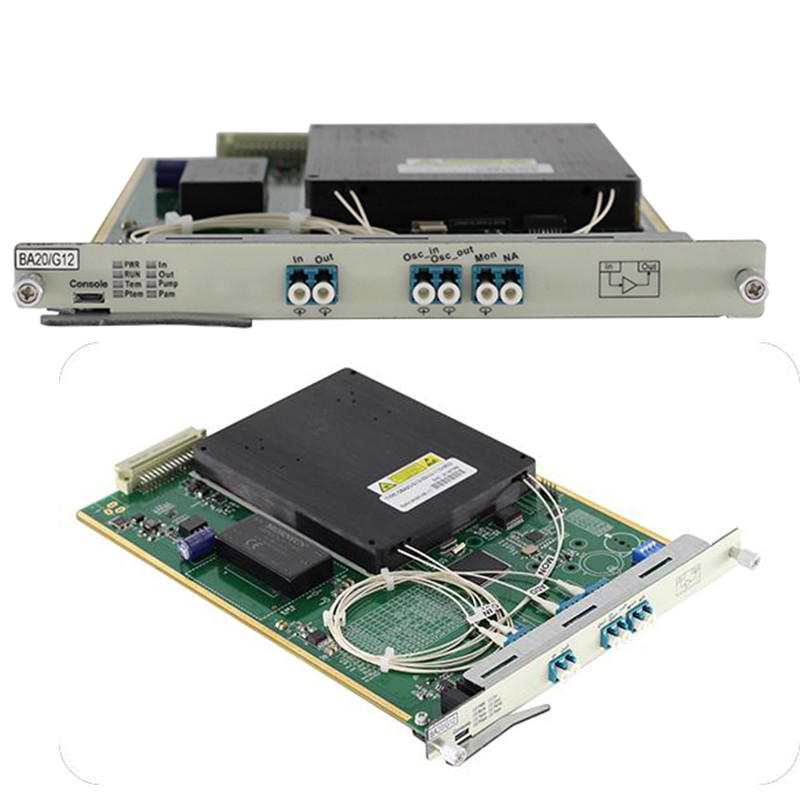

Kartu Penguat Optik EDFA Hot-swappable

Fitur Produk

• Koefisien Kebisingan Rendah: Nilai tipikal 5dB.
• Kerataan Gain Tinggi: Kerataan gain panjang gelombang DWDM <1.5dB.
• Beberapa Mode Operasi: Mendukung gain AGC yang dapat disesuaikan, output APC yang dapat disesuaikan, dan tegangan ACC yang dapat disesuaikan.
• Kontrol Respons Transien: Kontrol respons transien berkinerja tinggi memastikan daya dan gain yang stabil tanpa memengaruhi sinyal yang ada.
• Fungsi Koreksi Otomatis ASE: Secara otomatis mengoptimalkan kebisingan ASE untuk memastikan angka kebisingan berada pada minimumnya.

Spesifikasi

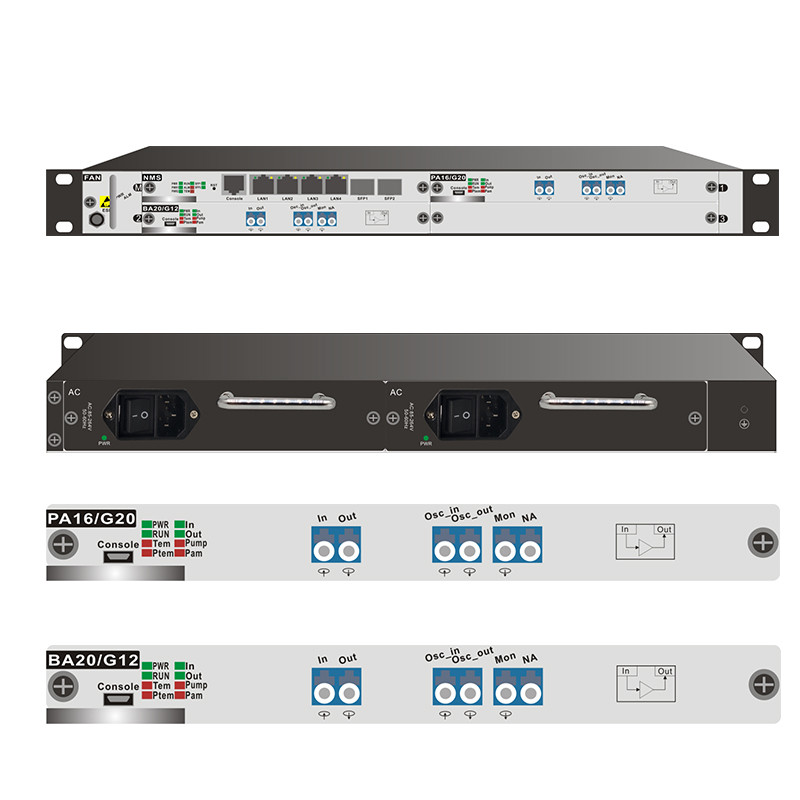

Struktur

Definisi antarmuka

Deskripsi indikator

Pendahuluan

Fungsi utama dari kartu penguat optik EDFA (Erbium Doped Fiber Amplifier) adalah untuk melakukan kompensasi daya pada cahaya sinyal dalam tautan transmisi, dan secara bersamaan dapat memperkuat hingga 48 saluran (jarak saluran adalah 100GHz) atau 96 saluran (jarak saluran adalah 50GHz) dalam pita C.

Sinyal optik memiliki karakteristik gain datar, gain yang dapat disesuaikan, dan indeks kebisingan kecil.

Ini adalah bagian yang sangat diperlukan dan penting dari sistem DWDM, sistem berkecepatan tinggi di masa depan, dan transmisi jarak jauh jaringan serba optik.

Informasi pemantauan kartu EDFA

• Pemantauan real-time online dari status kerja disk tunggal EDFA;
• Pemantauan real-time daya optik input dan daya optik output EDFA;
• Pemantauan real-time status kerja Pompa EDFA,
• Pemantauan real-time arus kerja EDFA, konsumsi daya, suhu die, arus pendingin, dll.,
• Atur ambang batas optik input dan output melalui manajemen jaringan, atur mode kerja EDFA, ambang batas daya output, gain, dll.

Pengaturan

1. Pengaturan ambang batas alarm daya input dan output

Ambang batas alarm daya input dan output penguat dapat diatur melalui manajemen jaringan. Ketika daya input lebih rendah dari ambang batas, EDFA akan berbunyi. Pada saat ini, pompa EDFA dimatikan, dan EDFA tidak berfungsi. Ketika output EDFA lebih rendah dari ambang batas, alarm akan diminta

2. Pengaturan mode kerja

Mode kerja penguat dapat diatur melalui manajemen jaringan: mode gain konstan AGC, mode output konstan APC, mode arus konstan ACC, gain dapat diatur dalam mode AGC, rentang pengaturan adalah ±1db adalah yang terbaik, daya output dapat diatur dalam mode APC, rentang pengaturan adalah ±1dBm optimal

3. Pengaturan mode perlindungan mata

Saat menginstal dan melakukan debug atau memecahkan masalah, Anda dapat mengaktifkan mode perlindungan mata penguat melalui sistem manajemen jaringan untuk mengurangi daya output EDFA untuk menghindari cedera pada personel pemeliharaan

Foto GUI
