Persyaratan Pelanggan
Pelanggan yang mengerjakan proyek komunikasi UAV profesional memerlukan solusi transmisi serat optik jarak jauh dengan spesifikasi sebagai berikut:
- Jarak transmisi: 60KM
- Konektor optik: antarmuka ST
- Tautan terpisah untuk kontrol penerbangan dan transmisi video
- Peralatan onboard yang ringan
- Komunikasi latensi rendah yang stabil
- Kemampuan interferensi anti-elektromagnetik
Pelanggan telah menyelesaikan konsep penerapan dan membutuhkan arsitektur komunikasi serat ganda yang andal dan cocok untuk sistem drone industri atau jarak jauh.
Mengapa Menggunakan Dua Tautan Fiber Independen dalam Drone?
Salah satu pertanyaan paling umum dari integrator drone adalah:
T: Mengapa tidak mengirimkan semuanya melalui satu link Ethernet?
Dalam penerapan UAV sebenarnya, sinyal kontrol dan lalu lintas video/data memiliki prioritas yang sangat berbeda.
1. Sinyal Kendali Penerbangan
Protokol kontrol seperti:
- CRSF (Baku Tembak)
- MAVLink UART
- Telemetri TTL
memerlukan:
- latensi sangat rendah
- komunikasi dua arah yang stabil
- kegelisahan minimal
- keandalan yang tinggi
Bahkan gangguan transmisi kecil pun dapat mempengaruhi stabilitas penerbangan.
2. Data Video dan Muatan
Streaming video 4K, muatan AI, sensor pemetaan, dan komputer terpasang menghasilkan beban lalu lintas yang jauh lebih besar.
Jika kontrol dan video berbagi saluran komunikasi yang sama, kemacetan bandwidth atau buffering paket dapat menyebabkan lonjakan latensi.
Karena alasan ini, banyak sistem drone profesional yang terpisah secara fisik:
- Tautan kontrol
- Tautan video/data
menggunakan serat optik independen ganda.
Solusi Aktual yang Digunakan dalam Proyek Ini
Arsitektur yang diterapkan menggunakan:
1. Modul Fiber Optic TTL untuk CRSF / Kontrol Penerbangan
Model: Modul Serat TTL OM610-1V1T
Tugas utama:
- transmisi CRSF
- Telemetri UART TTL
- Komunikasi pengontrol penerbangan
- Transportasi sinyal kendali jarak jauh
Fitur utama:
- Mendukung komunikasi optik jarak jauh hingga 60KM
- Antarmuka optik ST
- Tegangan lebar DC5.5-26V
- Desain ringan untuk instalasi UAV
- Transmisi optik dua arah latensi rendah
Modul ini mengubah sinyal serial TTL menjadi sinyal optik dan mentransmisikannya melalui serat mode tunggal.
Tautan ini didedikasikan untuk:
- kendali jarak jauh
- telemetri
- data GPS
- status baterai
- umpan balik penerbangan
tanpa gangguan dari lalu lintas video.
2. Gigabit Ethernet Fiber Converter untuk Transmisi Video
Model: TA510-GE-X
Tugas utama:
- Transmisi kamera 4K
- Jaringan muatan Ethernet
- Komunikasi kamera IP
- Umpan video stasiun bumi
Fitur utama:
- Ethernet adaptif 10/100/1000Mbps
- Antarmuka serat ST
- Latensi penerusan tembus di bawah 0,9μs
- Ukuran kompak 70×25×15mm
- Konsumsi daya di bawah 1W
- Masukan baterai langsung DC5-24V
Konverter serat Ethernet menangani aplikasi bandwidth tinggi seperti:
- Video H.264/H.265 4K
- Komputasi tepi AI
- Memetakan muatan
- Jaringan sensor
T: Apakah Gigabit Ethernet Cukup untuk Video Drone 4K?
Ya, most penggunaan sistem video UAV 4KH.264/H.265 pengkodean kompresi.
Bitrate yang umum adalah:
bahkan untuk streaming berkualitas tinggi.
Tautan Ethernet optik gigabit menyediakan throughput yang dapat digunakan hampir 900Mbps, sehingga menyisakan margin bandwidth yang signifikan untuk:
- beberapa saluran video
- telemetri
- data AI
- muatan sensor
Mengapa Pelanggan Memilih Konektor Fiber ST?
T: Mengapa menggunakan ST, bukan SC atau LC?
Untuk banyak proyek industri dan penerapan lapangan, konektor ST lebih disukai karena:
- struktur kunci putar yang aman
- tahan terhadap getaran
- dapat diandalkan di lingkungan luar ruangan
- penanganan lapangan yang mudah
- umum digunakan dalam sistem serat industri
Hal ini membuat konektor ST praktis untuk:
- sistem UAV yang tertambat
- stasiun bumi bergerak
- penyebaran di luar ruangan
- platform inspeksi industri
Aplikasi UAV Khas untuk Tautan Serat Ganda
Jenis arsitektur ini biasa digunakan di:
- Drone yang ditambatkan
- UAV FPV jarak jauh
- Drone inspeksi industri
- Inspeksi saluran listrik
- Pengawasan perbatasan
- UAV pertambangan dan ladang minyak
- Sistem komunikasi gaya militer anti-interferensi
Komunikasi serat optik memberikan keuntungan besar dibandingkan tautan RF tradisional:
- tidak ada interferensi elektromagnetik
- transmisi jarak jauh yang stabil
- latensi rendah
- keamanan yang lebih tinggi
- tidak ada kemacetan spektrum RF

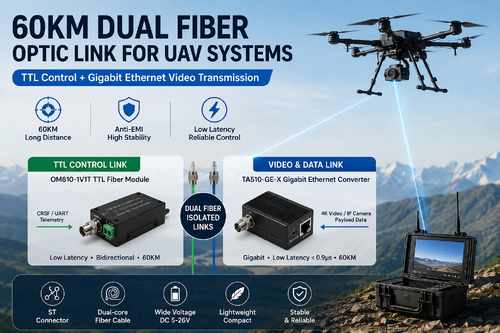

Struktur Penerapan Akhir
Solusi pelanggan akhir menggunakan:
- Kabel serat yang diperkuat Kevlar inti ganda
- Satu inti optik untuk kontrol TTL/CRSF
- Satu inti optik untuk video Gigabit Ethernet
- Transmisi optik mode tunggal 60KM
- Konektor optik ST
- Jalur komunikasi yang independen dan terisolasi
Arsitektur ini secara signifikan meningkatkan keandalan komunikasi dan sangat cocok untuk platform UAV profesional yang beroperasi di lingkungan elektromagnetik yang kompleks.
Pertanyaan yang Sering Diajukan (FAQ)
T: Dapatkah modul optik TTL mendukung CRSF?
Ya. Modul ini mendukung komunikasi TTL UART dan cocok untuk transmisi CRSF yang digunakan dalam sistem FPV dan UAV profesional.
T: Dapatkah konverter Ethernet mengirimkan video 4K?
Ya. Bandwidth Gigabit Ethernet sepenuhnya memadai untuk streaming video 4K H.264/H.265 terkompresi.
T: Berapa jarak transmisi yang didukung?
Jarak opsional meliputi:
tergantung pada konfigurasi optik.
T: Dapatkah sistem bekerja langsung dari baterai drone?
Ya. Kedua modul mendukung input tegangan DC lebar dan dapat diberi daya langsung dari sistem baterai UAV.
T: Mengapa memisahkan kontrol dan tautan video?
Karena kontrol penerbangan memerlukan latensi sangat rendah dan stabilitas tinggi, sementara lalu lintas video menghabiskan bandwidth yang jauh lebih besar. Isolasi fisik meningkatkan keandalan dan mencegah interferensi antar jenis sinyal.
