Menghubungkan Dua Switch Ethernet 10G Melalui Serat 100Km Menggunakan Sistem DWDM OM3800

Perkenalan

Ketika jaringan perusahaan, pusat data, dan infrastruktur kampus terus berkembang, organisasi semakin tertantang untuk menghubungkan lokasi yang terpisah secara geografis tanpa mengorbankan bandwidth, keandalan, atau skalabilitas.

StandarModul optik Ethernet 10Gbiasanya terbatas pada jarak transmisi hingga 10 km atau 40 km, sehingga tidak cocok untuk interkoneksi jarak jauh antar lokasi.

Teknologi Dense Wavelength Division Multiplexing (DWDM) memberikan solusi efisien dengan memungkinkan beberapa sinyal optik ditransmisikan secara bersamaan melalui sepasang serat optik.

Dikombinasikan dengan teknologi amplifikasi optik dan kompensasi dispersi, DWDM secara signifikan memperluas jarak transmisi sekaligus memaksimalkan sumber daya serat yang ada.

Studi kasus ini memperkenalkan solusi 10G DWDM titik-ke-titik sepanjang 100 km berdasarkanPlatform OM3800 DWDM, menunjukkan bagaimana duaSakelar Ethernet 10Gdapat saling terhubung secara mulus melalui transmisi optik transparan.

Solusi ini mendukung empat layanan Ethernet 10G independen, memberikan kapasitas agregat sebesar 40 Gbps sekaligus mengurangi konsumsi serat dan memberikan ruang untuk ekspansi di masa depan.

Persyaratan Pelanggan

Pelanggan perlu membuat koneksi berkecepatan tinggi antara dua lokasi yang berjarak sekitar 100 km.

Kedua lokasi telah menerapkan switch Ethernet 10G dan ingin memperluas jaringan yang ada tanpa mengganti infrastruktur switching.

Persyaratan utama pelanggan meliputi:

• Hubungkan dua sakelar Ethernet 10G melalui serat optik sepanjang 100 km
• Mendukung empat layanan Ethernet 10G independen
• Memaksimalkan pemanfaatan sumber daya serat yang ada
• Pastikan transmisi jarak jauh yang andal dan stabil
• Izinkan perluasan layanan di masa mendatang tanpa mendesain ulang jaringan
• Pertahankan transmisi Ethernet transparan tanpa memodifikasi peralatan jaringan yang ada

Untuk memenuhi persyaratan ini, Olycom mengusulkan solusi transmisi titik-ke-titik 40G DWDM yang memanfaatkan platform transportasi optik OM3800.

Arsitektur Jaringan

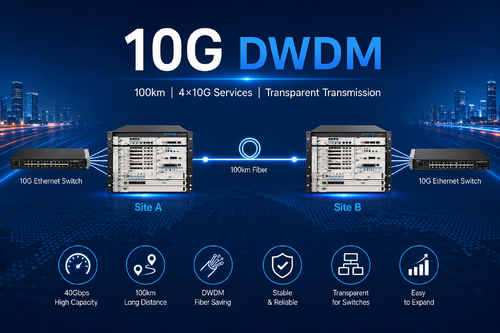

Solusinya mengadopsi arsitektur DWDM point-to-point klasik antara Situs A dan Situs B.

Di setiap lokasi, sakelar Ethernet 10G yang ada terhubung langsung ke kartu OTU OM3800 10G menggunakan modul optik abu-abu 10G standar.

Kartu OTU mengubah panjang gelombang abu-abu sisi klien menjadi panjang gelombang DWDM sebelum meneruskannya ke modul DWDM MUX/DEMUX 8 saluran.

Sinyal optik multipleks kemudian diperkuat oleh EDFA Booster Amplifier, ditransmisikan melalui sekitar 100 km serat mode tunggal, dikompensasi oleh Modul Kompensasi Dispersi (DCM), dan diperkuat lagi oleh EDFA Pra-Amplifier sebelum mencapai lokasi jarak jauh.

Terakhir, OTU jarak jauh mengubah panjang gelombang DWDM kembali menjadi sinyal optik Ethernet 10G standar dan mengirimkannya langsung ke sakelar Ethernet 10G jarak jauh.

Sepanjang seluruh proses transmisi, switch Ethernet beroperasi secara normal tanpa memerlukan perubahan konfigurasi atau konversi protokol apa pun.

Sistem DWDM berfungsi sebagai lapisan transport optik transparan antara dua jaringan.

Konfigurasi Solusi

Sistem yang diterapkan terdiri dari peralatan berikut di kedua lokasi:

Konfigurasi ini mendukung empat layanan 10G aktif sambil menyisakan empat panjang gelombang DWDM tambahan yang tersedia untuk perluasan jaringan di masa depan.

Bagaimana Switch Ethernet 10G Terintegrasi dengan Sistem DWDM?

Salah satu keuntungan terbesar dari solusi ini adalah integrasinya yang lancar dengan infrastruktur Ethernet yang ada.

Daripada mengganti switch atau meningkatkan protokol jaringan, pelanggan cukup menghubungkan setiap switch Ethernet 10G ke platform OM3800 menggunakan modul optik 10G SFP+ standar.

Platform DWDM kemudian menjalankan beberapa fungsi transportasi optik:

• Konversi panjang gelombang optik
• Multipleksing DWDM
• Amplifikasi sinyal optik
• Transmisi serat jarak jauh
• Kompensasi dispersi
• Demultiplexing DWDM
• Restorasi panjang gelombang optik

Karena sistem DWDM beroperasi sepenuhnya pada lapisan optik, sistem ini tetap sepenuhnya transparan terhadap layanan Ethernet lapisan atas.

Dari perspektif switch Ethernet, switch jarak jauh tampaknya terhubung melalui link optik standar, meskipun jarak transmisi sebenarnya mencapai sekitar 100 km.

Arsitektur transparan ini memungkinkan organisasi untuk memperluas jaringan yang ada tanpa mengubah konfigurasi switch, kebijakan routing, pengaturan VLAN, atau sistem manajemen jaringan.

Proses Transmisi Optik

Alur kerja transmisi lengkap sangat mudah dan sangat efisien.

• Sakelar Ethernet 10G menghasilkan empat layanan Ethernet 10G independen.
• Modul optik abu-abu standar mengirimkan layanan ke kartu OTU OM3800.
• OTU mengubah setiap panjang gelombang abu-abu menjadi panjang gelombang DWDM khusus.
• MUX 8 saluran menggabungkan berbagai panjang gelombang menjadi satu serat optik.
• Booster EDFA meningkatkan daya optik sebelum transmisi jarak jauh.
• Sinyal optik menempuh jarak sekitar 100 km melalui serat mode tunggal.
• DCM mengkompensasi dispersi kromatik yang terakumulasi selama transmisi.
• EDFA Pra-Amplifier mengembalikan kekuatan sinyal sebelum diterima.
• DEMUX memisahkan panjang gelombang DWDM individual.
• OTU mengubah panjang gelombang DWDM kembali menjadi sinyal optik abu-abu standar.
• Sakelar Ethernet 10G jarak jauh menerima semua layanan Ethernet secara transparan.

Proses ini memastikan kinerja optik yang sangat baik sekaligus meminimalkan latensi dan menjaga integritas layanan Ethernet.

Keuntungan Teknis

1. Transmisi Berkapasitas Tinggi

Solusi ini mendukung empat layanan Ethernet 10G independen dengan total kapasitas transmisi 40 Gbps.

Saluran DWDM tambahan tetap tersedia untuk peningkatan di masa mendatang tanpa mengganti platform yang ada.

2. Konektivitas Jarak Jauh

Dengan menggabungkan amplifier optik EDFA dan modul kompensasi dispersi, sistem ini secara andal mendukung jarak transmisi sekitar 100 km, sehingga cocok untuk jaringan tulang punggung metropolitan dan regional.

3. Pemanfaatan Serat yang Efisien

Alih-alih menggunakan pasangan fiber terpisah untuk setiap layanan, beberapa sinyal 10G berbagi satu pasangan fiber melalui teknologi DWDM, sehingga secara signifikan mengurangi biaya infrastruktur fiber.

4. Operasi Jaringan Transparan

Platform DWDM hanya melakukan transportasi optik dan tidak mengubah frame Ethernet atau protokol lapisan yang lebih tinggi.

Sakelar yang ada terus beroperasi persis seperti sebelumnya, menyederhanakan penerapan dan pemeliharaan.

5. Ekspansi Fleksibel

DWDM MUX 8 saluran yang terpasang saat ini hanya menggunakan empat panjang gelombang, menyisakan saluran cadangan yang tersedia untuk pertumbuhan layanan di masa depan. Pelanggan dapat meningkatkan bandwidth tanpa mengubah infrastruktur transportasi optik.

Aplikasi Khas

Solusi 10G DWDM ini dapat diterapkan secara luas di berbagai industri yang memerlukan konektivitas jarak jauh dan bandwidth tinggi.

Skenario penerapan yang umum meliputi:

• Interkoneksi kampus perusahaan
• Interkoneksi Pusat Data (DCI)
• Jaringan swasta pemerintah
• Jaringan tulang punggung lembaga keuangan
• Jaringan layanan kesehatan
• Sistem otomasi industri
• Infrastruktur kota pintar
• Jaringan akses metropolitan ISP
• Jaringan kampus universitas
• Sistem komunikasi energi dan utilitas

Di masing-masing lingkungan ini, transmisi DWDM yang transparan memungkinkan organisasi untuk memperluas jaringan Ethernet yang ada sekaligus menjaga investasi pada peralatan switching.

Kesimpulan

Proyek ini mendemonstrasikan bagaimana Sistem DWDM OM3800 10G memberikan solusi yang andal, terukur, dan hemat biaya untuk menghubungkan dua switch Ethernet 10G melalui serat optik sepanjang 100 km.

Dengan menggabungkan kartu OTU 10G, multiplekser DWDM 8 saluran, amplifier optik EDFA, dan Modul Kompensasi Dispersi, solusi ini menghadirkan transportasi optik transparan dengan kapasitas agregat 40 Gbps sekaligus mengurangi konsumsi serat secara signifikan.

Karena switch Ethernet yang ada tetap tidak berubah, penerapannya cepat dan mudah, meminimalkan gangguan operasional dan menurunkan biaya implementasi. Selain itu, panjang gelombang DWDM yang dicadangkan memberikan jalur migrasi yang jelas untuk perluasan bandwidth di masa depan, menjadikan solusi ini cocok untuk jaringan perusahaan yang sedang berkembang, pusat data, lingkungan kampus, dan infrastruktur komunikasi metropolitan.

Untuk organisasi yang mencari solusi 10G DWDM yang dapat diandalkan, sistem transmisi fiber 100 km yang dapat diskalakan, atau metode praktis untuk menghubungkan dua switch Ethernet 10G dalam jarak jauh, platform OM3800 menawarkan kombinasi ideal antara kinerja, fleksibilitas, dan perlindungan investasi. Arsitektur ini tidak hanya memenuhi kebutuhan konektivitas saat ini namun juga membangun landasan yang kuat untuk perluasan jaringan optik di masa depan
