Jaringan DWDM OTN 40Gbps yang Dilindungi Rute Ganda

Gambaran Umum Proyek

Operator penyiaran dan telekomunikasi regional membutuhkan sistem transmisi optik yang dapat diandalkan untuk menghubungkan dua pusat layanan utama yang terletak sekitar 200 km terpisah.

Tujuannya adalah untuk membangun jaringan transportasi optik tingkat operator yang mampu mendukung beberapa layanan penting, termasuk penyiaran televisi digital, akses internet broadband,Layanan IPTV interaktif, dan transmisi data.

Untuk memastikan ketersediaan tinggi dan skalabilitas di masa depan, operator menerapkan arsitektur transmisi serat dua rute berdasarkan teknologi canggih.OTN (Jaringan Transportasi Optik),DWDM (Dense Wavelength Division Multiplexing), dan teknologi transmisi optik CWDM.

Solusi ini menyediakan transportasi optik berkapasitas tinggi, perluasan panjang gelombang yang fleksibel, dan perlindungan multi-lapisan untuk menjamin pengiriman layanan tanpa gangguan di seluruh jaringan.

Tantangan Jaringan

Transmisi serat jarak jauh dengan persyaratan keandalan yang tinggi

Jarak transmisi antara kedua lokasi layanan melebihi 200 km, yang membutuhkan solusi transportasi optik yang kuat yang mampu mempertahankan kualitas sinyal yang stabil di beberapa rentang serat.

Infrastruktur serat yang ada terdiri dari:

Jalur serat optik utama:

• Sekitar 195 km total jarak
• 6 rentang optik
• Berbagai situs perantara yang tersedia untuk amplifikasi optik

Jalur serat perlindungan sekunder:

• Sekitar 213 km total jarak
• 10 rentang optik
• Multiple backup amplifikasi lokasi

Jaringan perlu menyediakan:

• Transmisi ketersediaan tinggi
• Pergantian perlindungan otomatis
• Penyediaan layanan latensi rendah
• Kemampuan perluasan bandwidth di masa depan
• Dukungan untuk beberapa antarmuka layanan

Arsitektur Solusi

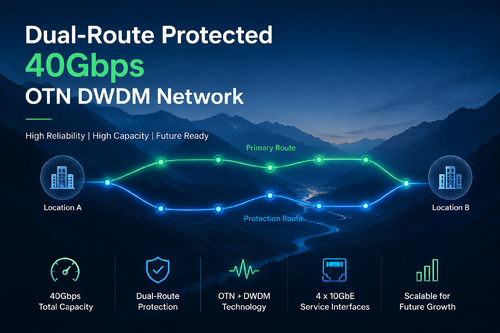

Sistem Transmisi OTN + DWDM Terlindungi Dua Rute

Solusi yang digunakan mengadopsi arsitektur jalur optik ganda menggunakan peralatan transmisi berbasis OTN dikombinasikan dengan teknologi multipleks panjang gelombang DWDM.

Arsitektur jaringan mencakup:

• Platform Jaringan Transportasi Optik (OTN)
• Sistem multipleks divisi panjang gelombang DWDM
• Perlindungan jalur optik (OLP)
• Modul amplifikasi optik
• Sistem manajemen jaringan terintegrasi

Sistem ini menciptakan jalur perlindungan independen antara dua lokasi inti, memastikan operasi berkelanjutan bahkan dalam kasus pemotongan serat atau kegagalan peralatan optik.

Kapasitas Transmisi dan Dukungan Layanan

Transportasi optik 10GbE kapasitas tinggi

Sistem ini mendukung kapasitas transmisi minimal 40Gbps, dengan perluasan panjang gelombang yang dapat diskalakan untuk pertumbuhan jaringan di masa depan.

Penyebaran layanan saat ini mencakup:

Setiap situs menyediakan beberapa antarmuka layanan 10GbE, memungkinkan agregasi layanan dan transportasi yang fleksibel.

Fitur Teknis Utama

1. Transmisi optik jarak jauh berbasis DWDM

Sistem ini mendukung:

• Operasi panjang gelombang pita C dan pita L
• ITU-T G.694.1 perencanaan panjang gelombang yang sesuai
• Jarak saluran 50GHz / 100GHz
• Minimal 8 saluran panjang gelombang
• 10Gbps atau kapasitas lebih tinggi per panjang gelombang

Arsitektur DWDM memungkinkan pemanfaatan sumber daya serat yang ada secara efisien tanpa penyebaran serat tambahan.

2. Perlindungan Jaringan Multi-Layer

Untuk meningkatkan keandalan jaringan, beberapa mekanisme perlindungan diterapkan:

Perlindungan Lapisan Optik

• Perlindungan jalur optik 1+1
• Perlindungan rute serat ganda
• Pergantian jalur optik otomatis

Perlindungan Lapisan Transportasi

• Perlindungan saluran OTN
• Perlindungan tingkat layanan
• Mekanisme pemulihan lalu lintas

Arsitektur perlindungan lengkap memastikan pemulihan yang cepat dan meminimalkan gangguan layanan.

3Teknologi Optik Amplifikasi Lanjutan

Untuk transmisi jarak jauh, modul amplifier optik digunakan di lokasi perantara.

Kemampuan utama meliputi:

• Kontrol gain otomatis (AGC)
• Optimasi ketebalan
• Pengimbangan daya optik multi-saluran
• Amplifikasi sinyal jarak jauh yang stabil

Fungsi ini mempertahankan kinerja optik yang konsisten di berbagai panjang gelombang dan jarak transmisi.

4Pemantauan dan Manajemen Jaringan yang Komprehensif

Sistem transportasi optik menggabungkan kemampuan pemantauan terpusat.

Platform manajemen menyediakan pemantauan real-time dari:

• Tingkat daya optik
• Status laser
• Informasi suhu
• Kualitas sinyal optik
• Tingkat Kesalahan Bit (BER)
• Status operasi peralatan

Sistem ini mendukung:

• Pemantauan berbasis SNMP
• Manajemen jaringan jarak jauh
• Analisis kinerja
• Pelaporan alarm kesalahan

Kinerja dan Keandalan

Sistem transportasi optik yang digunakan memberikan kinerja kelas pembawa dengan:

• BER lebih baik dari 10−12
• Isolasi saluran tinggi
• Transmisi panjang gelombang stabil
• Pergantian perlindungan cepat
• Ketersediaan jaringan 24/7

Arsitektur perangkat keras modular memungkinkan peningkatan di masa depan tanpa mengganti infrastruktur transmisi yang ada.

Skalabilitas dan Ekspansi di Masa Depan

Solusinya dirancang dengan mempertimbangkan evolusi jaringan jangka panjang.

Kemungkinan peningkatan di masa depan meliputi:

• Meningkatkan saluran panjang gelombang
• Memperluas kapasitas transmisi
• Mendukung antarmuka optik kecepatan tinggi
• Menambahkan kartu layanan tambahan
• Migrasi ke jaringan OTN dengan kapasitas yang lebih tinggi

Platform yang fleksibel memungkinkan operator untuk memperluas bandwidth sesuai dengan kebutuhan layanan broadband dan multimedia di masa depan.

Lingkungan Pengiriman

Peralatan transportasi optik mendukung kondisi operasi kelas telekomunikasi:

• Instalasi standar yang dipasang di rak
• Kompatibilitas catu daya 220V AC
• Kisaran suhu operasi yang luas
• Desain industri yang sangat dapat diandalkan

Sistem ini cocok untuk:

• Jaringan penyiaran
• Jaringan tulang belakang telekomunikasi
• Jaringan komunikasi pemerintah
• Jaringan serat utilitas
• Infrastruktur optik misi kritis

Skenario Aplikasi

Proyek ini menunjukkan bagaimana teknologi transmisi optik OTN dan DWDM dapat digunakan untuk membangun jaringan komunikasi jarak jauh yang andal untuk:

• Penyiaran TV digital
• Penyediaan layanan IPTV
• Transportasi Internet broadband
• Komunikasi data perusahaan
• Konektivitas tulang belakang telekomunikasi regional

Dengan menggabungkan perlindungan serat dual-route, multiplexing panjang gelombang, dan manajemen optik cerdas, solusi ini menyediakan infrastruktur transportasi optik yang sangat tersedia dan dapat diskalakan.

Sorotan Proyek

✓ 200km+ Jaringan Transmisi Serat Jarak Panjang
✓ Arsitektur Perlindungan Rute Serat Ganda
✓ Kapasitas Transportasi Optik 40Gbps
✓ Beberapa antarmuka layanan 10GbE
✓ Solusi Transmisi Terintegrasi OTN + DWDM
✓ Perlindungan Jalur Optik (OLP) untuk Ketersediaan Tinggi
✓ Manajemen Jaringan Tingkat Operator
✓ Kemampuan untuk memperluas bandwidth di masa depan
