Sistem CCTV PoE Tenaga Surya Off-Grid untuk Penerapan Pengawasan Jarak Jauh

1. Latar Belakang Proyek

Dalam lingkungan terpencil dan infrastruktur terbatas, menyebarkansistem pengawasanmemberikan tantangan ganda: memastikan konektivitas jaringan yang stabil dan menyediakan pasokan listrik yang terus menerus.

Solusi berbasis jaringan tradisional seringkali tidak layak karena biaya instalasi yang tinggi atau keterbatasan geografis.

Dalam proyek ini, klien membutuhkan sistem CCTV sepenuhnya off-grid yang mampu memberi daya kepada enam kamera IP, masing-masing mengkonsumsi sekitar 25W, tanpa bergantung pada infrastruktur listrik eksternal.

Harapan itu jelas: solusi lengkap, pre-engineered, plug-and-play yang mencakup pembangkit listrik, penyimpanan, dan transmisi data.

2. Persyaratan Sistem

• Jumlah kamera: 6 unit
• Daya per kamera: 25W
• Total beban kamera: 150W
• Operasi terus menerus: 24/7
• Lingkungan: Luar ruangan, lokasi terpencil
• Sumber listrik: Surya (di luar jaringan)
• Jaringan: Pengawasan IP berbasis PoE

3. Ringkasan Solusi

Untuk memenuhi kebutuhan klien, kami merancang sistem integrasisistem pengawasan PoE bertenaga surya, menggabungkan produksi energi, penyimpanan, dan distribusi jaringan dalam satu lemari luar ruangan.

Sistem ini mencakup:

• OlycomSwitch PoE industriIM-FBP288GE (perangkat jaringan tepi)
• Array panel surya (generasi listrik)
• Pengatur muatan surya MPPT (regulasi energi)
• Sistem baterai LiFePO4 (penyimpanan energi)
• Kabinet luar IP65 (pembungkus dan perlindungan sistem)

4. Desain dan Konfigurasi Sistem

4.1 Analisis Konsumsi Daya

Total beban sistem dihitung sebagai berikut:

Kamera: 6 × 25W = 150W

PoE switch overhead: ~ 15W

Total beban sistem: ~ 165W

Beban terus menerus ini membentuk dasar untuk ukuran baterai dan desain panel surya.

4.2 Penyimpanan Energi (Sistem Baterai)

Untuk memastikan operasi tanpa gangguan pada malam hari dan kondisi sinar matahari yang rendah, sistem ini dirancang dengan otonomi 1 hari.

Konsumsi energi harian: 165W × 24h ≈ 3960Wh

Konfigurasi baterai: Baterai LiFePO4 48V 100Ah (~ 4,8kWh kapasitas yang dapat digunakan)

Konfigurasi ini memperhitungkan batas kedalaman pelepasan dan memastikan umur baterai yang panjang (biasanya > 4000 siklus).

4.3 Generasi Energi Surya

Untuk mempertahankan konsumsi energi sehari-hari, ukuran panel surya didasarkan pada jam puncak sinar matahari rata-rata.

Energi yang dibutuhkan: ~4kWh/hari

Waktu puncak sinar matahari: ~5 jam/hari

Kapasitas surya yang dihitung: ≈ 800W

Desain akhir (dengan margin keamanan): sistem panel surya 1kW (misalnya, panel 2 × 550W)

Hal ini memastikan operasi yang stabil bahkan dalam kondisi cuaca yang tidak optimal.

4.4 Manajemen Daya

Sebuah 48V / 40A MPPT (Maximum Power Point Tracking) pengontrol muatan surya dipilih untuk:

• Memaksimalkan efisiensi konversi energi surya
• Atur pengisian baterai
• Lindungi dari overcharge dan fluktuasi tegangan

4.5 Inti Jaringan:Power Booster PoE Switch

Sistem ini menggunakan industri IM-FP288BGESwitch PoEsebagai unit pusat jaringan dan distribusi listrik.

Fitur utama:

• 8 port PoE (mendukung hingga 6 kamera + perluasan)
• 2 port uplink SFP untuk konektivitas serat
• 48V boost output PoE
• Total anggaran daya PoE: 240W
• Desain DIN kelas industri untuk penyebaran lemari luar ruangan

Switch Ethernet ini memungkinkan kedua transmisi data dan pengiriman daya melalui kabel Ethernet tunggal, menyederhanakan instalasi dan mengurangi kompleksitas kabel.

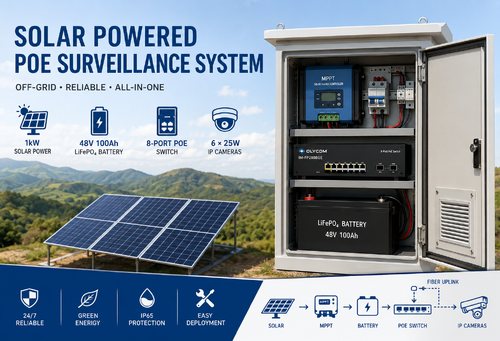

4.6 Integrasi Kabinet

Semua komponen terintegrasi ke dalam lemari luar IP65, yang dirancang untuk daya tahan dan mudah digunakan.

Tata letak internal:

Bagian atas: Pengontrol MPPT dan perlindungan DC (pemutus, perlindungan lonjakan)

Bagian tengah: 8 Port PoE switch (IM-FP288BGE)

Bagian bawah: Baterai LiFePO4

Antarmuka eksternal:

Masukan surya

Output kamera/PoE

Fiber uplink

Fitur tambahan:

Koper baja anti korosi

Sistem ventilasi atau pendingin kipas

Kelenjar kabel tahan air

Pintu yang dapat dikunci untuk keamanan

5. Arsitektur Sistem

Sistem ini beroperasi sebagai jaringan energi dan data loop tertutup:

Panel surya menghasilkan listrik DC

Pengontrol MPPT mengatur dan mengisi baterai

Baterai memasok daya 48V DC yang stabil

PoE switch mendistribusikan daya dan data ke kamera

Data video ditransmisikan melalui fiber uplink

Arsitektur ini memastikan operasi terus menerus, efisiensi tinggi, dan persyaratan pemeliharaan minimal.

6. Keuntungan Utama

6.1: Operasi sepenuhnya Off-Grid

Tidak bergantung pada daya utilitas, ideal untuk penyebaran jarak jauh atau sementara.

6.2:Desain Terpadu

Semua komponen sudah terpasang dan dioptimalkan dalam satu lemari.

6.3:Keandalan Tinggi

Hardware kelas industri memastikan kinerja yang stabil di lingkungan yang keras.

6.4:Skalabilitas

Kamera tambahan atau otonomi yang lebih tinggi dapat didukung dengan upgrade modular.

6.5:Penugasan yang Sederhana

Sistem plug-and-play meminimalkan waktu rekayasa dan instalasi di lokasi.

7Kesimpulan

Proyek ini menunjukkan bagaimana sistem pengawasan PoE bertenaga surya yang dirancang dengan baik dapat secara efektif memecahkan tantangan pemantauan jarak jauh.

Dengan menggabungkan pembangkit energi, penyimpanan, dan infrastruktur jaringan ke dalam solusi terpadu, sistem memberikan:

• Pengawasan 24/7 yang dapat diandalkan
• Mengurangi kompleksitas instalasi
• Efisiensi operasional jangka panjang

Solusi semacam itu semakin berharga dalam aplikasi seperti:

• Pemantauan keamanan jarak jauh
• Situs konstruksi
• Lapangan minyak & gas
• Proyek infrastruktur pedesaan

Kasus ini menyoroti transisi dari pasokan perangkat keras mandiri ke integrasi sistem lengkap, memungkinkan pengiriman nilai yang lebih tinggi dan keterlibatan pelanggan yang lebih kuat.

Jika diperlukan, sistem dapat disesuaikan lebih lanjut untuk mendukung otonomi yang diperpanjang, jumlah kamera yang lebih tinggi, atau input daya hibrida, tergantung pada kebutuhan spesifik proyek.
