Solusi DCI DWDM Skalable jarak pendek 200G hingga 400G

Gambaran Umum Proyek

Seorang pelanggan membutuhkan sistem transmisi titik-ke-titik DWDM berkapasitas tinggi untuk menghubungkan dua lokasi pusat data melalui infrastruktur serat gelap yang ada.

Persyaratan utama termasuk:

Pelanggan berencana untuk mengaktifkan hanya layanan 20 x 10G pada fase awal dan memperluas ke layanan 40 x 10G kemudian tanpa mengganti platform DWDM yang ada.

Tujuan Desain

Desain proyek difokuskan pada tujuan teknik berikut:

• Mendukung transmisi koheren 200G melalui serat 50km

• Memungkinkan upgrade lancar ke 400G

• Memastikan stabilitas transmisi yang tinggi di bawah attenuasi serat 15 ~ 18dB

• Memberikan redundansi perlindungan optik

• Meminimalkan CAPEX selama fase-1 penyebaran

• Menjaga investasi lapisan optik untuk ekspansi di masa depan

Arsitektur Solusi

Solusi yang diusulkan didasarkan padaPlatform DWDM koheren Olycom OM5800 DCI-BOX.

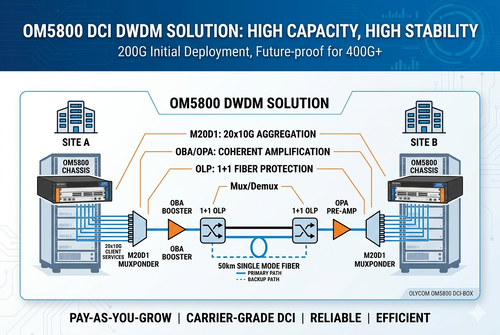

1. Arsitektur Sistem

Situs A
↓
Platform DWDM OM5800
↓
50km Single Mode Fiber
↓
Platform DWDM OM5800
↓
Situs B

2. Konfigurasi peralatan

2.1 Lapisan optik

2.2 Lapisan listrik

Fase 1 200G Pengerahan

Fase 2 400G Ekspansi

Rincian Desain Teknik

1. Agregasi Layanan Klien

Kartu muxponder M20D1 mengumpulkan dua puluh layanan klien 10GE menjadi satu panjang gelombang optik koheren 200G.

Karakteristik Teknis

Modul CFP2-DCO yang koheren memberikan toleransi OSNR yang ditingkatkan dan kinerja transmisi yang ditingkatkan dibandingkan dengan optik abu-abu tradisional.

2. Analisis Anggaran Link Optik

Kondisi Serat

Karena total attenuasi optik mendekati ambang sensitivitas penerima koheren, amplifikasi EDFA diperkenalkan.

Desain Amplifikasi EDFA

Solusinya adalah:

Amplifikasi jalur OLA opsional dapat ditambahkan untuk penyebaran kapasitas yang lebih tinggi di masa depan.

Karakteristik EDFA

Desain amplifier memastikan margin OSNR yang cukup untuk transmisi 200G koheren di seluruh rentang optik.

3. Perencanaan Saluran DWDM

Fase 1

Fase 2

Platform OMD08 mendukung hingga 8 panjang gelombang pada jaringan DWDM 50GHz, memungkinkan migrasi masa depan ke arah:

• Panjang gelombang koheren 400G

• Panjang gelombang koheren 800G

• Jaringan ROADM

• Arsitektur DCI multi-situs

4Desain Perlindungan Optik

Untuk menjamin kontinuitas layanan, sistem ini mengintegrasikan OP1 Optical Line Protection.

Fitur Perlindungan

Mekanisme perlindungan

1Dalam kondisi normal: Lalu lintas berjalan di jalur optik utama, sSerat ekondari tetap siap

2. Ketika degradasi serat atau gangguan terjadi: Pemantauan daya optik mendeteksi kelainan

OP1 secara otomatis beralih lalu lintas ke jalur cadangandangangguan dervice diminimalkan ke milidetik

Arsitektur ini secara signifikan meningkatkan ketersediaan jaringan dan keandalan SLA.

5Strategi Ekspansi Masa Depan

Pelanggan meminta skalabilitas jangka panjang tanpa penggantian perangkat keras besar.

Platform OM5800 mendukung:

Pelanggan dapat secara bertahap meningkatkan bandwidth layanan sambil menggunakan kembali:

• Sasis yang ada

• DWDM mux/demux

• Penguat optik

• Sistem perlindungan

• Infrastruktur serat

Hal ini meminimalkan biaya upgrade di masa depan dan gangguan operasional.

Pengembangan di Rack Level

Konfigurasi yang disarankan per situs

Keuntungan Operasional

1. Keandalan Tinggi:Teknologi transmisi yang koheren

• Perlindungan optik 1+1
• Sumber daya listrik yang berlebihan
• Pemulihan kesalahan yang cepat

2Penggunaan Serat yang Efisien

• Beberapa layanan 10GE di atas pasangan serat tunggal
• Pengurangan kebutuhan serat sewa
• Jalur Upgrade yang Sederhana

3. Arsitektur modular

• Kartu layanan yang bisa ditukar panas
• Optik koheren berskala

4. Arsitektur Carrier-Grade

• Dukungan pemantauan optik
• Kemampuan integrasi OTDR
• Pengawasan panjang gelombang OCM
• Integrasi manajemen jaringan

Kesimpulan

Platform DWDM koheren OM5800 berhasil memberikan solusi transmisi DCI skalabel dan tingkat operator untuk jaringan optik metro 50km pelanggan.

Proyek ini mencapai:

• Pengerahan 200G awal

• Jalur migrasi yang mulus menuju 400G

• Transmisi yang dapat diandalkan lebih dari 15 ~ 18dB kerugian optik

• Pergantian perlindungan optik cepat

• Perlindungan investasi infrastruktur jangka panjang

Kasus ini menunjukkan fleksibilitas dan skalabilitas platform OM5800 untuk DCI perusahaan, transportasi operator, dan aplikasi backbone optik metro.
