Transmisi DWDM Koheren Serat Tunggal 400G untuk Penerapan Jaringan Jarak Jauh

Proyek ini menerapkan platform Olycom OM5800 dengan arsitektur berikut:

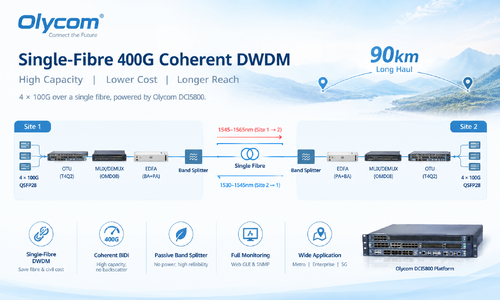

Sisi Klien → OTU (T4Q2) → MUX/DEMUX (OMD08) → EDFA (BA+PA) → Pemisah Pita → Serat Tunggal → Pemisah Pita → EDFA (PA+BA) → MUX/DEMUX → OTU → Sisi Klien

Kunci untuk memungkinkan transmisi koheren serat tunggal adalah Band Splitter, yang membagi C-band menjadi dua pita panjang gelombang terpisah:

• Pita merah (1545–1565 nm) — membawa lalu lintas dari Situs 1 ke Situs 2
• Pita biru (1530–1545 nm) — membawa lalu lintas dari Situs 2 ke Situs 1

ItuModul CFP2 koheren 400Gitu sendiri adalah transceiver BiDi — menggunakan satu port optik, dengan Tx pada pita merah dan Rx pada pita biru.

Hal ini menghilangkan masalah hamburan balik pada tingkat transceiver, sementara Band Splitter menyediakan isolasi panjang gelombang pasif di sisi saluran.

Tidak diperlukan serat khusus atau komponen aktif untuk mencapai pemisahan dua arah.

Mengapa DWDM Serat Tunggal?

T: Mengapa memilih serat tunggal dibandingkan penerapan serat ganda konvensional?

DWDM serat tunggal memotong setengah kebutuhan infrastruktur serat, secara langsung mengurangi biaya sewa serat dan pengeluaran pekerjaan sipil.

Untuk rute jarak jauh dimana ketersediaan serat terbatas atau mahal, hal ini menunjukkan penghematan operasional dan modal yang signifikan.

Band Splitter adalah komponen yang sepenuhnya pasif tanpa memerlukan daya, menambah kompleksitas yang dapat diabaikan sekaligus mengaktifkan arsitektur serat tunggal.

Dikombinasikan dengan transceiver BiDi yang koheren, solusi ini menghasilkan kapasitas 400G dengan jejak serat yang sama dengan sistem saluran tunggal tradisional.

Parameter Penerapan Utama

Jarak Rentang : 90km

Kerugian Rentang: ~25dB

Kapasitas Sisi Garis: 400G (agregat 4×100G)

Tipe Pemancar: 400G CFP2 BiDi yang Koheren

Antarmuka Klien: 4×100G QSFP28 (100GBASE-LR4)

Amplifikasi: OBA20/G12 (Booster) + OPA16/G20 (Pre-amp) per arah

Mux/Demux: OMD08 — 8 saluran C21–C28 100GHz DWDM

Teknologi Single-Fibre: Band Splitter (pemisahan C-band merah/biru)

Manajemen: OM5800 NMS melalui Web GUI dan SNMP

Perluasan Aplikasi: Melampaui Tautan Point-to-Point

Meskipun penerapan ini berfokus pada tautan jarak jauh titik-ke-titik, platform OM5800 yang sama dan pendekatan BiDi serat tunggal dapat diterapkan di berbagai skenario jaringan.

1. Jaringan Metro dan Regional

Tautan interkoneksi kota-ke-kota atau pusat data di mana serat optik mendapat keuntungan langsung dari DWDM serat tunggal, sehingga menggandakan kapasitas efektif pada infrastruktur yang ada.

2. Jaringan Perusahaan dan Kampus

Organisasi dengan dark fiber terbatas antar kampus atau gedung dapat menggunakan DWDM serat tunggal untuk memaksimalkan bandwidth tanpa penerapan fiber tambahan.

3. Backhaul Seluler dan Fronthaul 5G

Seiring dengan meningkatnya skala jaringan 5G, tautan fronthaul dan backhaul semakin membutuhkan transportasi berkapasitas tinggi dan latensi rendah. DWDM koheren serat tunggal menyediakan jalur peningkatan yang efisien tanpa perubahan besar pada infrastruktur serat.

Pertanyaan yang Sering Diajukan

T: Bagaimana cara Band Splitter mengatasi masalah hamburan balik?

Band Splitter menetapkan setiap arah transmisi ke bagian C-band yang berbeda — merah (1545–1565nm) dan biru (1530–1545nm). Karena transceiver BiDi CFP2 mengirim dan menerima pada pita panjang gelombang yang berbeda, cahaya hamburan baliknya berada di luar pita penerima dan disaring, sehingga mencegah interferensi.

T: Apakah Band Splitter merupakan komponen aktif?

Tidak. Band Splitter sepenuhnya pasif — tidak memerlukan daya dan tidak menimbulkan titik kegagalan aktif. Hal ini berkontribusi terhadap keandalan solusi serat tunggal secara keseluruhan.

T: Apakah platform OM5800 dapat dikelola dari jarak jauh?

Ya. OM5800 NMS menyediakan GUI berbasis web untuk pemantauan real-time semua parameter transceiver termasuk daya Tx/Rx per saluran, ambang batas alarm, suhu, tegangan, dan status LOS. Integrasi polling SNMP juga didukung untuk sistem manajemen jaringan otomatis.

T: Antarmuka klien apa yang didukung?

Kartu OTU T4Q2 mendukung antarmuka klien QSFP28 4×100G, digabungkan menjadi satu sinyal sisi garis CFP2 koheren 400G. Platform ini juga mendukung konfigurasi kapasitas yang lebih tinggi untuk pertumbuhan jaringan di masa depan.
