Sasis Konverter Media Serat Optik
Pengenalan Produk
- Rak konverter media OLYCOM 19'' 2U OM1916 dirancang untuk memusatkan modul konverter media.
- Desain play-and-plug memberikan kenyamanan maksimal dalam pemasangan.
- Ini dapat menampung 16 buah modul dan mendukung instalasi campuran modul 100Mbps dan 1000Mbps.
Fitur
- Catu daya ganda, tersedia dalam AC 220V atau dc-48V
- Pemasangan campuran modul 100M dan 1000M
- Kenyamanan maksimal untuk kontrol terpusat
- Pemasangan mudah ke dalam kabinet dengan ukuran 19”2U
- Mendukung deteksi kegagalan CPE POWER jarak jauh
- Fungsi D/D untuk transceiver optik SFP yang didukung
Parameter Teknis
| slot |
16 slot |
|
Kompatibilitas (dengan kartu)
|
Kartu konverter media Megabit/Fast Ethernet seri OM220 |
| Kartu konverter media Gigabit Ethernet seri OM320 |
| Kartu konverter media WDM seri OM520 |
| Kartu konverter media SFP seri OMX30 |
| Mendukung instalasi campuran |
|
10/100BASET
/10/100/1000BASE-T(kartu)
|
Kabel STP atau UTP Kategori 5/5e/6 (Maks. 100m) |
|
100BASE-FX
/1000 BASE-FX (kartu)
|
Kabel serat multimode 50/125um, 62,5/125um (550m)
Kabel serat mode tunggal 9-125um (20/40/60/80/100km)
|
|
Modus Konversi
Waktu Tunda (kartu)
|
Simpan-dan –Maju ＜10us
langsung＜0,9us
|
| Kontrol aliran (kartu) |
Kontrol aliran dupleks penuh, tekanan balik setengah dupleks |
| MTBF (keduanya) |
50.000 jam |
| Pelabuhan RJ-45 |
MDI/MDIX Otomatis (kartu) |
| Konektor Serat |
Standar SC, SF/TC opsional (kartu) |
| Panjang gelombang |
1310nm/1550nm (kartu) |
| Ukuran |
1 slot rak OM1916 (kartu)
485mm(L)×320mm(W)×90mm(H) (rak)
|
| Berat |
GW: 0,112kg (kartu), GW: 6.400kg (rak) |
| Konsumsi Daya |
<2,5W (kartu dan rak) |
| BER |
<1/109 (kartu) |
| Suhu pengoperasian |
-10℃～+75℃ (rak) |
| Suhu penyimpanan |
-45℃～+85℃ |
| Kelembaban |
5%~90% tanpa kondensasi (keduanya) |
| Tabel Alamat MAC |
1K (kartu) |
| Ukuran Penyangga |
1 juta (kartu) |
| Kode Nomor Barang |
| OM1916 |
19 |
16 |
| |
19” 2U |
16 slot |
| 220V |
Catu daya internal ganda 220V |
| 48V |
Catu daya internal ganda 48V |
| 220V/48V |
Catu daya internal 1x220V + catu daya 1x48V |
| Fe |
Penginderaan otomatis 10/100Mbps |
| GE |
Penginderaan otomatis 10/100/1000Mbps |
| OM220 |
Kartu konverter media Megabit/Fast Ethernet |
| OM320 |
Kartu konverter media Gigabit Ethernet |
| OM520 |
Kartu konverter media WDM |
| OMX30 |
Kartu konverter media SFP |
| MS |
M-Multi-mode, S-Mode tunggal |
| S,U |
Seri WDM, S-1310nm, U-1550nm |
| FC,ST,SC,LC |
Jenis konektor serat |
| 2, 20, 40… |
Digit di sebelah mode serat-jarak kerja |
Tentang OLYCOM
1. Profil Perusahaan
Didirikan pada tahun 2003, OLYCOM adalah penyedia solusi serat optik dan jaringan yang berorientasi pada teknologi, dengan fokus pada penyediaan konektivitas yang stabil dan terukur untuk pelanggan global di sektor industri, telekomunikasi, dan perusahaan.
2. Penawaran Inti
Produknya mencakup sakelar Ethernet industri, sistem DWDM, sakelar PoE, konverter media, dan modul optik, yang mendukung transmisi berkecepatan tinggi, komunikasi jarak jauh, dan perluasan jaringan yang fleksibel.
3. Skenario Aplikasi
Solusi banyak digunakan dalam bidang transportasi, energi, manufaktur, pusat data, sistem keamanan, dan proyek kota pintar yang mengutamakan keandalan dan kinerja.
4. Kehadiran Global
OLYCOM melayani pelanggan di 120+ negara, bekerja sama dengan integrator sistem, distributor, dan operator, beradaptasi dengan beragam kebutuhan teknis dan pasar.
5. Kekuatan Utama
Pengembangan berbasis teknik, kontrol kualitas yang ketat (ISO9001, CE, FCC, RoHS), layanan OEM/ODM yang fleksibel, dan keseimbangan yang kuat antara kinerja dan biaya.
6. Visi & Nilai
Berkomitmen untuk mewujudkan konektivitas yang efisien dan andal, OLYCOM bertujuan untuk menjadi mitra global tepercaya dalam komunikasi optik dan infrastruktur jaringan.
Pertanyaan Umum
1. Berapa banyak modul konverter media yang dapat ditampung sasis ini, dan jenis apa yang kompatibel?
Sasis OM1916 menyediakan 16 slot dalam bentuk pemasangan rak 2U 19 inci yang ringkas, memungkinkan hingga 16 modul konverter media untuk ditempatkan dan dikelola dalam satu unit di lemari peralatan Anda.
Mendukung instalasi campuran modul 100Mbps dan 1000Mbps dalam sasis yang sama secara bersamaan, termasuk kartu Fast Ethernet seri OM220, kartu Gigabit Ethernet seri OM320, kartu WDM seri OM520, dan kartu konverter media SFP seri OMX30. Fleksibilitas ini memungkinkan Anda menggabungkan konverter dengan kecepatan dan jenis serat berbeda ke dalam satu lokasi yang dikelola secara terpusat tanpa memerlukan sasis terpisah untuk setiap jenis modul.
Desain kartu plug-and-play berarti modul dapat dimasukkan atau dilepas dengan cepat dan mudah tanpa alat, meminimalkan waktu pemasangan dan menyederhanakan perluasan atau penggantian di masa mendatang.

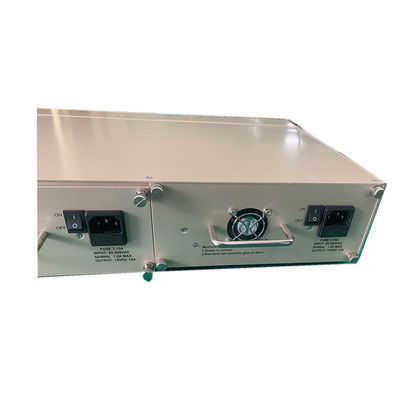

2. Opsi catu daya apa yang didukung sasis OM1916, dan apakah ada redundansi?
OM1916 dilengkapi dengan input catu daya ganda, mendukung sumber daya AC 220V dan DC 48V. Desain input ganda ini memberikan redundansi daya sehingga jika salah satu sumber daya mati atau terganggu, sasis secara otomatis terus beroperasi dari pasokan sekunder tanpa mempengaruhi modul konverter yang terpasang.
Kompatibilitas DC 48V juga membuat sasis ini langsung cocok untuk dipasang di ruang telekomunikasi dan fasilitas kelas operator di mana distribusi daya 48V DC adalah infrastruktur standarnya, sehingga menghilangkan kebutuhan peralatan konversi AC-ke-DC tambahan.
Dengan MTBF 50.000 jam dan total konsumsi daya kurang dari 2,5W per gabungan kartu dan rak, OM1916 dirancang untuk pengoperasian 24/7 yang andal dan berkelanjutan di lingkungan jaringan yang sangat penting.
3. Apakah sasis ini mendukung pemantauan jarak jauh terhadap modul yang terhubung dan status daya CPE?
Ya. OM1916 mendukung deteksi kegagalan daya CPE jarak jauh, memungkinkan administrator jaringan memantau status daya peralatan lokasi pelanggan yang terhubung dari lokasi pusat tanpa memerlukan pemeriksaan fisik di setiap lokasi jarak jauh.
Fitur ini sangat berharga di lingkungan penyedia layanan dan WAN perusahaan di mana konverter media ditempatkan di lokasi yang tersebar secara geografis seperti kantor cabang, gedung terpencil, atau lemari di permukaan jalan. Deteksi dini kegagalan listrik jarak jauh memungkinkan tim operasi untuk merespons secara proaktif sebelum pengguna akhir terkena dampaknya.
Sasis ini juga mendukung fungsi D/D (Dying Gasp) untuk transceiver optik SFP yang kompatibel, memberikan lapisan tambahan pemberitahuan kesalahan tautan yang selanjutnya meningkatkan visibilitas terhadap kesehatan infrastruktur jaringan serat secara keseluruhan.
4. Jenis serat dan jarak transmisi apa yang didukung di seluruh kartu modul yang kompatibel?
Sasis OM1916 mendukung beragam jenis dan jarak serat melalui kartu modul yang kompatibel, sehingga dapat beradaptasi dengan hampir semua infrastruktur pabrik serat yang ada.
Untuk serat multi-mode, mendukung kabel 50/125μm dan 62,5/125μm pada jarak hingga 550 meter, cocok untuk koneksi backbone intra-gedung dan kampus. Untuk serat mode tunggal, ia mendukung kabel 9/125μm pada jarak 20km, 40km, 60km, 80km, dan hingga 100km tergantung pada kartu modul yang dipilih, mencakup semuanya mulai dari tautan jaringan metro hingga koneksi jarak jauh di seluruh wilayah geografis yang luas.
Panjang gelombang 1310nm dan 1550nm didukung di seluruh rentang kartu, dengan SC sebagai konektor serat standar dan ST dan FC tersedia sebagai alternatif opsional. Sasis ini juga mendukung kartu modul WDM melalui seri OM520, memungkinkan multiplexing pembagian panjang gelombang untuk meningkatkan kapasitas serat jika diperlukan.
