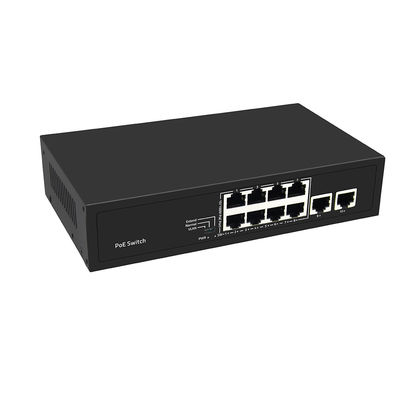

8-Port 10/100M Ethernet CCTV PoE Switch
Fitur Switch Keamanan CCTV
- Mematuhi IEEE 802.3, IEEE 802.3u, IEEE 802.3af/at standar
- 8*10/100M POE port + 2* 10/100M Ethernet Uplink port
- Mematuhi IEEE 802.3, IEEE 802.3u, IEEE 802.3af/at standar
- Port Ethernet mendukung fungsi adaptif dan POE 10/100M
- Dukungan flip port otomatis (Auto MDI/MDIX)
- Diisi secara otomatis oleh perangkat adaptif
- Status pemantauan indikator panel dan analisis kegagalan bantuan
- Dukungan untuk mode VLAN, mode Normal dan mode Extend
- Mode kontrol aliran: full-duplex mengadopsi standar IEEE 802.3x, half-duplex mengadopsi standar tekanan balik
Dengan metode instalasi dan pemeliharaan yang sederhana dan nyaman dan fitur bisnis yang kaya, ia membantu pengguna membangun jaringan berkinerja tinggi yang aman dan andal.
Ini terutama terletak di lapisan inti atau konvergensi jaringan pengguna seperti taman industri, bangunan, pabrik dan tambang, lembaga pemerintah, dan jalur lebar perumahan.
Hal ini dapat digunakan secara luas dalam skenario akses Ethernet seperti usaha kecil dan menengah, kafe internet, hotel, dan sekolah.
Spesifikasi Switch Ethernet Cepat
| Antarmuka I/O |
| Kekuatan |

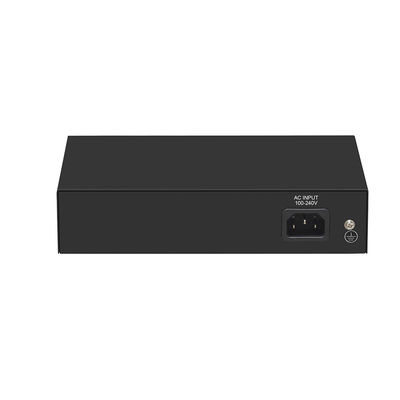

Input: AC 100-240V, 50/60Hz |
| Ethernet |
8 Port 10/100M PoE + 2 Port 100M Ethernet Uplink |
| Kinerja |
| Kapasitas Pergantian |
2Gbps |
| Keterlibatan |
1.488Mpps |
| Buffer Paket |
448Kbit |
| Alamat MAC |
2K |
| Jumbo Frame |
2048 byte |
| Mode Transfer |
Simpan dan kirim |
| MTBF |
100000 jam |
| Standar |
| Protokol jaringan |
IEEE802.3 (10Base-T)
IEEE802.3u (100Base-TX)
IEEE802.3x (pengendalian aliran)
|
|
Protokol PoE
|
IEEE802.3af (15.4W)
IEEE802.3at (30W)
|
|
Media Jaringan
|
10Base-T: Cat3,4,5 atau lebih UTP ((≤100m)
100Base-TX: Cat5 atau di atas UTP ((≤100m)
|
| Perlindungan |
| Sertifikat keamanan |
CE, FCC, RoHS |
| Lingkungan |
| Lingkungan Kerja |
Suhu kerja:-10 ~ 50 °C
Suhu penyimpanan: -40~70°C
Kelembaban kerja :10% ~ 90%, tidak kondensasi
Suhu penyimpanan: 5% ~ 95%, tidak kondensasi
|
| Indikasi |
| Indikator LED |
PWR (sumber daya), SW (DIP), 1-10 Hijau (Link & Data) |
| Saklar DIP |
VLAN: Mode isolasi port. Dalam mode ini, port PoE (1-8) dari switch tidak dapat berkomunikasi satu sama lain, dan hanya dapat berkomunikasi dengan port UP-link.
Normal: Mode normal, semua port dapat berkomunikasi satu sama lain, jarak transmisi dalam 100 meter, tingkat transmisi adalah 10M / 100M adaptif;
Extend:Link mode extension, 1-8 port PoE power supply dan jarak transmisi data dapat diperpanjang hingga 250 meter, laju transmisi menjadi 10M
|
| Mesin |
| Ukuran Struktur |
Dimensi produk: 200*118*44mm
Dimensi Paket: 245*190*60mm
N.W:0.61kg
G.W:0.89kg
|
| Informasi Kemasan |
Karton MEAS:520*320*400mm
Pengemasan Qty: 20 unit
Berat kemasan:18.8KG
|
| Tegangan Daya |
Tegangan Masuk: AC 100-240 V
Sumber daya: 52V1.85A
|
| Kekuatan |
Daya produk: maksimum 10W
Daya POE: maksimum 80W
|
| Daftar Paket |
Switch 1 pcs, kabel daya 1 pcs, manual pengguna 1 pcs, sertifikasi 1 pcs |
Aplikasi Commercial PoE Switch
Informasi kemasan
- Kemasan standar biasanya berisi perangkat utama, kabel listrik dan manual pengguna.
- Ada label produk pada perangkat dan di luar kotak kemasan.
- Untuk label produk, tidak apa-apa untuk menempatkan logo / model Anda dalam deskripsi
- Tentu saja, itu mendukung bahasa Anda ((Korea / Italia / Rusia...
FAQ
1Berapa banyak kamera PoE yang bisa beralih daya, dan berapa total anggaran daya PoE?
Switch ini menyediakan port PoE 8 x 10/100M dengan total anggaran daya PoE 80W, yang berarti dapat memasok daya hingga 8 perangkat yang diaktifkan PoE secara bersamaan melalui satu kabel Ethernet per perangkat.
Ini sesuai dengan standar IEEE 802.3af (hingga 15.4W per port) dan IEEE 802.3at (hingga 30W per port), membuatnya kompatibel dengan berbagai kamera IP, titik akses nirkabel,dan perangkat bertenaga PoE lainnya dari semua produsen utamaDaya secara otomatis dinegosiasikan dan diberikan berdasarkan kebutuhan aktual setiap perangkat yang terhubung.
Ketika merencanakan instalasi Anda, kami merekomendasikan menghitung konsumsi daya total dari semua perangkat yang terhubung untuk memastikan tidak melebihi anggaran keseluruhan 80W,karena melebihi batas ini dapat menyebabkan port tertentu menjadi tidak stabil atau mengurangi output ke perangkat yang terhubung.
2. Apa itu Extend mode, dan bagaimana hal itu membantu dengan instalasi kamera jarak jauh?
Extend mode is a one-key function activated via the DIP switch on the front panel that allows PoE power and data transmission to reach distances of up to 250 meters over standard Cat5e or Cat6 Ethernet cable, jauh melampaui batas standar 100 meter Ethernet konvensional.
Ini sangat berharga untuk instalasi CCTV di bangunan besar, tempat parkir, fasilitas gudang,atau lingkungan kampus di mana kamera ditempatkan jauh dari switch pusat dan menjalankan kabel tambahan atau memasang switch perantara akan mahal atau tidak praktisDalam mode Extend, kecepatan transmisi pada port 1 sampai 8 beroperasi pada 10Mbps, yang cukup untuk aliran video kamera IP standar.
Untuk instalasi dalam 100 meter di mana kecepatan penuh 10/100Mbps diperlukan, mode Normal dapat dipilih sebagai gantinya, dan beralih antara mode tidak memerlukan perangkat lunak atau antarmuka manajemen.
3. Apa itu VLAN mode, dan mengapa saya akan menggunakannya untuk jaringan CCTV?
Mode VLAN diaktifkan melalui switch DIP dan mengisolasi semua delapan port PoE dari berkomunikasi satu sama lain, sementara masih memungkinkan setiap port untuk berkomunikasi dengan dua port uplink secara individual.
Dalam penyebaran CCTV, ini adalah fitur keamanan yang penting karena mencegah kamera IP mengakses atau mengganggu kamera lain pada switch yang sama.Pendekatan isolasi port ini memastikan bahwa bahkan jika satu kamera terganggu atau mengalami masalah jaringan, tidak dapat mempengaruhi kamera lain atau menghasilkan lalu lintas siaran yang menurunkan kinerja jaringan secara keseluruhan.
Ini adalah konfigurasi yang direkomendasikan untuk instalasi pengawasan profesional di mana keamanan jaringan dan pemisahan lalu lintas antara port kamera adalah prioritas, terutama di pemerintahan,komersial, dan proyek keamanan perumahan.
4Bagaimana indikator LED dan saklar DIP membantu dengan instalasi di tempat dan pemecahan masalah?
Saklar ini memiliki panel indikator LED yang jelas yang menampilkan status daya dan aktivitas link dan data individu untuk semua 10 port,memungkinkan teknisi untuk segera memverifikasi apakah setiap kamera atau koneksi uplink aktif dan mentransmisikan data tanpa perangkat lunak atau laptop yang diperlukan di lokasi.
Saklar DIP panel depan menyediakan kontrol fisik satu tombol untuk beralih antara VLAN, Normal, dan Extend mode operasi,membuat mudah bagi penginstal untuk mengkonfigurasi saklar untuk persyaratan spesifik dari setiap proyek tanpa mengakses antarmuka web atau baris perintahIndikator SW LED mengkonfirmasi mana modus yang saat ini aktif.
Kombinasi indikator visual dan beralih mode fisik ini secara signifikan mengurangi waktu instalasi dan pemecahan masalah,membuat switch ini sangat cocok untuk integrator keamanan dan installer yang perlu menyebarkan dan memverifikasi beberapa switch dengan cepat di seluruh proyek CCTV besar.
