10G Industrial Fiber Bypass Switch Ethernet PoE Switch
4*10G Sfp Ports+8*10/100/1000mbps
Fitur Utama10G Industrial Fiber Bypass Switch

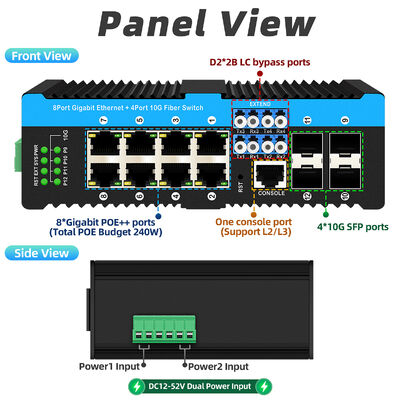

- 8x 10/100/1000Base-T RJ-45 dan 4x 10GBase-FX SFP Fiber, satu port konsol
- Dukungan IEEE 802.3af/di daya pada 1 ~ 8 RJ45 port
- Perlindungan gelombang Ethernet 6 KV, beradaptasi dengan lingkungan luar yang keras
- Dukungan MDI/MDIX otomatis
- Mode kontrol aliran: full duplex dengan standar IEEE 802.3x, half-duplex dengan standar tekanan balik
- Mekanisme pengalihan penyimpanan dan pengiriman
- Suhu lingkungan operasi: -40 ° ~ 75 ° C
- Diagnosis kabel, Pengukuran jarak titik normal atau patah kabel
- Daya input yang berlebihan 48VDC (48~52VDC) dan polaritas terbalik pendukung
- Ethernet Ring Protection Switching (ERPS) untuk kabel yang berlebihan
- Mendukung SNMPv1, v2, v3, manajemen Web, mendukung perlindungan kata sandi login pengguna dan metode konfigurasi perangkat lainnya
Antarmuka Manajemen
Spesifikasi Ethernet PoE Switch
|
Nama produk
|
10G 10G Industrial Fiber Bypass Switch (4F+8TP)
|
|
Nomor model.
|
IM-FP4X88BGW
|
|
Pelabuhan
|
4x 10GBase-FX SFP+ Fiber
SM:1310nm/1550nm,20Km ;1490nm/1550nm, 40~120Km; MM:1310nm, 2Km;
8x10/100/1000M UTP RJ45 ((Support MDI/MDIX auto-sensing)
|
|
Standar
|
IEEE 802.3: 10Base-T 10Mbit/s Ethernet
IEEE 802.3u: 100Base-TX, Ethernet Cepat
IEEE 802.3z: 1000Base-T Gbit/s Ethernet melalui serat optik
IEEE 802.3ae untuk 10 Gigabit Ethernet
IEEE 802.1d: STP (Spanning Tree Protocol)
IEEE 802.1s: 100Base-TX, Ethernet Cepat
IEEE 802.1w: RSTP (Rapid Spanning Tree Protocol)
ITU-T G.8032: ERPS (Ethernet Ring Protection Switching)
IEEE 802.1Q: Virtual LAN (VLAN)
IEEE 802.1X: Jaringan berbasis port dan berbasis MAC, Kontrol Akses, Otentikasi
IEEE 802.3ad: Agregasi link untuk link paralel dengan LACP ((Link Aggregation Control Protocol)
IEEE 802.3x: Kontrol aliran untuk Full Duplex
IEEE 802.1ad: VLAN ditumpuk
IEEE 802.1p: Protokol QoS/CoS Lapisan 2 LAN untuk Prioritas Lalu Lintas
IEEE 802.1ab: Link Layer Discovery Protocol (LLDP)
IEEE 802.1az: EEE (Energy Efficient Ethernet)
IEEE802.3af: 15,4W
IEEE802.3at: 30W
|
|
Arsitektur Switch
|
Bandwidth sistem:176Gbps (non traffic jam)
Ukuran DRAM: 4GB
Penundaan pergantian: <10us
Buffer paket: 12Mbit
Kekuatan: 95.23Mpps
Jumbo frame: 12KB
Fungsi MAC: 16K L2
|
|
Fungsi yang diperluas (opsional)
|
Fungsi perlindungan bypass optik BYPASS
|
|
Kekuatan
Konsumsi
|
8W (tidak beban)
18W (Pengisian penuh)
|
|
8W (tidak beban)
18W (Pengisian penuh)
|
DC48V redundant (48 ~ 52VDC)
daya (Blok Terminal yang Dapat Dihapus)
|
|
LED
|
Per unit: Daya 1 (Merah), SYS (Merah),
Port RJ-45: Link/Active (Hijau) Kecepatan ((Kuning)
SFP Fiber port: Link/Active (Hijau)
Indikator perpanjangan
|
|
Suhu operasi
|
-40 ~ 75°C
|
|
Dimensi
|
165 x 112 x 54mm
|
|
Berat badan
|
0.85kg
|
|
Pemasangan Instalasi
|
Pemasangan Din-rail
|
| Jaminan |
3 tahun |
Daftar kemasan:
- Letakkan produk dalam kantong ESD, lalu letakkan dalam busa PE dengan kemasan karton luar.
- Kemasan standar biasanya berisi perangkat utama, kartu garansi dan manual pengguna.
- Ukuran kotak pengemasan untuk 1pc: 23*16.5*5.8cm
- 20pcs dalam kotak kemasan ukuran 55,5*40*41cm.
|

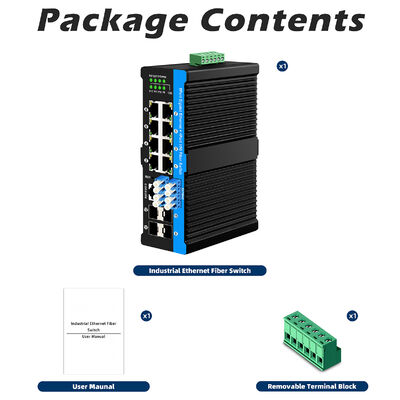

Daftar kemasan
|
Konten
|
QTY
|
QTY
|
|
12-port 10g dikelola industri PoE switch
|
1
|
SET
|
|
Panduan Pengguna
|
1
|
PC
|
|
Kartu Jaminan
|
1
|
PC
|
|
Blok terminal yang bisa dilepas
|
1
|
PC
|
|
Catatan: Industrial managed POE Switch tidak termasuk catu daya dan modul SFP.
|
Aplikasi:
1Transportasi Cerdas (Pengamatan Jalan Raya/Rel/Tunnel)
Digunakan dalam jaringan serat cincin video pengawasan pinggir jalan dan terowongan metro; 8 × PoE port menghubungkan kamera lalu lintas & PLC sinyal lalu lintas.Opsional optik BYPASS menjaga fiber link aktif secara otomatis setelah kegagalan daya switch tunggal, memastikan transmisi video dan sinyal lalu lintas yang terus menerus di bawah suhu luar yang keras dan lingkungan terowongan yang lembab.
2. Substasiun Tenaga & Energi Baru (PV/Pertanian Angin)
Digunakan untuk pemantauan substasiun & pengumpulan data jarak jauh dari pembangkit listrik tenaga surya / angin; PoE memberi daya ke kamera pemantauan & sensor pintar.ERPS plus BYPASS redundansi ganda mencegah pemantauan kerusakan jaringan yang disebabkan oleh kesalahan perangkat titik tunggal, cocok untuk lingkungan substasiun EMI berat.
3Metallurgy, Tambang Batubara & Industri Petrokimia
Membangun cincin serat industri untuk kontrol pabrik PLC & sistem kamera keamanan perimeter; BYPASS bypass node yang rusak secara fisik untuk menghindari runtuhnya seluruh jaringan produksi;Desain suhu luas menyesuaikan suhu tinggi, kondisi bengkel berdebu & lembab, PoE untuk kamera industri tahan ledakan & kolektor lapangan.
4. Konservasi Air & Pemantauan Lingkungan
Situs pemantauan kualitas air sungai / waduk yang terhubung melalui jaringan serat jenis rantai; PoE menggerakkan sensor kualitas air & kamera hidrolik.BYPASS menjamin konektivitas serat hulu & hilir bahkan ketika daya situs lokal mati, upload data hidrologi tanpa gangguan ke ruang kontrol pusat.
FAQ:
T1: Apa fungsi BYPASS dari IM-FP4X88BGW?
A: Opsional optik BYPASS bekerja pada 4 × 10G SFP + port. Ketika switch mati daya atau abnormal, link serat mendapatkan fisik sirkuit pendek melewati switch, menjaga jaringan ring utuh,menggabungkan dengan ERPS untuk redundansi double link.
Q2: Spesifikasi output PoE?
A: Semua 8 port RJ45 mendukung IEEE802.3af ((15.4W) & at ((30W), maksimal 30W per port untuk kamera IP dan AP industri.
T3: Suhu operasi & instalasi luar tersedia?
A: -40°C ~ +75°C rentang kerja, perlindungan gelombang 6KV, IP40 & DIN-rail desain, cocok untuk luar ruangan, terowongan dan situs industri yang keras.
T4: Kecepatan port serat dan modul SFP yang kompatibel?
A: 4×10G slot SFP+, kompatibel dengan modul SFP+ industri: MM 2km, SM 20km /40~120km.
Q5: Waktu pemulihan ERPS dan topologi cincin?
A: Pemulihan ERPS <50ms, mendukung struktur cincin tunggal, sub-cincin dan multi-cincin, BYPASS meningkatkan stabilitas seluruh jaringan.
