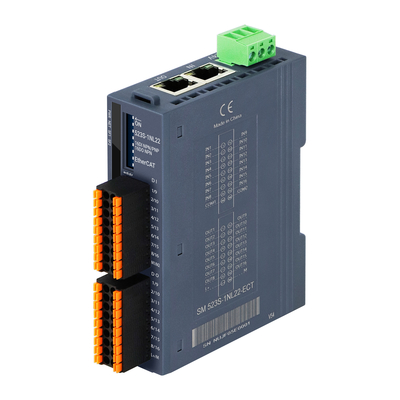

EtherCAT Compact Standalone I/O Module
Fitur Utama
- Bus EtherCAT
- 2 konektor RJ45
- Sumber daya 24VDC
- dengan saklar DIP 8-bit untuk mengatur alamat ID stasiun
- built-in 16DI (catode/anode input umum)
- 16DO (output NPN)
- IP20
- Instalasi DN35 din-rail
Pengantar Produk
- 2 antarmuka RJ45, 100Mbit/s
- Bus, teknologi isolasi daya, dan keandalan
- Standalone sebagai EtherCAT slave station
- Berikan file XML mandiri
Spesifikasi
| Spesifikasi Teknis |
| Tegangan Kerja |
24VDC (rentang tegangan 18VDC ~ 28VDC) |
| Kerugian arus operasi |
Berdasarkan model produk yang berbeda, silakan lihat manual produk untuk rincian |
| Perlindungan Daya |
Perlindungan anti koneksi terbalik, penyerapan tegangan tinggi |
| Antarmuka Komunikasi |
2*RJ45 |
| Jenis terminal daya |
Konektor terpasang, port sambungan kabel sekrup |
| Tipe terminal sinyal |
Konektor terpasang, langsung ke port kabel PUSH-IN |
| Tampilan Indikasi |
Sumber daya listrik
Lampu indikator hijau NET
Lampu indikator merah SF
Lampu indikator warna hijau sinyal IO
|
| Protokol |
EtherCAT |
| Kategori master-slave |
perangkat slave mandiri |
| Titik utama IO |
Ya, silakan lihat data pesanan untuk rincian |
| Ambang Perlindungan Overcurrent |
1.5A, 5ms |
| Waktu Tanggapan IO |
Minimal 500us |
| Skalabilitas |
Tidak mendukung Ekstensi |
| Panjang kabel (perisai) |
Maksimum 500m |
| Panjang kabel (tanpa pelindung) |
Panjang maksimum titik input adalah 300m, dan panjang maksimum titik output adalah 150m |
| Pengaturan Slave Station |
| Pengaturan Alamat |
Konfigurasi dengan switch dial atau stasiun master |
| Jumlah Stasiun Maksimum per Segmen |
255 (Jumlah spesifik stasiun yang didukung ditentukan oleh stasiun induk) |
| Lingkungan Kerja |
| Suhu Kerja |
-20~60°C |
| Kelembaban Kerja |
5% ~ 90% (non-kondensasi) |
| Tingkat Perlindungan |
IP20 |
| Dimensi ((l* w * h) |
27mm*94mm*114mm |
Rincian Pemesanan
| Spesifikasi |
Nomor produk |
| Modul mandiri OM521S, bus EtherCAT, 2 port RJ45, catu daya 24VDC, dengan kode dial 8-bit untuk mengatur alamat ID stasiun, produk dilengkapi dengan 32DI (sumber anode umum/sumber input anode umum),tidak mendukung modul ekspansi bus internal, tingkat perlindungan IP20, mendukung instalasi DN35 din-rail |
OM521S-1BL22-ECT
|
| Modul mandiri OM522S, bus EtherCAT, 2 port RJ45, catu daya 24VDC, dengan kode dial 8-bit untuk mengatur alamat ID stasiun, produk dilengkapi dengan 32DO (keluar PNP),tidak mendukung modul ekspansi bus internal, tingkat perlindungan IP20, mendukung instalasi DN35 din-rail |
OM522S-1BL22-ECT
|
| Modul mandiri OM522S, bus EtherCAT, 2 port RJ45, catu daya 24VDC, dengan kode dial 8-bit untuk mengatur alamat ID stasiun, produk dilengkapi dengan 32DO (output NPN),tidak mendukung modul ekspansi bus internal, tingkat perlindungan IP20, mendukung instalasi DN35 din-rail |
OM522S-1NL22-ECT
|
| Modul mandiri OM523S, bus EtherCAT, 2 port RJ45, catu daya 24VDC, dengan kode dial 8-bit untuk mengatur alamat ID stasiun,produk ini dilengkapi dengan 16DI (sumber anode/sumber anode umum) dan 16DO (sumber PNP), tidak mendukung modul ekspansi bus internal, tingkat perlindungan IP20, mendukung pemasangan DN35 din-rail |
OM523S-1BL22-ECT
|
| Modul mandiri OM523S, bus EtherCAT, 2 port RJ45, catu daya 24VDC, dengan 8-bit dial untuk mengatur alamat ID stasiun, produk ini dilengkapi dengan 16DI (anode umum / input anode umum),16DO (output NPN), tidak mendukung modul ekspansi bus internal, tingkat perlindungan IP20, mendukung pemasangan DN35 din-rail |
OM523S-1NL22-ECT
|
| Modul mandiri OM523S, modul mandiri SM523S, bus EtherCAT, 2 port RJ45, catu daya 24VDC, dengan alamat ID stasiun pengaturan kode dial 8-bit,produk dilengkapi dengan 16DI (sumber anode/sumber anode umum) dan 12DO (sumber output relay), tidak mendukung modul ekspansi bus internal, tingkat perlindungan IP20, mendukung pemasangan DN35 din-rail |
OM523S-1HJ22-ECT
|
| Modul mandiri OM524S, bus EtherCAT, 2 port RJ45, catu daya 24VDC, dengan 8-bit dial untuk mengatur alamat ID stasiun,produk dilengkapi dengan 16DI (anode umum/input anode umum) dan 16DIO (input NPN/output NPN yang dapat dikonfigurasi), konfigurasi kelompok 2 arah), tidak mendukung modul ekspansi bus internal, tingkat perlindungan IP20, mendukung instalasi DN35 din-rail |
OM524S-2NL22-ECT
|
| Modul mandiri OM525S, bus EtherCAT, 2 port RJ45, catu daya 24VDC, dengan 8-bit dial untuk mengatur alamat ID stasiun,produk dilengkapi dengan 16DO (output NPN) dan 16DIO (input NPN/output NPN yang dapat dikonfigurasi), konfigurasi kelompok 2 arah), tidak mendukung modul ekspansi bus internal, tingkat perlindungan IP20, mendukung instalasi DN35 din-rail |
OM525S-3NL22-ECT
|
| Modul mandiri OM526S, bus EtherCAT, 2 port RJ45, catu daya 24VDC, dengan 8-bit dial untuk mengatur alamat ID stasiun.Input atau output konfigurasi grup 2 saluran), tidak mendukung modul ekspansi bus internal, tingkat perlindungan IP20, mendukung pemasangan DN35 din-rail |
OM526S-1NH22-ECT
(produk perencanaan)
|

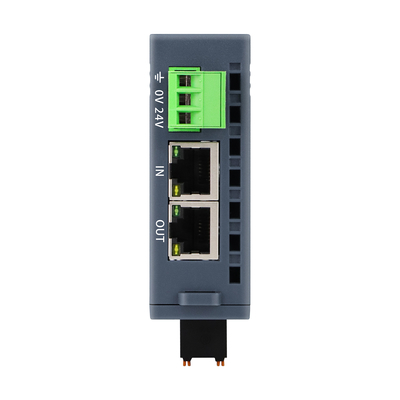

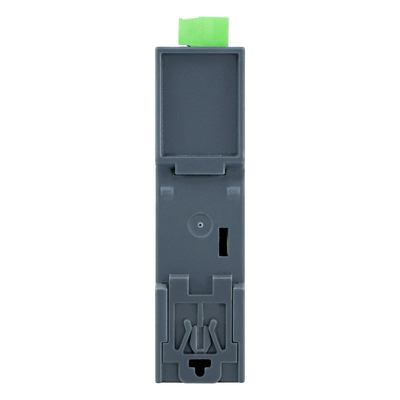

Lebih Banyak Foto Produk
