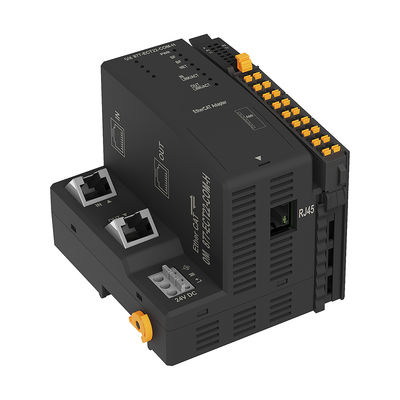

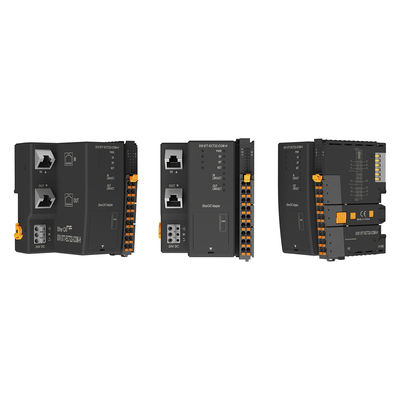

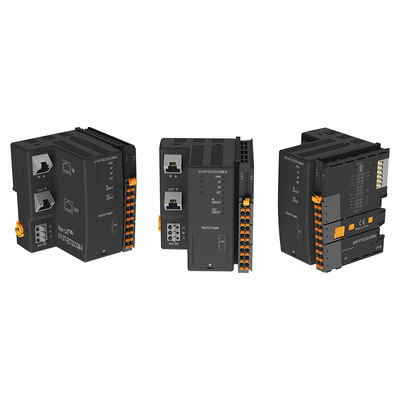

Modul IO PLC SM877H komunikasi serial EtherCAT bus coupler Modul IO dapat diperluas hingga 32 modul

Model

SM877H EtherCATserial communication coupler

SM877H Prof inet-RTserial communication coupler

Deskripsi Produk

3 antarmuka RJ45, catu daya 24VDC, kinerja stabil dan kinerja anti-interferensi yang kuat

Spesifikasi Teknis

No. Produk

OM 877-ECT22-COM-H

OM 877-PNT22-COM-H

Antarmuka Listrik

RJ45

Daya I/O

24VDC(nilai), arus keluaran＜10A

Konsumsi Arus

96mA

Panjang kabel (kabel twisted pair berpelindung)

1000m(Ditentukan oleh laju baud aktual yang digunakan)

Kapasitas Arus Bus +5VDC

<2A (Jika jumlah modul ekspansi melebihi 16, pastikan untuk menambahkan modul relay daya SM898-24D05-H)

Protokol

EtherCAT Stasiun Slave

Prof inet-RT Stasiun Slave

Pengaturan Stasiun Slave

Pengaturan Alamat

Dikonfigurasi oleh sakelar DIP atau ditetapkan oleh stasiun master

Dikonfigurasi oleh perangkat lunak pemrograman atau ditetapkan oleh stasiun master

Jumlah Maksimum Stasiun per Segmen

255

Isolasi

Antara Saluran dan Bus

Ya

Daya ke Bus

Ya

Jumlah I/O yang disertakan Ontology

Tidak

Indikasi Tampilan

Lampu hijau Daya +24V, lampu merah BF, lampu merah SF, lampu merah NET

Diagnostik dan Peringatan Daya Sistem

Dukungan

Lingkungan Kerja

Suhu kerja: -20～60℃, kelembaban relatif: 5%～90% (tidak adan-kondensasi)

Dimensi (P× L× T)

84*103*82

Spesifikasi

No. Produk

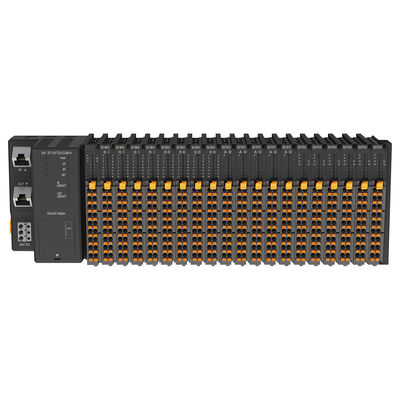

SM877H serial communication coupler, bus EtherCAT, 3 port RJ45, bus backplane WellBUS, dapat diperluas hingga 32 modul, catu daya 24VDC, dengan kode dial 6 digit untuk mengatur alamat ID stasiun, 2 antarmuka RS485 atau RS232, mendukung protokol Modbus RTU dan port bebas, terminal dapat dicolokkan

OM 877-ECT22-COM-H

SM877H serial communication coupler, bus Profinet-RT, 3 port RJ45, bus backplane WellBUS, dapat diperluas hingga 32 modul, catu daya 24VDC, 2 antarmuka RS485 atau RS232, mendukung protokol Modbus RTU dan port bebas, terminal dapat dicolokkan

OM 877-PNT22-COM-H
