Saklar Industri Terkelola L2 dengan Fungsi Bypass D2*2B
Konektor LC SM untuk Melindungi Jalur Optik
Fitur Utama Saklar Bypass Optik Terkelola
IM-FBS240GW adalah saklar bypass serat industri 10/100/1000 Mbps yang mendukung fitur-fitur berikut
- Input daya ganda tegangan lebar
- Manajemen GUI Web
- Instalasi rel Din
- Sertifikasi FCC dan CE
Dan sebagai bagian tak terpisahkan dari sistem perlindungan komunikasi optik, bypass serat sangat andal dan stabil untuk berbagai kebutuhan jalur optik seperti
- Jaringan area metropolitan (MAN)
- Konfigurasi dinamis multiplexing add/drop
- Pemantauan sistem
- Penelitian dan pengembangan laboratorium
Sementara itu, saklar bypass serat memiliki karakteristik
- Kerugian Penyisipan Rendah
- Rentang Panjang Gelombang Lebar
- Crosstalk Saluran Rendah
Spesifikasi Saklar Gigabit Penuh Industri
|
Nama Produk
|
Industri Terkelola 10/100/1000Mbps Saklar Bypass Serat (2F+4TP)
|
|
No. Model
|
IM-FBS2; Dimensi:GW
|
|
Port
|
2 x 2.5G Port SFP
SM:1310nm/1550nm,20Km ;1490nm/1550nm; 40~120Km3MM:1310nm; 2Km; ; x10/100/1000M UTP RJ45(Mendukung deteksi otomatis MDI/MDIX )
|
|
Standar
|
IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az
|
|
ID VLAND
|
4096
|
|
Jumbo Frame
|
9.6KB
|
|
Tabel Alamat MAC
|
8K
|
|
Fitur Switching
|
Mode transmisi: penyimpanan dan penerusan
Bandwidth sistem:58Gbps (tanpa kemacetan lalu lintas)
Ukuran DRAM : 128M Ukuran Flash : 16M
Ukuran buffer paket : 4Mb
|
|
Media Jaringan
|
10BASE-T: CAT3, CAT4, CAT5 pasangan terpilin tanpa pelindung(≤100m)
100/1000BASE-TX: CAT5 atau di atasnya pasangan terpilin berpelindung(≤100m)
Port SFP, jarak transmisi: 20Km,40Km,60Km,80Km,100Km
|
|
LED
|
Daya, jaringan, serat, bypass
|
|
Catu Daya
|
Tegangan input: DC 12-52V3Daya tanpa beban: 5W4
Koneksi terbalik: dukungan
|
|
Lingkungan
|
Bekerja ;75°C ; 3Suhu: -40°～ 85°C;Kelembaban kerja: 10%～90%, non-kondensasi; EMI: FCC Bagian 15 Subbagian B Kelas A, EN 55022 Kelas A3non-kondensasi; EMI: FCC Bagian 15 Subbagian B Kelas A, EN 55022 Kelas A
|
|
EMS: EN 61000-4-2 (ESD) Level 3, EN 61000-4-3 (RS) Level 3, EN 61000-4-4 (EFT) Level 3
|
,
EN 61000-4-5 (Surge) Level 3, EN 61000-4-6 (CS) Level 3; EN 61000-4-8; Kontrol Lalu Lintas: NEMA-TS23Getaran: IEC 60068-2-63Jatuh bebas: IEC 60068-2-323Guncangan: IEC 60068-2-273Lalu Lintas Rel: EN 50121-43Tanda CE, komersial
|
|
;
|
CE/LVD EN609503Casing: Casing logam bergelombang
|
|
;
|
Kelas keamanan: IP40; Dimensi:3
551111 3x 60mmBypass SeratGaransi3
|
|
tahun
|
Bypass Serat Kategori
|
|
Unit
|
|
Spesifikasi
|
Rentang panjang gelombang
|
nm
|
|
850±40/1300±40
|
1310/1550
|
Panjang gelombang uji
|
nm
|
|
850/1300
|
1310/1550
|
Kerugian penyisipan
|
dB
|
|
Tip: 0.6 Maks: 1.0
|
Tegangan operasi
|
Kerugian pengembalian
|
dB
|
|
MM≥30
|
Tegangan operasi
|
Crosstalk saluran dB
|
|
MM≥35
|
Tegangan operasi
|
Kerugian polarisasi dB
|
|
≤0.05
|
Tegangan operasi
|
v
|
|
≤0.05
|
Tegangan operasi
|
v
|
|
≤0.05
|
Tegangan operasi
|
v
|
|
≤0.05
|
Tegangan operasi
|
v
|
|
3.3V-5V
|
Masa pakai layanan
|
kali
|
|
≥100000000
|
Waktu switching
|
ms
|
|
≤10
|
Daya optik transmisi
|
mw
|
|
≤500
|
Suhu operasi
|
ºc
|
|
-20~+70
|
Suhu penyimpanan
|
ºc
|
|
-40~+85
|
Aplikasi
|
Langkah Produksi
|
Pengelasan
: Las komponen yang diperlukan
Pembersihan: Untuk menghindari kemungkinan malfungsi karena debu atau serpihan pada papan PCB.
Perakitan: Membangun komponen produk, seperti panel, sekrup, papan PCB.
Pengujian: Untuk memastikan produk berfungsi baik setelah perakitan
Pengujian QC: Untuk memeriksa apakah produk dapat bekerja dengan lancar dalam waktu lama tanpa masalah kecil seperti indikator LED, tegangan. Ini biasanya berlangsung selama 24 hingga 48 jam.
Pengujian: Untuk menguji apakah produk dapat memproses sinyal data atau video dengan benar. Ada kehilangan data? Tingkat transmisi benar? Ada kegagalan paket data? Pertanyaan seperti itu akan diverifikasi dalam prosedur ini.
Pengujian QC: Ini adalah pemeriksaan kualitas produk ketiga dan terakhir. Jika berjalan lancar, staf pengemasan kami akan mengemasnya sesuai dengan kebutuhan pelanggan dan melampirkan label produk ke kotak kemasan.
Setelah semua di atas selesai, produk akan dipasarkan.FAQ:
Apa itu saklar bypass optik?
A: Ini juga disebut TAP bypass yang digunakan untuk secara otomatis beralih node yang rusak ketika terjadi pemadaman listrik atau kegagalan, ini mengamankan transmisi optik lengkap.
Di mana ia digunakan?
A: Ini terutama digunakan untuk mencegah pemadaman jaringan, melindungi jaringan atau mengontrol sistem jaringan dalam telekomunikasi optik.
Ini dapat digunakan dalam arsitektur jaringan serat cincin atau linier seperti sistem komunikasi kereta api, otomatisasi pabrik, dan gardu induk.
Apa saja pilihan pemesanan?
A: Ada konektor SC singlemode (4 port), LC singlemode (4 port dan 8 port) dan LC multimode (4 port dan 8 port) untuk pilihan Anda seperti foto di bawah ini.
Bisakah unit bypass optik Anda bekerja dengan saklar yang berbeda?
A: Ya, perangkat ini berada pada tingkat transmisi optik dan tidak melibatkan protokol jaringan apa pun.
Ini dapat bekerja dengan saklar apa pun dengan kecepatan optik yang berbeda (100M/1G/2.5G/10G/25G/40G/100G).
Jika memungkinkan untuk mendukung pemasangan di dinding?

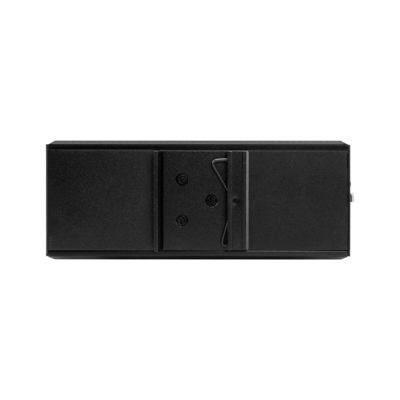

A: Ya, instalasi standar adalah rel DIN. Kami juga memiliki panel belakang khusus dengan lubang pemasangan untuk pemasangan di dinding.
Akan ada sepasang gantungan pemasangan dalam daftar kemasan.
