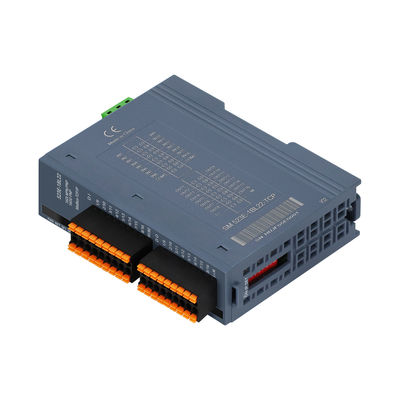

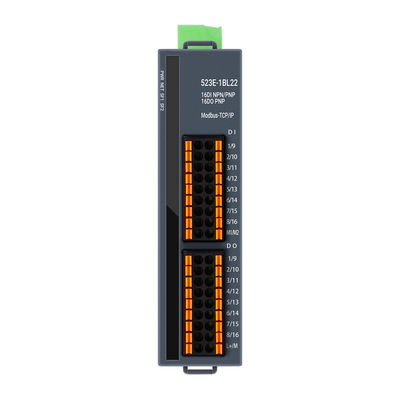

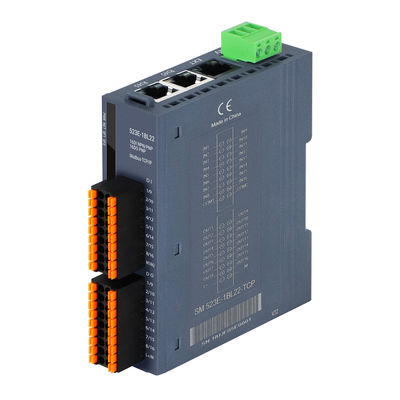

Sistem I/O PAL bus Modbus-TCP 16DI+16DO PNP DC24V Input 2RJ45 IP20 untuk Kontrol Industri

coupler terukur terdistribusi OM523E

Spesifikasi Teknis

Tegangan Operasi

24VDC (18VDC~28VDC)

Konsumsi Arus Operasi

Model produk yang berbeda bervariasi, silakan merujuk ke manual produk untuk detailnya.

Perlindungan Daya

Perlindungan koneksi terbalik, penyerapan lonjakan

Antarmuka Komunikasi

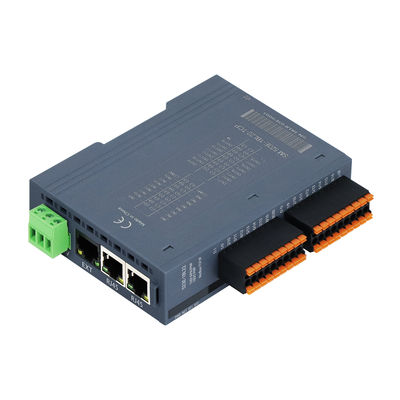

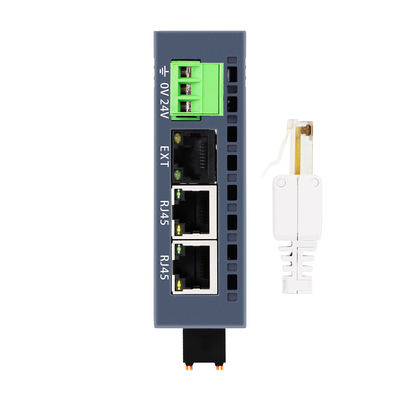

2*RJ45

Antarmuka Modul Ekspansi

1*RJ45

Tipe Terminal Daya

Konektor plug-in, terminal sekrup

Tipe Terminal Sinyal

Konektor plug-in, port koneksi PUSH-IN langsung

Instruksi Tampilan

Lampu indikator daya, lampu indikator hijau NET, lampu indikator merah SF

,5msProtokol

Modbus-TCP/IP

Kategori Master-Slave

Perangkat slave independen

Titik IO Ontologi

 Ya, lihat data pemesanan untuk detailnya

Ambang Batas Perlindungan Arus Berlebih

1.5A

,5msWaktu Respons IO

Minimal 5ms

Kemampuan Ekspansi

Mendukung ekspansi 16 modul EM500E-EM

Panjang Kabel (terlindung)

Maksimal 500m

Panjang Kabel (Tidak Terlindung)

Titik input terpanjang adalah 300m, titik output terpanjang adalah 150m

Pengaturan Slave

Pengaturan IP

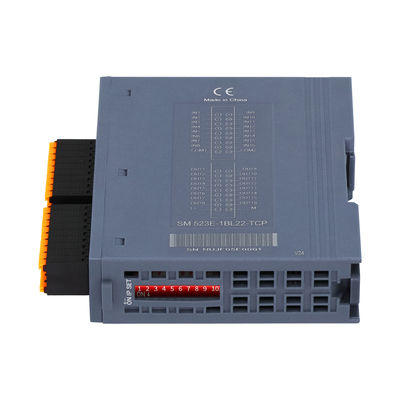

Diatur dengan sakelar DIP atau halaman web

Jumlah Maksimum Stasiun per Segmen

255 (Jumlah stasiun yang didukung ditentukan oleh stasiun utama)

Lingkungan Kerja

Suhu Kerja

-20~60

℃Kelembaban Kerja

5%~90% (tanpa kondensasi)

Tingkat Perlindungan

IP20

Dimensi (P*L*T)

27mm*104mm*114mm

Pengemasan

No. Produk

Coupler terdistribusi vertikal internal OM521E yang dapat diperluas, bus Modbus-TCP, 3 port RJ45, bus backplane WellAUBUS (kaskade kabel jaringan port RJ45 hitam, panjang modul kabel jaringan Kategori 5e (terbatas hingga 20 meter), total kabel ekstensi total (terbatas hingga 150 meter), dan 16 modul dapat diperluas. Catu daya 24VDC, dengan pengaturan alamat IP stasiun sakelar dial 8-bit, bodi dilengkapi dengan 32DI (input katoda umum/anoda umum), tingkat perlindungan IP20, mendukung pemasangan rel DN35

OM521E-1BL22-TCP

Coupler terdistribusi vertikal internal OM522E yang dapat diskalakan, bus Modbus-TCP, 3 port RJ45, bus backplane WellAUBUS (kaskade kabel jaringan port RJ45 hitam, panjang modul kabel jaringan Kategori 5e (terbatas hingga 20 meter), total kabel ekstensi total (terbatas hingga 150 meter) dan dapat diperluas hingga 16 modul. Catu daya 24VDC, dengan kode dial 8 digit untuk mengatur alamat IP stasiun, bodi dilengkapi dengan 32DO (output PNP), tingkat perlindungan IP20, mendukung pemasangan rel DN35

OM522E-1BL22-TCP

Coupler terdistribusi vertikal internal OM523E yang dapat diperluas, bus Modbus-TCP, 3 port RJ45, bus backplane WellAUBUS (kaskade kabel jaringan port RJ45 hitam, panjang modul kabel jaringan Kategori 5e (terbatas hingga 20 meter), total kabel ekstensi total (terbatas hingga 150 meter), dan 16 modul dapat diperluas. Catu daya 24VDC, dengan pengaturan alamat IP stasiun sakelar dial 8-bit, bodi dilengkapi dengan 16DI (input katoda umum/anoda umum), 16DO (output PNP), tingkat perlindungan IP20, mendukung pemasangan rel DN35

OM523E-1BL22-TCP
