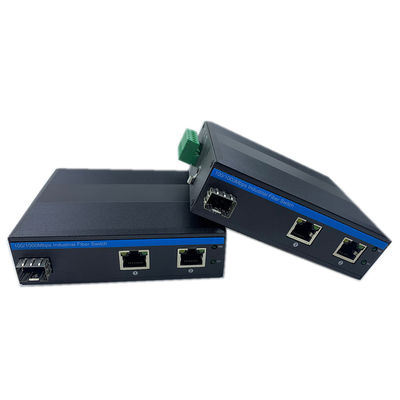

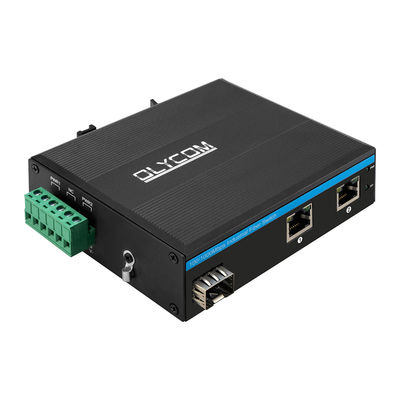

Sakelar Jaringan Tangguh Olycom Gigabit 15.4W 30W PoE
Pengantar Sakelar Ethernet Industri
Seri IM-FP122GE adalah sakelar serat PoE industri 10/100/1000 Mbps yang menampilkan
- Kepatuhan dengan IEEE802.3af/at
- Menyediakan PoE aktif (DC48V) ke kamera IP PoE, WAP, dll. melalui kabel tembaga Cat5 atau di atasnya
- 1x100/1000Mbps port serat SFP penginderaan otomatis
- 2x10/100/1000Mbps RJ45 Penginderaan Otomatis, daya IEEE 802.3af/at pada 1~ 2 port
- Mendeteksi mode PoE (Non-PoE, sesuai 802.3af/at) dari peralatan listrik yang terhubung
- Perlindungan lonjakan Ethernet 6KV, beradaptasi dengan lingkungan luar ruangan yang keras
- Pemasangan rel DIN atau Dinding
- Jangkauan daya hingga 100 meter
- Mematuhi standar FCC dan CE
- Suhu lingkungan pengoperasian: -40°C～75°C
Desain kelas industri yang andal dapat memastikan pengoperasian sistem otomatisasi yang berkelanjutan dan stabil.
Spesifikasi Sakelar Serat Industri
| Nama Produk |
Sakelar Serat PoE Industri Gigabit Tanpa Kelola (1F+2TP) |
| Nomor Model |
IM-FP122GE |
| Port |
1x100/1000M Serat SFP
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2Km; 850nm, 500 meter
2x10/100/1000M UTP RJ45 (Mendukung penginderaan otomatis MDI/MDIX)

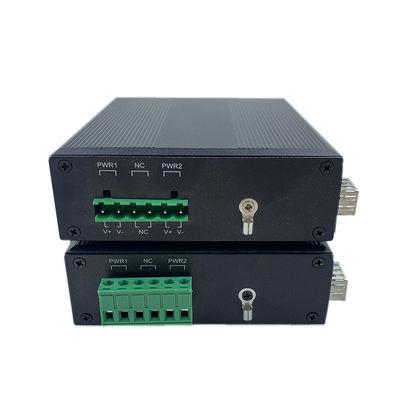

1x6-PIN Terminal Blok Daya
|
| Protokol |
IEEE 802.3 (10Base-T)
IEEE 802.3u (100Base-TX)
IEEE 802.3ab (1000Base-TX)
IEEE 802.3af 15.4W (PoE)
IEEE 802.3at 30W (PoE+)
|
| Fitur Switching |
Mode transmisi: penyimpanan dan penerusan
Penundaan penerusan: <10us
Bandwidth sistem: 6Gbps (tidak ada kemacetan lalu lintas)
Laju penerusan: 8.928Mmps
MAC: 4K
Ukuran buffer paket: 1.75Mb
|
| Media Jaringan |
10BASE-T: CAT3, CAT4, CAT5 un-shielded twisted pair (≤100m)
100/1000BASE-TX: CAT5 atau di atasnya shielded twisted pair (≤100m)
|
| LED |
Daya, Serat, Jaringan, PoE
PWR: Daya
Serat: FX1
On: transmisi normal
Off: transmisi TIDAK normal (modul optik rusak atau terputus)
Tembaga oranye: indikator PoE
On: PoE berfungsi
Off: PoE tidak berfungsi atau ini adalah perangkat Non-PoE
Tembaga hijau: Indikator kecepatan
On: kecepatan transmisi adalah 1000Mbps
Berkedip: dalam transmisi
Off: Terputus atau kecepatan kerja adalah 10/100Mbps
|
Tentang PoE
Tegangan input catu daya PoE: 48V (maks 52V)
Daya output catu daya PoE tunggal: 30W (port 1~4)
Total anggaran: 120W
Tegangan output PoE: 48V
Koneksi terbalik: dukungan
Konsumsi Daya: Pemuatan penuh tanpa PoE≤5W
Kabel PoE: 1/2 (V+), 3/6 (V-)
Standar Industri
ESD: IEC61000-4-2, ±15KV udara, ±6KV kontak
EFT: IEC61000-4-4, Umum ±6KV
Surge: IEC61000-4-5, Diferensial ±2KV, Umum±6KV
Sertifikasi
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Bagian 15 Subpart B (Kelas B) ANSI C63.4: 2014
Daftar Kemasan
- 1 buah sakelar
- 1 buah panduan pengguna
Keterangan
Aksesori (braket rel DIN, modul optik, catu daya, patchcord, kabel jaringan, dll.) TIDAK termasuk dalam kotak kemasan, harap siapkan sendiri atau beli satu set lengkap dari kami
Informasi kotak pengiriman
Ukuran produk: 11.4*9.3*3.5cm
Ukuran kotak bagian dalam: 23*16.5*5.8cm
Berat produk: 0.35Kg
Berat pengepakan: 0.45Kg
Ukuran kotak master: 67*33*47cm
Kuantitas pengepakan: 40Pcs
Berat pengepakan: 20Kg
| Modul Optik Industri |
| OSPL1E06D-85 |
100BASE-FX (850nm) |
| OSPL1E06D |
100BASE-FX |
| OSPL1E20D |
100BASE-LX |
| OSPL1E40D |
100BASE-EX |
| OSBL1E20D-35 |
100BASE-BX-U (TX 1310 RX1550) |
| OSBL1E20D-53 |
100BASE-BX-D (TX 1550 RX1310) |
| OSPL1G05D |
1000BASE-SX |
| OSPL1G06D |
1000BASE-SX (1310nm) |
| OSPL1G20D |
1000BASE-LX |
| OSPL1G40D |
1000BASE-EX |
| OSBL1G20D-35 |
1000BASE-BX-U (TX 1310 RX1550) |
| OSBL1G20D-53 |
1000BASE-BX-D (TX 1550 RX1310) |
| Catu Daya DIN Industri |
| IM-DAC220/DC48V1.6A |
AC220V ke DC48V1.6A, -30℃～70℃ |
| IM-DAC220/DC48V2.5A |
AC220V ke DC48V2.5A, -40℃～70℃ |
Aplikasi Sakelar CCTV PoE
