Solusi DWDM 400G/800G Satu Atap Desain Modular yang Ringkas
Ikhtisar Produk
OM5800 adalah platform transmisi DCI OTN inovatif terdepan di industri yang diluncurkan oleh OLYCOM.
OM5800 memiliki karakteristik ukuran kecil, akses layanan berkapasitas besar, transmisi jarak jauh, pengoperasian dan manajemen GUI Web yang sederhana dan nyaman, pengoperasian yang andal serta penghematan energi dan pengurangan emisi, yang secara efektif memenuhi kebutuhan transmisi interkoneksi pusat data pengguna jarak jauh dan bandwidth besar.
OM5800 memiliki fitur desain modular yang memungkinkan pemisahan optik-listrik untuk pengurangan biaya dan manajemen terintegrasi dalam sasis yang sama.
Dengan kemampuan SDN, menciptakan arsitektur jaringan yang cerdas dan terbuka.
Sistem ini mendukung antarmuka model YANG berdasarkan protokol NetConf/YANG, sekaligus menawarkan beberapa metode manajemen termasuk Web GUI, CLI, NetConf, dan SNMP untuk pengoperasian yang efisien.
Fitur Utama
1. Integrasi ultra-tinggi:
Sasis 1U & 2U, 2U mendukung slot layanan 4*1.6T, 1U mendukung slot layanan 2*1.6T; kartu layanan kompatibel
Sisi klien:
Mendukung GE/10GE/10GWAN/STM64/OTU2/100GE/
OTU4/400GE dll (lihat detail kartu untuk detailnya)
Sisi garis:
Mendukung 100G/200G/400G/800Gbps per gelombang
2. Kapasitas sangat besar:
Sebuah sasis tunggal dapat membawa kapasitas layanan hingga 6,4T, mencapai tingkat terdepan di industri
3. Operasi yang sangat sederhana:
Definisi fleksibel, pemeliharaan cerdas GUI web,
meningkatkan pengoperasian operasi jarak jauh dan
pemeliharaan
Mendukung port jaringan jarak jauh dan port serial
akses, dan mendukung restart dingin dan panas jarak jauh
Mendukung peningkatan sasis dan kartu jarak jauh, impor konfigurasi jarak jauh, dan pengunduhan log jarak jauh
4. Desain kotak putih:
Dukungan untuk protokol Netconf berdasarkan model Yang
GUI Web/CLI/SNMP
Tunggu antarmuka manajemen terbuka, dukung Open API, dan realisasikan pemisahan manajemen
5. Cocok untuk pusat data dan lingkungan ruang mesin:
Mendukung hot plugging pada layanan/pengontrol utama/antarmuka Ethernet/kipas/kartu daya
Seluruh mesin memiliki desain udara depan/setelah udara, dengan kapasitas pembuangan panas yang kuat
Cadangan master 1:1, dukungan untuk Gigabit Ethernet
manajemen, dukungan untuk jaringan OSPF
Kompatibel dengan catu daya AC/HVDC/-48V untuk aplikasi pusat data.
Spesifikasi Produk
|
Nama Proyek
|
Keterangan
|
|
Kapasitas Transmisi
|
96*200Gbps /60*400Gbps
|
|
Unit Manajemen Jaringan
|
-
Sasis 2U/4U: perlindungan cadangan master ganda 1:1
-
Sasis 1U: master tunggal
-
Port manajemen: 2* port listrik Gigabit Ethernet RJ45, 2* port optik Gigabit Ethernet SFP
1 * Port konsol USB tipe C
Port MUX: 2*Port Manajemen Perangkat Mux dan Demux
|
|
Kartu Lapisan Listrik
|
200G TMUX mendukung layanan ganda 2*100G hingga 1*200G
200G TMUX mendukung layanan 20*10G hingga 1*200G
200G TMUX mendukung layanan 10*10G + 1*100G atau 2*100G hingga 1*200G
400G TMUX mendukung layanan 4*100G hingga 1*400G
400G TMUX mendukung layanan 4*100G hingga 2*400G (perlindungan 1+1)
800G TMUX mendukung layanan 8*100G hingga 1*800G
800G TMUX mendukung layanan ganda 2*400G hingga 1*800G
|
|
Kartu Lapisan Optik
|

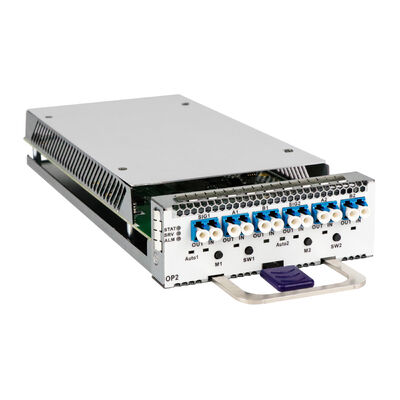

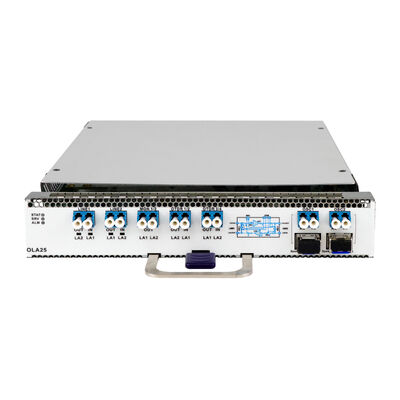

Kartu WSS / Kartu TFF / Kartu OP / Kartu OTDR / Kartu OCM / Kartu OA / Kartu OLA / Kartu PTM / MUX 8 gelombang / MUX 48 gelombang / VMUX 48 gelombang / Kartu MUX 96 gelombang
|
|
Ukuran
|
1/2 Kartu Layanan
|
216 mm (L) * 262 mm (T) * 40 mm (T)
|
|
1/4 Kartu Layanan
|
107 mm (L) * 262 mm (T) * 40 mm (T)
|
|
Sasis 4U
|
Mendukung slot 16*1/4 atau slot 8*1/2
442mm (L) *485mm (T) * 176mm (T)
|
|

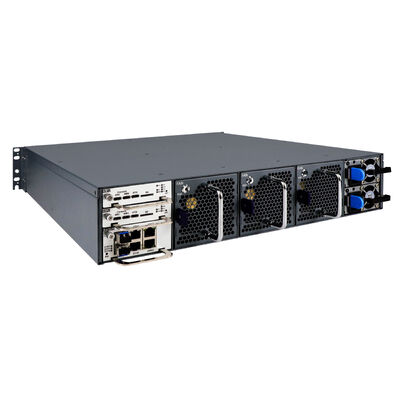

Sasis 2U
|
Mendukung slot 8*1/4 atau slot 4*1/2
442mm (L) *485mm (T) * 88mm (T)
|
|
Sasis 1U
|
Mendukung slot 4*1/4 dan slot 2*1/2
442mm (L) * 485mm (T) * 44mm (T)
|
|
Lingkungan
|
Suhu Kerja
|
-5℃ ~ 45℃
|
|
Suhu Penyimpanan
|
-40℃ ~ 80℃
|
|
Kelembaban
|
5% ~ 95% tanpa kondensasi
|
|
Sumber Daya
|
Cadangan daya ganda 1:1: AC220V/tegangan tinggi DC/-48V opsional
|
|
Pembuangan Daya
|
4U<2300W,2U <1300W; 1U <800W (berdasarkan daya lapisan penuh/kipas dengan kecepatan penuh),
|
Kerangka QC Telekomunikasi
1. Standar Mutu
Mematuhi ISO9001, CE, FCC, RoHS, IEEE, ITU-T
Sertakan persyaratan khusus pelanggan
Tentukan tolok ukur: throughput, latensi, konsumsi daya, daya tahan
2. Proses QC
Inspeksi Masuk: Periksa modul optik, PCB, catu daya, penutup
Kontrol Produksi: Inspeksi AOI, kualitas penyolderan, penyelarasan optik, verifikasi port dan PoE
Pengujian Fungsional:
Sakelar: throughput, VLAN, QoS, keluaran PoE
DWDM: akurasi panjang gelombang, OSNR, tingkat daya optik
Pengujian Lingkungan: suhu (-40~75°C), kelembapan, getaran
Burn-in: operasi beban tinggi, memantau kehilangan dan stabilitas paket
Pemeriksaan Akhir: penampilan, pelabelan, pengujian ulang fungsi penuh
3. Alat Uji
Penganalisis Spektrum Optik (OSA)
Traffic Generator (throughput, latensi)
Penganalisis Protokol (TCP/IP, VLAN)
Ruang lingkungan & meja getaran
4. Dokumentasi
Catatan pengujian lengkap (laporan, kalibrasi, sertifikasi)
Sistem QC untuk ketertelusuran dan pelacakan cacat
5. Perbaikan Berkelanjutan
Analisis Akar Penyebab (RCA)
Lingkaran umpan balik pelanggan
Pelatihan staf reguler
Hasil: keandalan yang lebih tinggi, tingkat kegagalan yang lebih rendah, pengurangan biaya purna jual.
