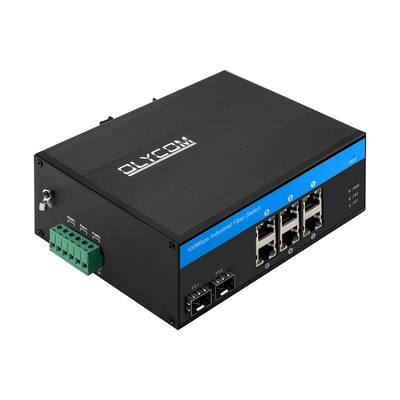

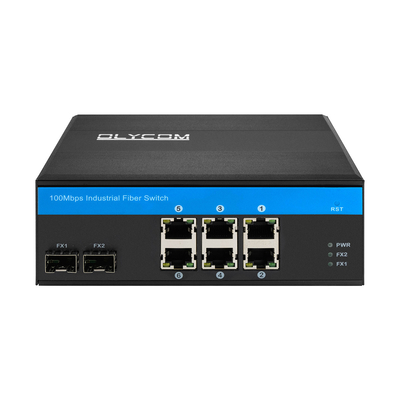

8 Port 10/100Mbps Unmanaged PoE Switch
Fitur Utama dari Switch Ethernet 8 Port
- Pasokan PoE aktif ((DC48V) ke kamera IP PoE, WAP dll melalui kabel tembaga Cat5 atau lebih tinggi
- 2x100Mbps port serat SFP
- 6x10/100Mbps Otomatis mendeteksi RJ45, IEEE 802.3af / pada daya pada 1 ~ 6 port
- Mendeteksi modus PoE ((Non-PoE, 802.3af/at compliant) dari peralatan listrik yang terhubung
- Perlindungan gelombang Ethernet 6KV, beradaptasi dengan lingkungan luar yang keras
- Dukungan MDI/MDIX otomatis
- Mode kontrol aliran: full duplex dengan standar IEEE 802.3x, half-duplex dengan standar tekanan balik
- IEEE 802.3 10Base-T dan IEEE 802.3u 100Base-TX sesuai
- DIN rel atau instalasi dinding
- Jangkauan daya hingga 100 meter
- Memenuhi standar FCC dan CE
- Mekanisme pengalihan penyimpanan dan pengiriman
- Suhu lingkungan operasi: -40°C 75°C
Ini adalah solusi ideal untuk IP Surveillance, angin, listrik, PIS kereta bawah tanah, otomatisasi perakitan, SCADA daya, pengolahan limbah, metalurgi, transportasi cerdas, transportasi kereta api,industri militer dan lainnya
Spesifikasi Switch Serat Industri
| Nama produk |
10/100Mbps Industrial PoE Fiber Switch ((2F+6TP) |
| Nomor model. |
IM-FP266FE |
| Pelabuhan |
2x100M Serat SFP
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km
MM: 1310nm, 2Km; 850nm, 500 meter
4x10/100/1000M UTP RJ45 ((Dukungan MDI/MDIX sensing otomatis)
Blok terminal daya 1x6-PIN
|
| Protokol |
IEEE 802.3 ((10Base-T)
IEEE 802.3u ((100Base-TX)
IEEE 802.3af 15.4W ((PoE)
IEEE 802.3 pada 30W ((PoE+)
|
| Berganti Fitur |
Mode transmisi: penyimpanan dan pengiriman
Penundaan pengiriman: <10us
Bandwidth sistem: 1.6Gbps (non traffic jam)
4K
Ukuran buffer paket: 1.75Mb
|
| Media Jaringan |
10BASE-T: CAT3, CAT4, CAT5 unshielded twisted pair ((≤100m)
100BASE-TX: CAT5 atau lebih tinggi pasangan tersusun terlindung ((≤100m)
|
| LED |
Daya, Serat, Jaringan, PoE
PWR: Daya
Serat: FX1, FX2
On: Transmisi normal
Matikan: transmisi TIDAK normal (modul optik rusak atau terputus)
Kuningan oranye: Indikator PoE
On: PoE bekerja
Off: PoE tidak bekerja atau ini adalah Non-PoE perangkat
Kuningan hijau: Indikator kecepatan
On: kecepatan transmisi adalah 1000Mbps
Berkedip: dalam transmisi
Matikan: Terputus atau kecepatan kerja adalah 10/100Mbps
|
| Konsumsi Daya |
Beban penuh tanpa PoE≤5W |
| Sumber Daya |
Tegangan input sumber daya PoE: 48V (max 52V)
Daya keluar pasokan daya PoE tunggal: 30W (port 1~6)
Total anggaran: 180W
Tegangan keluaran PoE: 48V
Koneksi terbalik: dukungan
|
| Kabel PoE |
1/2 (V+), 3/6 (V-) |
| Lingkungan |
Suhu kerja: -40°C~75°C
Suhu penyimpanan: -40°C~85°C
Kelembaban kerja: 10%~90%, tidak kondensasi
Kelembaban penyimpanan: 10%~95%, non-kondensasi
|
| Standar Industri |
ESD: IEC61000-4-2, ±15KV udara, ±6KV kontak
EFT: IEC61000-4-4, Umum ±6KV
Lonjakan: IEC61000-4-5, Diferensial ±2KV, Umum±6KV
|
| Sertifikasi |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Bagian 15 Subpart B ((Kelas B) ANSI C63.4: 2014
|
| Informasi mekanik |
Shell: Shell logam bergelombang, tingkat kelas IP40
Dimensi: 114*93*35mm
Metode pemasangan: pemasangan Din-rail/Wall
Berat: 0,35Kg/0,45Kg ((Net/Bruto)
|
| Jaminan |
3 tahun, dukungan teknis seumur hidup |
Penjaminan Mutu
- Kami sama sekali tidak pernah menggunakan bahan lama dan direnovasi.
- Selalu sampel pra produksi sebelum produksi massal.
- Biarkan insinyur profesional memeriksa kualitasnya.
- Semua produk telah lulus sertifikasi CE, FCC, ROHS, dan lainnya.
- Selalu pemeriksaan akhir sebelum pengiriman.
Aplikasi CCTV PoE Switch
Daftar kemasan
- 1pc saklar
- 1pc manual pengguna
Perhatikan
Aksesoris ((DIN rail bracket, modul optik, catu daya, patchcord, kabel jaringan dll) TIDAK termasuk dalam kotak kemasan, silakan siapkan sendiri atau membeli satu set penuh dari kami
Informasi kotak pengiriman
Ukuran produk: 15,8*11,5*6cm
Ukuran kotak dalam: 25,3 * 20,8 * 8cm
Berat produk: 0,75Kg
Berat kemasan: 0,9Kg
Ukuran kotak utama: 55,5*40*41cm
Jumlah kemasan: 20 pcs
Berat kemasan: 20kg
Aksesoris
| Modul optik industri |
| OSPL1E06D-85 |
100BASE-FX ((850nm) |
| OSPL1E06D |
100BASE-FX |
| OSPL1E20D |
100BASE-LX |
| OSPL1E40D |
100BASE-EX |
| OSBL1E20D-35 |
100BASE-BX-U ((TX 1310 RX1550) |
| OSBL1E20D-53 |
100BASE-BX-D ((TX 1550 RX1310) |
| Pasokan Daya Industri DIN |
| IM-DAC220/DC48V1.6A |
AC220V sampai DC48V1.6A, -30°C ∼70°C |
| IM-DAC220/DC48V2.5A |
AC220V sampai DC48V2.5A, -40°C ∼70°C |
