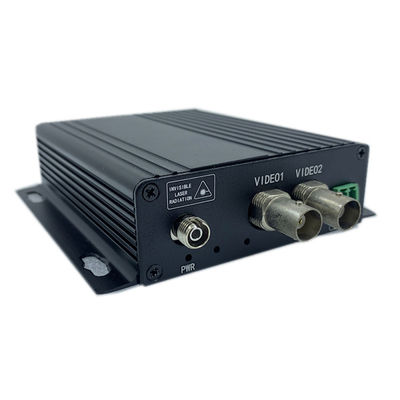

Konverter Media Serat Data RS485 Video AHD CVI TVI
Pendahuluan
Konverter optik digital video Olycom memiliki fitur berikut
Nama Model: OM615-2V↑1D↓WT/R
Fungsi: mengirimkan 2 saluran sinyal video AHD/HDTVI/HDCVI dan 1 saluran data RS485 pada serat optik untuk jarak jauh
Video: 720P, 960P, 1080P adaptif, maks 2MP
Opsi: kontak tertutup, audio, telepon, dan sinyal Ethernet
Fitur Utama
- Tanpa penundaan dan kompresi
- Kehilangan tautan optik rendah – maks 30dB
- Dengan keandalan tinggi
- Transmisi Bi-di pada 1 serat dengan WDM
-
Kotak logam kokoh mini
-
Tersedia dalam bentuk mandiri dan rak 3U
Parameter Teknis
| Video |
| Jumlah Saluran |
2 saluran, dari kamera ke pusat kendali |
| Amplitudo Input / Output Video |
tipikal 1Vpp (puncak-ke-puncak), puncak 1.2Vpp |
| Impedansi Input Video |
BNC 75Ω (tidak seimbang) |
| Pengambilan Sampel Digital |
64MHZ |
| Bandwidth Digital |
512MHZ |
| Gain Diferensial Fase |
10%-90% APL DG<1% (tipikal) |
| Lebar Bit Video |
8 bit |
| Rasio S/N |
>70dB |
| Antarmuka |
BNC |
| Data RS485 |
| Jumlah Saluran |
1 saluran, dari ruang kendali ke kamera |
| Tingkat Data |
115Kbps
|
| Optik |
| Panjang Gelombang |
1310nm/1550nm |
| Daya Keluaran |
-8~3dBm |
| Serat optik |
Mode tunggal: 20Km/40km, mode ganda: 550m |
| Sensitivitas Penerimaan |
-30dBm |
| Antarmuka |
Standar FC, ST/SC opsional |
| Listrik. Lingkungan. Mekanis |
| Tegangan Operasi |
DC 5V1A |
| Suhu Operasi |
-20℃～+70℃ |
| Suhu Penyimpanan |
-45℃～+85℃ |
| Berat |
0,40kg/buah (Berat Bersih), 1,26 kg/pasang (Berat Kotor) |
| Dimensi-mandiri |
179mm × 128,5mm × 28,5mm |
Aplikasi
- Perlindungan keamanan jalan tol dan sistem stasiun tol
- Sistem pemantauan lalu lintas kota
- Sistem pemantauan gedung dan kampus
- Gimnasium (transmisi video dan audio langsung)
Detail Pemesanan
| OM615-2V↑1D↓WT/R-FC20 |
2 saluran video Tx, 1 saluran data RS485 Rx, mode tunggal, serat tunggal, 20Km, konektor FC |
| OM615-2V↑1D↓MT/R-FC5 |
2 saluran video Tx, 1 saluran data RS485 Rx, mode ganda, serat tunggal, 0,5Km, konektor FC |
Daftar di atas adalah item yang paling sering dipesan. Silakan hubungi kami untuk konfigurasi lain.
FAQ
1 T: Berapa waktu tunggu Anda?
A: Biasanya dibutuhkan 2~4 hari kerja untuk produksi dan kemudian akan dikirim.
2 T: Bagaimana Anda akan mengirimkan barang saya?
A: Kami akan mengirimkan barang melalui DHL, UPS atau FEDEX, silakan periksa detail pengiriman dengan nomor pelacakan.
3 T: Tolong beri tahu saya sesuatu tentang MOQ Anda
A: MOQ kami adalah 1 Pcs/Pasang berdasarkan syarat USD atau EUR.
4 T: Sesuatu tentang harga.
A: Komponen berkualitas baik untuk produk kami. Harga rendah untuk pesanan besar dan berulang.
5. T: Apa syarat pembayaran Anda?
A: Dalam banyak kasus kami melakukan transfer kawat T/T dan jumlah penuh harus dikumpulkan sebelum pengiriman.
Untuk pesanan sampel, kami menerima pembayaran PayPal untuk waktu pemrosesan yang lebih singkat.
Terkadang pembayaran Alipay atau WeChat baik-baik saja, tergantung kasusnya.
6. Berapa banyak saluran video yang didukung konverter ini, dan format analog HD apa yang kompatibel?
OM615-2V↑1D↓WT/R mendukung transmisi 2 saluran video secara bersamaan dari kamera ke pusat kendali melalui satu helai serat menggunakan teknologi WDM (Wavelength Division Multiplexing).
Ini sepenuhnya adaptif terhadap format video AHD, HDTVI, dan HDCVI pada resolusi 720P, 960P, dan 1080P hingga 2MP, yang berarti tidak diperlukan pemilihan format manual saat menghubungkan kamera dari produsen yang berbeda. Konverter secara otomatis mengenali format sinyal yang masuk dan mentransmisikannya tanpa kompresi atau penundaan, menjaga kualitas gambar penuh di seluruh tautan serat.
Ini menjadikannya solusi ideal untuk lingkungan kamera campuran di mana berbagai format analog HD digunakan di seluruh infrastruktur pengawasan yang sama.
7. Bisakah saya mengontrol kamera PTZ melalui konverter ini, dan bagaimana cara kerja saluran data RS485?
Ya. OM615-1S3GWT/R mencakup 1 saluran transmisi data RS485 yang berjalan ke arah yang berlawanan dengan sinyal video, dari ruang kendali kembali ke ujung kamera.
Desain dua arah ini memungkinkan perintah kontrol kamera PTZ dikirim melalui helai serat tunggal yang sama yang membawa sinyal video, menghilangkan kebutuhan akan kabel data terpisah antara pusat kendali dan lokasi kamera. Saluran RS485 mendukung tingkat data hingga 115Kbps, yang cukup untuk semua protokol kontrol PTZ standar termasuk Pelco-D, Pelco-P, dan sebagian besar protokol spesifik produsen.
Baik video maupun data RS485 ditransmisikan secara bersamaan pada satu serat menggunakan panjang gelombang 1310nm dan 1550nm melalui WDM, membuat instalasi jauh lebih sederhana dan lebih hemat biaya.
8. Berapa jarak transmisi maksimum, dan apakah mendukung serat mode tunggal dan mode ganda?
Konverter ini mendukung konfigurasi serat yang fleksibel untuk memenuhi skala proyek yang berbeda dan infrastruktur serat yang ada. Untuk penerapan serat mode tunggal, ini mendukung jarak transmisi hingga 20km atau 40km tergantung pada varian model yang dipesan. Untuk lingkungan serat mode ganda, ini mendukung jarak hingga 550 meter.
Tautan optik mendukung anggaran kerugian maksimum 30dB, memberikan margin yang cukup untuk mengakomodasi kerugian serat dunia nyata dari konektor, sambungan, dan jalur kabel. Antarmuka standar adalah FC, dengan opsi konektor SC dan ST juga tersedia berdasarkan permintaan.
Saat melakukan pemesanan, harap tentukan jarak dan jenis serat yang Anda butuhkan agar kami dapat mengonfirmasi varian model yang benar, karena versi mode tunggal dan mode ganda dipesan secara terpisah.
9. Apa aplikasi tipikal untuk konverter serat video ini?
OM615-2V↑1D↓WT/R dirancang khusus untuk proyek pengawasan dan pemantauan profesional di mana video analog HD perlu ditransmisikan dengan andal dari jarak jauh tanpa degradasi sinyal.
Lingkungan penerapan tipikal meliputi sistem keamanan jalan tol dan stasiun tol, jaringan pemantauan lalu lintas kota, instalasi pengawasan gedung dan kampus, dan transmisi video langsung di gimnasium dan tempat besar. Ini juga sangat cocok untuk proyek pemerintah, otoritas transportasi, dan keselamatan publik di mana operasi berkelanjutan 24/7 dan integritas sinyal adalah persyaratan penting.
Konverter tersedia dalam konfigurasi mandiri dan rak 3U, membuatnya dapat beradaptasi baik untuk instalasi satu situs kecil maupun pusat pemantauan terpusat besar yang menampung banyak tautan serat.
