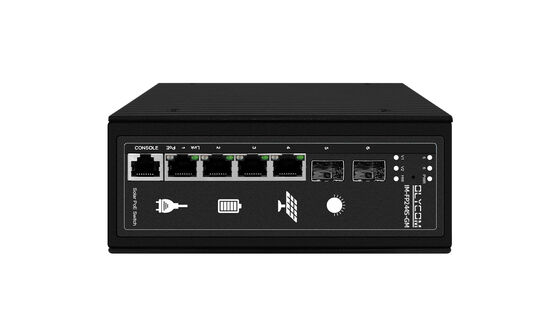

In-Built MPPT Solar PoE Switch L2 Managed Gigabit Ethernet 4 Port

Nama produk

10/100/1000Mbps Managed Industrial Solar PoE Switch ((2F+4TP)

Nomor model.

IM-FP244S-GM

Pelabuhan

4*10/100/1000Base TX PoE port (Data)

2*100/1000M port SFPl

Pelabuhan PoE

1 port mendukung IEEE802.3af/at/poe++/bt, max 90W PoE keluar

2-4 port mendukung IEEE802.3af/at,max 30W/port,PoE out

Mengelola pelabuhan

Satu port konsol

Kunci Reset

satu

Jembatan PoE

Maksimal 120W

Protokol jaringan

IEEE 802.3;

IEEE 802.3u 100BASE-TX;

IEEE 802.3ab1000BASE-T;

IEEE 802.3x;

IEEE 802.3z 1000BASE-X;

IEEE 802.3af/at; AI PSE;

IEEE 802.3ad;

IEEE 802.3q,IEEE 802.3q/p;IEEE 802.1w,IEEE 802.1d,IEEE 802.1S

STP ((Spanning Tree Protocol);RSTP/MSTP ((Rapid Spanning Tree Protocol)

Protokol jaringan cincin EPPS;protokol jaringan cincin EAPS

Spesifikasi Pelabuhan

10/100/1000BaseT ((X) Otomatis

Modus penerus

penyimpanan dan pengiriman (kecepatan penuh kabel)

Bandwidth

20Gbps

Pengiriman Paket

40.32pps

Tabel alamat MAC

8K

cache

4.1M

Jarak Transmisi

10BASE-T:Kategori 3,4,5 UTP ((=250meter)

100BASE-TX:Cat5 atau lebih baru UTP ((= 100 meter)

1000BASE-TX: Cat6 atau lebih baru UTP ((=1000 meter)

1000BASE-SX:62.5μm/50μm MMF ((2m~550m)

1000BASE-LX:62.5μm/50μm MM ((2m~550m) atau 10μm SMF ((2m~5000m) Mendukung BIDI universal

Tingkat

Ethernet 10Mbps half duplex, 20Mbps full duplex

Ethernet cepat 100Mbps setengah dupleks, 200Mbps full duplex

Gigabit Ethernet 2000Mbps fuli duplex

CPU

500 MHz

Flash

16M

RAM

128M

Watt

Pengisian + beban penuh: 300w;

Saklar fungsi saklar

PWR: Indikator daya

SYS: Indikator sistem

Port jaringan: (indikator koneksi jaringan hijau terang)

Lampu indikator PoE: (lampu oranye indikator koneksi jaringan)

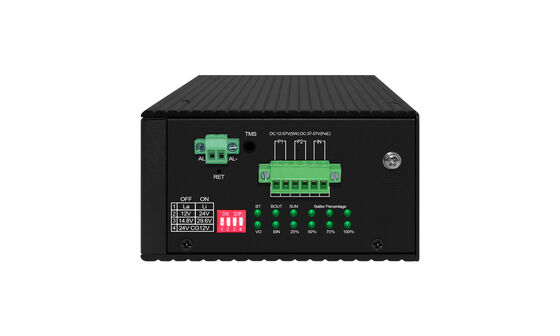

Indikator LED pengisian

BT: Indikator status baterai; VO: POE boost sukses indikator

BOUT: indikator debit baterai; BIN: indikator pengisian baterai

SUN: Indikator status energi surya; 25%-100%: Indikator tingkat baterai

Fungsi pengisian

Pengisian penuh otomatis, efisiensi maksimum 98%, arus pengisian maksimum 15A

Kontrol MPPT terintegrasi

Fungsi perlindungan baterai terintegrasi

Pengakuan tegangan baterai sepenuhnya otomatis

Sistem aktivasi otomatis baterai lithium terintegrasi

Sistem perlindungan start-up kapasitas rendah terintegrasi

Antarmuka pemantauan suhu baterai terintegrasi

Mendukung fungsi perlindungan suhu tinggi

Masukan daya

Mendukung input panel surya 12V (≤32V) / dipasangkan dengan baterai 12V

Mendukung input panel surya 24V (≤45V) / dipasangkan dengan baterai 24V

Kekuatan maksimum 1200W

Tegangan masukan surya maksimum: 57V

Mendukung DC input 37-57V

Mendukung DC / baterai pengisian dan debit 32-45V

Jenis baterai

Standar 6 jenis baterai

1: 12V baterai asam timbal

2: 24V baterai asam timbal

3: Paket baterai lithium 12,6V

4: Paket baterai lithium 25,2V

5: 14.8V baterai lithium besi fosfat

6: 29,6V baterai lithium besi fosfat

Parameter baterai yang dapat disesuaikan

Mendukung kapasitas maksimum 500AH

Lingkungan penggunaan

Suhu operasi: -20°C ~ 65°C

Suhu penyimpanan: -40°C ~ 70°C

Kelembaban kerja :10%~90%, RH Tidak koagulasi

Kelembaban penyimpanan: 5%~90%, RH Tidak koagulasi

Petir

Tingkat perlindungan

6KV 8/20us;8KV ESD perlindungan elektrostatik

IP40

ukuran ((L*W*H)

Ukuran produk:157mm*115mm*45mm

Ukuran kemasan:410mm*280mm*100mm

N.W/G.W ((kg)

3.5/4.1kg (Lain: Produk ini tidak termasuk panel surya atau baterai)

Pemasangan

Jenis rel DIN (dengan lug pemasangan dinding)

Jaminan

Seluruh perangkat selama 1 tahun ((Aksesori tidak termasuk)

Jenis Baterai

Baterai asam timbal

Baterai lithium

Baterai lithium besi fosfat

Tegangan baterai

12V

24V

12.6V

25.2V

14.8V

29.6V

Mode pengisian

MPPT ((Limitasi arus dan tegangan - arus konstan - limitasi tegangan - Tekanan dan limitasi arus --- muatan terapung)

MPPT (arus dan tegangan yang membatasi tegangan konstan arus konstan)

Fungsi pengisian bantu

Dukungan

Ambang Deteksi Tegangan Baterai

< 12,6V

< 24,8V

< 12,2V

< 24,4V

< 14,2V

< 28,8V

Listrik pengisian nominal

15A

Arus terapung

50mA-1000mA

️

Waktu mengambang

3 jam

️

Stop pengisian

Waktu float kedatangan

Tegangan nominal dan arus pengisian bersamaan < 30mA

Listrik pelepasan nominal

6.5A

3.6A

8.5A

4A

6.5A

4A

Tegangan keluaran PoE

42 ~ 57V

Kekuatan output PoE

Maksimal 120W

Tegangan sirkuit terbuka fotovoltaik

32V

45V.

32V

45V.

32V

45V.

Input fotovoltaik

Maksimal 57V, Maksimal 1200W

Tegangan pengisian maksimum

14.7V

29.6V

12.6V

25.2V

14.8V

29.6V

Tegangan muatan terapung

13.7V

27.4V

️

️

️

️

Tegangan pemotongan pembuanganE

10.1V

20.2V

9V

18V

10.2V

20.4V

Jenis

Spesifikasi standar jenis baterai 6 (12V baterai * 3, 24V baterai * 3) Parameter baterai yang dapat disesuaikan

Mendukung hingga 500AH

Perlindungan atas suhu

Mendukung penutupan otomatis motherboard di atas suhu dan baterai di atas suhu (opsional)

Perlindungan input

Perlindungan atas arus, tegangan, penundaan start dan anti koneksi

Fungsi output

Overcurrent, overvoltage dan sirkuit pendek

Lampu indikator

Indikator operasi normal sistem, lampu baterai, indikator normal masukan, indikator debit muatan dan indikator kesalahan komposit multifungsi

Suhu kerja

-20°C ~ +65°C
