Analog Video Data Audio Contact Closure Konverter Serat Optik
Nama Model: OM610-1V↑1D↑↓1A ↑↓1K↑↓1EWT/R
Kami mendukung nama model Anda
Juga disebut sebagai konverter serat, konverter media, konverter video optik, pemancar dan penerima video serat optik ini menyediakan fungsi berikut dan dengan demikian disukai pemerintah,militer, dan proyek dan tender lingkungan medis.
Spesifikasi
| Optik | |
| Panjang gelombang | 1310nm/1550nm |
| Kekuatan output | -8 ~ 3dBm |
| Serat optik |
Mode tunggal (9/125um) 20Km sampai 80Km Multimode (50/125um) 1Km, (62.5/125um) 500m |
| Menerima Sensitivitas | -30dBm |
| Antarmuka | FC/ST/SC |
| Video | |
| Bandwidth | 8 MHz |
| Sistem yang Kompatibel | NTSC/PAL/SECAM |
| Impedansi/Tegangan | BNC 75Ω (tidak seimbang) / 2.0Vp-p |
| Keuntungan Diferensial | < ± 1% |
| Fase Diferensial | < ± 1 |
| Rasio S/N | >60dB ((pemeriksaan) ((8 bit) |
| Antarmuka | BNC |
| Data | |
| Protokol Data | RS232, RS422, Manchester, data BIPHASE |
| Bandwidth | 0~300kbps |
| Tingkat kesalahan | 10-9 |
| Antarmuka | Terminal Phoenix |
| Audio | |
| Impedansi / Tegangan | 600 ohm (tidak seimbang) / 2.0Vp-p |
| Tanggapan Frekuensi | 10 ~ 20 kHz |
| Total Harmonik Distorsi | < 0,05% |
| Fase Diferensial | < ± 1 |
| Rasio S/N | > 95dB (pemeratan) |
| Antarmuka | Terminal Phoenix |
| Tingkat Sampel | 48k Hz |
| Resolusi | 16 bit |
| Penutupan Kontak | |
| Masukan sinyal | Alarm, input biner, dukungan TTL RS-232/422/485 atau tombol saklar pasif |
| Output sinyal | Alarm sembarang, output biner, dukungan TTL RS-232/422/485 atau output relay |
| Antarmuka | Terminal Phoenix |
| Ethernet | |
| Mode Kerja | Full duplex / half duplex, autosensing |
| Kecepatan Jaringan | 10/100Mbps, sensing otomatis |
| Antarmuka | RJ45 |
| Listrik, lingkungan, mekanik. | |
| Tegangan Operasi |
Standalone:220VAC sampai 5V/12VDC, Rack: dual 220V/-48V AC Kartu: didukung oleh sasis |
| Suhu operasi | -35°C+75°C |
| Suhu penyimpanan | -45°C+85°C |
| Kelembaban | 0~95% tidak kondensasi |
| Dimensi dan Berat | Standalone dan kartu: tergantung pada konfigurasi yang berbeda Chassis: 19 ′′3U |
Aplikasi
Rincian Pemesanan
Seri Olycom OM610 pemancar optik dan penerima menawarkan berbagai konfigurasi,mulai dari pengaturan sederhana dengan saluran tunggal dari jenis sinyal tertentu untuk solusi canggih dengan banyak saluran sinyal yang berbeda (video, audio, data, telepon, alarm, dan Ethernet).
Konfigurasi fleksibel terbuka untuk kustomisasi dan ODM untuk memenuhi berbagai kebutuhan.
| OM610-1V↑1D↓1P1E WT/R | 1ch video Tx + 1ch RS485 data Rx + 1ch 10/100M Ethernet + 1 Telepon. |
| OM610-1V↑2D↓2A↑1E WT/R | 1ch video Tx + 2ch RS485 data Rx + 2ch audio Tx + 1ch 10/100M Ethernet |
| OM610-1V↑2D↓2A↑2K↑WT/R | 1ch video Tx + 2ch data RS485 Rx + 2ch audio Tx + 1ch kontak penutupan Tx |
| OM610-2P1EWT/R | 2ch Telepon + 1ch 10/100M Ethernet |
| OM610-2V↑1D↓1P1E WT/R | 2ch video Tx + 1ch RS485 data Rx + 1ch 10/100M Ethernet + 1 Telepon. |
| OM610-2V↑2D↓2A↑1E WT/R | 2ch video Tx + 2ch RS485 data Rx + 2ch audio Tx + 1ch 10/100M Ethernet |
| OM610-4EWT/R | 4ch 10/100M Ethernet |
| OM610-4P2D↓WT/R | 4ch Telepon+ 2ch RS485 data Rx |
| OM610-4V↑1D↓4E WT/R | 4ch video Tx + 1ch data RS485 Rx + 4ch 10/100M Ethernet |
| OM610-4V↑1D↓4PWT/R | 4ch video Tx + 1ch RS485 data Rx + 4ch Telepon |
| OM610-4V↑12D↓WT/R | 4ch video Tx + 12ch RS485 data Rx |
| OM610-2D↓8PWT/R | 2ch RS485 data Rx + 8ch Telepon |
| OM610-20D↓WT/R | 20ch data RS485 Rx |
| Kode Nomor Item | |
| OM600 |
OM600-Video Optical Transmitter / Receiver, 610-desktop standalone, 620-kartu gaya, 613-mini seri, 615-HD seri |
| V | Video |
| A | Audio |
| D | Data |
| K | Alarm (I/O, penutupan kontak) |
| P | Telepon |
| E | Ethernet |
| M,W | M-Multi-mode, W-Single mode |
| S,U | S-1310nm, U-1550nm |
| T,R | T-Transmitter, R-Receiver |
| FC,ST,SC,LC | Jenis konektor serat |
| ↑,↓, ↑↓ | ↑- maju (dari TX ke RX), ↓ - mundur (dari RX ke TX), ↑↓- bidirectional |
| 1,2,3... | Angka di depan jumlah sinyal saluran yang diperlukan |
| 05, 20, 40... | Angka di sebelah jarak kerja konektor serat |

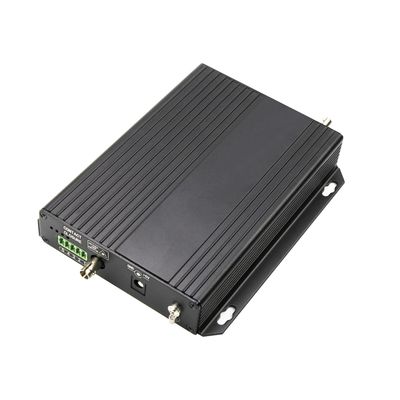

Foto produk
