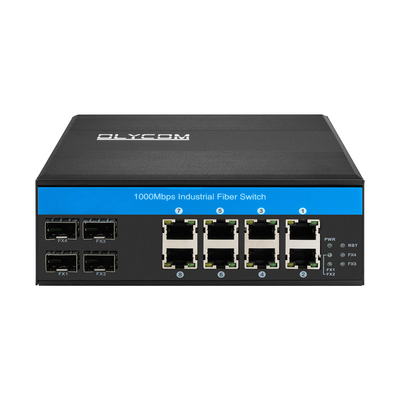

Olycom 8-port industri gigabit sakelar serat
Fitur utama dari sakelar jaringan yang tidak dikelola
- Port serat SFP 4x1000mbps
- 8x10/100/1000Mbps Auto-sensing RJ45, IEEE 802.3af/AT Power on to 1 ~ 8 ports
- 6kV Ethernet Surge Protection, beradaptasi dengan lingkungan luar yang keras
- Dukung MDI/MDIX AUTO
- Mode kontrol aliran: Dupleks penuh dengan standar IEEE 802.3x, setengah dupleks dengan standar tekanan belakang
- IEEE 802.3 10Base-T dan IEEE 802.3U 100base-tx patuh
- Instalasi rel atau dinding din
- Mematuhi standar FCC dan CE
- Mekanisme switching toko-dan-maju
- Suhu Lingkungan Operasi: -40 ° C ～ 75 ° C
Ini adalah solusi yang ideal untuk pengawasan IP, angin, listrik, PI kereta bawah tanah, otomatisasi perakitan, Power SCADA, perawatan limbah, metalurgi, transportasi cerdas, transportasi kereta api, militer dan industri lainnya
Spesifikasi sakelar serat optik
| Nama Produk |
10/100/1000Mbps Sakelar Serat Industri (4F+8TP) |
| Model No. |
Im-fs480ge |
| Pelabuhan |
Serat SFP 4x1000m
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40 ~ 120 km
Mm: 1310nm, 2km; 850nm, 500 meter
8x10/100/1000m UTP RJ45 (Dukung MDI/MDIX Auto-Sensing)

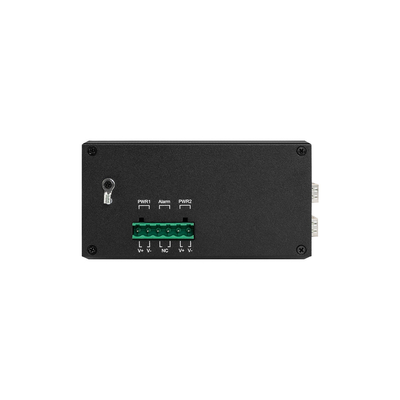

Blok terminal daya 1x6-pin
|
| Protokol |
IEEE 802.3 (10base-t)
IEEE 802.3U (100base-tx)
IEEE 802.3AB (1000Base-TX)
|
| Fitur beralih |
Mode Transmisi: Penyimpanan dan Maju
Penundaan Penerusan: <10us
Bandwidth Sistem: 24Gbps (selai non-traffik)
Mac: 4K
Ukuran buffer paket: 1.75MB
|
| Media jaringan |
10base-t: cat3, cat4, cat5 tidak dilarutkan pasangan twisted (≤100m)
100/1000Base-TX: CAT5 atau di atas pasangan Twisted Shielded (≤100m)
|
| LED |
Daya, Serat, Jaringan, Poe
PWR: Kekuatan
Serat: FX1, FX2, FX3, FX4
ON: Transmisi normal
OFF: Transmisi tidak normal (modul optik yang rusak atau terputus)
Copper Orange: Indikator POE
ON: Poe bekerja
Off: Poe tidak berfungsi atau ini adalah perangkat non-poe
Tembaga Hijau: Indikator Kecepatan
ON: Kecepatan transmisi adalah 1000Mbps
Berkedip: Dalam transmisi
OFF: Kecepatan kerja terputus adalah 10/100mbps
|
| Konsumsi daya |
Pemuatan penuh tanpa poe≤5w |
| Catu daya |
Input DC12V ~ DC52V yang berlebihan, biasanya DC12V/DC24V/DC48V
Koneksi terbalik: Dukungan
|
| Lingkungan |
Suhu kerja: -40 ° C ～ 75 ° C.
Suhu penyimpanan: -40 ° C ～ 85 ° C.
Kelembaban Kerja: 10%～ 90%, non-kondensasi
Kelembaban Penyimpanan: 10%～ 95%, tidak mengondensasi
|
| Standar Industri |
ESD: IEC61000-4-2, ± 15kV udara, ± 6kV kontak
EFT: IEC61000-4-4, Umum ± 6kV
Surge: IEC61000-4-5, diferensial ± 2kV, umum ± 6kv
|
| Sertifikasi |
CE-EMC: EN 55032: 2015+AC: 2016+A1: 2020+A11: 2020
EN 55035: 2017+A11: 2020/EN IEC 61000-3-2: 2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC: 2022
CE-LVD: EN IEC 62368-1: 2020+A11: 2020
FCC: 47 CFR FCC Bagian 15 Subbagian B (Kelas B) ANSI C63.4: 2014
|
| Informasi Mekanis |
Shell: Shell Logam Bergelombang, Tingkat Kelas IP40
Dimensi: 158*115*60mm
Metode Pemasangan: DIN-RAIL/WALL MOUNDING
Berat: 0,75kg/0,9kg (bersih/kotor)
|
| Jaminan |
3 tahun, dukungan teknis seumur hidup |
Jaminan kualitas
- Kami sama sekali tidak pernah menggunakan bahan lama dan diperbaharui.
- Selalu sampel pra-produksi sebelum produksi massal;
- Mintalah insinyur profesional memeriksa kualitasnya.
- Semua produk telah melewati CE, FCC, ROHS, dan sertifikasi lainnya
- Selalu inspeksi akhir sebelum pengiriman
Daftar pengemasan sakelar serat
Panduan Pengguna *1 PC
8 Port Industrial Sakelar Optik *1 PC
Kartu garansi *1 pc
Komentar
Aksesori (braket kereta api, modul optik, catu daya, patchcord, kabel jaringan dll.) Tidak termasuk dalam kotak pengepakan, harap persiapkan sendiri atau beli satu set dari kami
Informasi Kotak Pengiriman
Ukuran Produk: 15.8*11.5*6cm
Ukuran kotak dalam: 25.3*20.8*8cm
Berat produk: 0,75kg
Berat Kemasan: 0,9kg
Ukuran kotak master: 55.5*40*41cm
Jumlah Pengepakan: 20pcs
Berat Kemasan: 20kg
Aplikasi Gigabit LAN Switch
Aksesoris
| Modul Optik Industri |
| OSPL1G05D |
1000base-sx |
| OSPL1G06D |
1000Base-SX (1310nm) |
| OSPL1G20D |
1000base-lx |
| OSPL1G40D |
1000base-ex |
| OSBL1G20D-35 |
1000Base-BX-U (TX 1310 RX1550) |
| OSBL1G20D-53 |
1000Base-BX-D (TX 1550 RX1310) |
| Catu Daya DIN Industri |
| IM-DAC220/DC12V1.67A |
AC220V ke DC12V1.67A, -30 ℃～ 70 ℃ |
| IM-DAC220/DC24V1A |
AC220V ke DC24V1A, -30 ℃～ 70 ℃ |
FAQ
1, chip apa yang didasarkan?
Olycom: Realtek
2, bisakah saya menyesuaikannya?
OLYCOM: Ya
Kami mendukung layanan OEM seperti logo, nama model, label, topeng PVC dan bagian produk (kit pemasangan, blok terminal daya dll.)
3, apakah itu dikelola?
Olycom: Tidak
Ini hanya plug-and-play sederhana, tetapi kami memiliki model terkelola (im-fs480gm)
