Konverter data video bidi audio audio serat optik analog BNC CCTV
Pendahuluan
nama model: OM610-2V2D2AWT/R, Anda boleh menulis nama model Anda
fungsi dasar: video data audio over fiber extender
kategori: Konverter optik video
aplikasi: pengawasan CCTV, proyek lingkungan pemerintah, dan medis
- perpanjangan 30km melalui serat mode tunggal
- konektor ST
-
Casing logam yang kokoh
-
Tanpa EMI, RFI, dan ground loop
- Tingkat kuantifikasi tinggi 8 BIT
-
Tersedia dalam sistem mandiri dan rak 19”3U
-
Kerugian tautan optik rendah – maks 30dB
-
Hot plug-and-play dengan catu daya sakelar
Spesifikasi
| Optik |
| Panjang Gelombang |
1310nm/1550nm |
| Daya Keluaran |
-8~3dBm |
| Serat Optik |
Mode tunggal (9/125um) 20Km hingga 80Km
Multimode (50/125um) 1Km, ( 62.5/125um) 500m
|
| Sensitivitas Penerimaan |
-30dBm |
| Antarmuka |
ST |
| Video |
| Bandwidth |
8MHZ |
| Sistem yang Kompatibel |
NTSC/PAL/SECAM |
| Impedansi/Tegangan |
BNC 75Ω (tidak seimbang) / 2.0Vp-p |
| Penguatan Diferensial |
< ±1% |
| Fase Diferensial |
< ±1 |
| Rasio S/N |
>60dB(penimbangan)(8 bit) |
| Antarmuka |
BNC |
| Data |
| Protokol Data |
RS232, RS422, RS485, Manchester, data BIPHASE |
| Bandwidth |
0~300kbps |
| Tingkat kesalahan |
10-9 |
| Antarmuka |
Terminal Phoenix |
| Audio |
| Impedansi / Tegangan |
600ohm(tidak seimbang) / 2.0Vp-p |
| Respons Frekuensi |
10~20kHz |
| Distorsi Harmonik Total |
<0.05% |
| Fase Diferensial |
< ±1 |
| Rasio S/N |
>95dB(penimbangan) |
| Antarmuka |
Terminal Phoenix |
| Tingkat Sampel |
48k Hz |
| Resolusi |
16 bit |
| Sasis dan Kartu |
| Jumlah Slot Sasis |
18 slot |
| Kompatibilitas (dengan kartu) |
kartu 1~4ch (18pcs); kartu 8ch (9pcs) |
| Fleksibilitas |
Mendukung instalasi campuran konfigurasi yang berbeda |
| Kartu |
Dalam PCB 4ch (153x100x10mm) atau ukuran PCB 8ch (153x100x25mm)
konfigurasi yang membutuhkan ukuran lebih besar tidak dapat digunakan dengan sistem ini
|
| Listrik. Lingkungan. Mekanis |
| Tegangan Operasi |
Mandiri: 220VAC hingga 5V/12VDC, Rak: ganda 220V/-48V AC
Kartu: ditenagai oleh sasis
|
| Suhu Operasi |
-35℃～+75℃ |
| Suhu Penyimpanan |
-45℃～+85℃ |
| Kelembaban |
0~95% non-kondensasi |
| Dimensi dan Berat |
Mandiri dan kartu: tergantung pada konfigurasi yang berbeda, Sasis: 19”3U |
Aplikasi
- Sistem pemantauan gedung dan kampus
- Pertahanan perbatasan, pertahanan nasional pemantauan
- Sistem pemantauan kota aman
Opsi Pemesanan
| OM610-4EWT/R |
4ch 10/100M Ethernet |
| OM610-4P2D↓WT/R |
4ch Telepon+ 2ch data RS485 Rx |
| OM610-4V↑1D↓4E WT/R |
4ch video Tx + 1ch data RS485 Rx + 4ch 10/100M Ethernet |
| OM610-4V↑1D↓4PWT/R |
4ch video Tx + 1ch data RS485 Rx + 4ch Telepon |
| OM610-4V↑12D↓WT/R |
4ch video Tx + 12ch data RS485 Rx |
| OM610-2D↓8PWT/R |
2ch data RS485 Rx + 8ch Telepon |
| OM610-1V↑↓1D↑↓1A↑↓1K↑↓WT/R |
1ch video bi-di + 1ch data RS485 bi-di + 1ch audio bi-di + 1ch penutupan kontak bi-di |
| OM610-2D↑↓4A↑↓1E WT/R |
4ch audio bi-di + 2ch data RS485 bi-di + 1ch 10/100M Ethernet |
| OM610-1V↑1D↑↓3A↑2K↑↓WT/R |
1ch video Tx + 2ch data RS485 bi-di + 3ch audio Tx + 1ch penutupan kontak bi-di |
| OM610-4V↑2D↓2A↑1E 1P2K↑WT/R |
4ch video Tx + 2ch data RS485 Rx + 2ch audio Tx + 1ch 10/100M Ethernet + 1ch Telepon + 2ch Penutupan Kontak Tx |

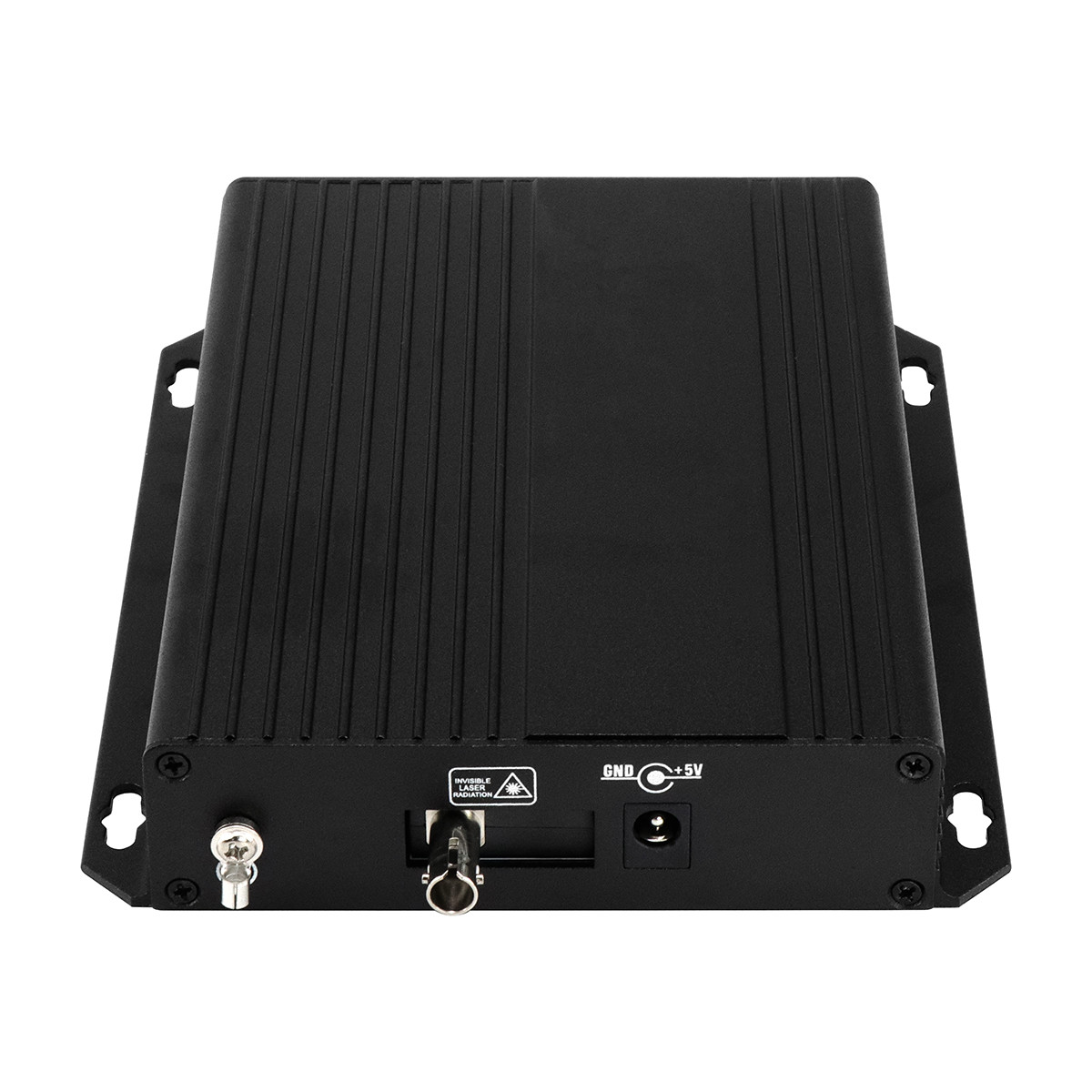

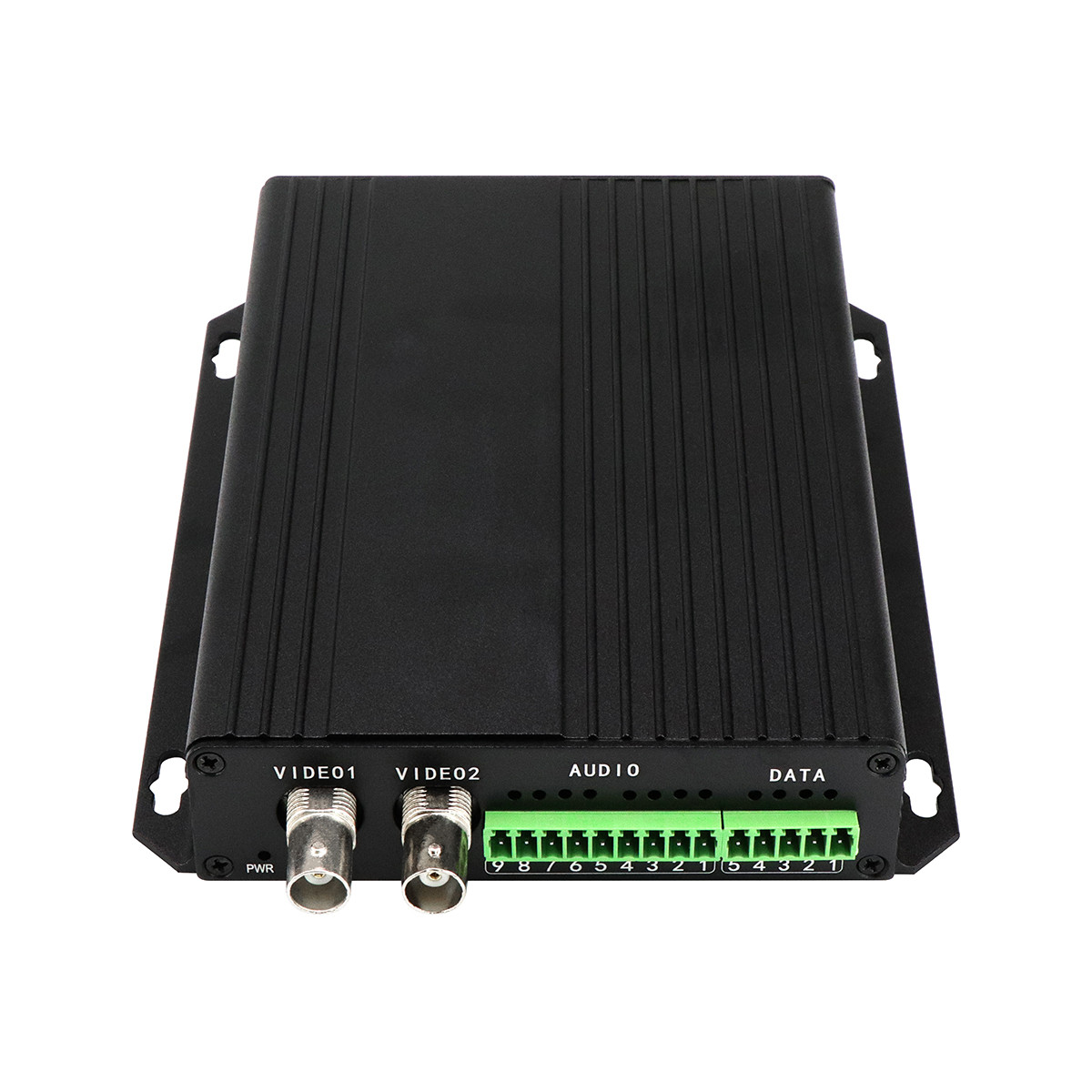

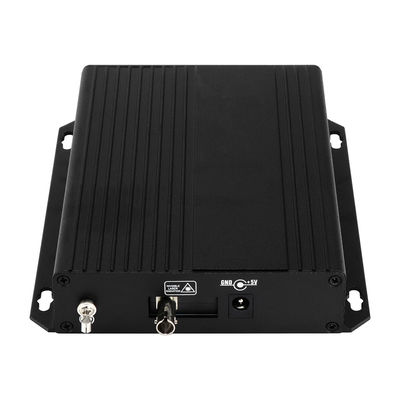

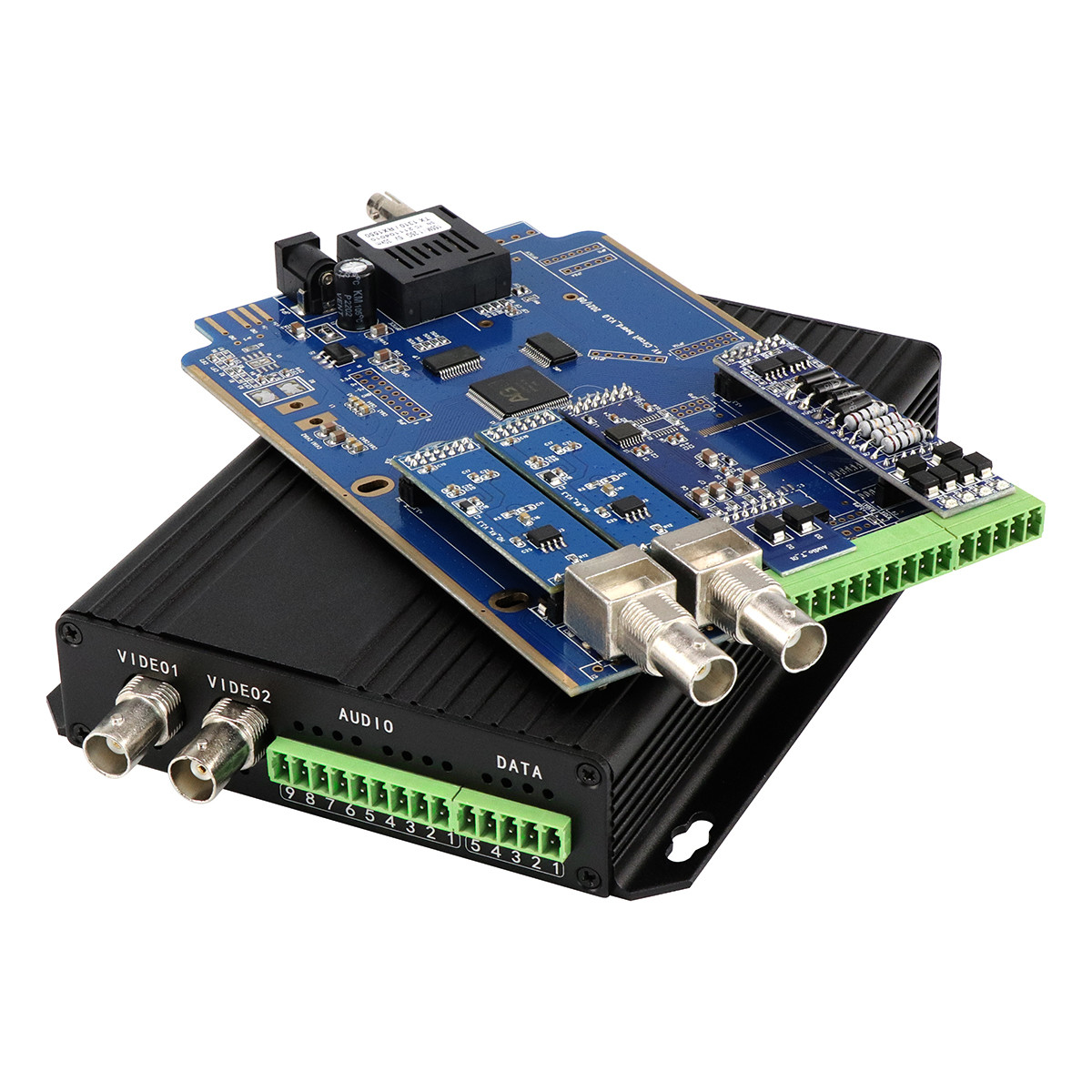

Gambar Aktual
