L2 Managed Gigabit Ethernet PoE Switch 8 Port
Fitur Utama dari Olycom PoE Switch
- 8*10/100/1000Base-T RJ45 PoE, 2*1000/2500Base-X slot SFP

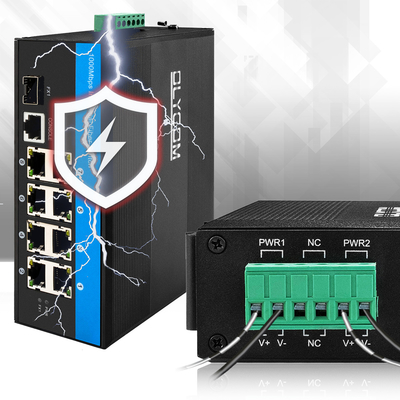

- Input daya redundant 44-57V dengan polaritas reverse/overcurrent protection
- Memenuhi standar IEEE802.3af PoE dan IEEE802.3at PoE+
- VLAN/Klasifikasi VLAN/QinQ/STP, RSTP, MSTP
- Port Mirroring/DHCP/Multicast/ACL/IGMP/QoS/LLDP/802.1X/Dying Gasp/SFP DDM
- Manajemen IPV6/Manajemen PoE/Web/SNMP/Telnet/TFTP/Peningkatan Web
- Dukungan protokol G.8032 ERPS, waktu pemulihan≤20ms
- Dukungan perlindungan gelombang 6KV dan ESD: Air-15kV, Contact-8kV Protection
- Desain perangkat keras tanpa kipas IP40 dan Din-rail
- Suhu operasi: -40°C~+75°C
Dengan fitur di atas, ini adalah solusi ideal untuk IP Surveillance, angin, listrik, otomatisasi perakitan, PIS kereta bawah tanah, SCADA daya, pengolahan limbah, metalurgi, transportasi cerdas,transportasi kereta api, militer dan industri lainnya
Data teknis dari L2 Managed Switch
| Nama produk |
10 Port Hybrid Rate Layer 2+ Managed Industrial Ethernet PoE Switch |
| Nomor model. |
IM-FP188GW |
| Pelabuhan |
2*100/1000/2500Mpbs SFP port
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km
MM: 1310nm, 2Km; 850nm, 500 meter
8*10/100/1000M UTP RJ45 ((Support MDI/MDIX auto-sensing)
|
| Protokol |
IEEE 802.3
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
ITU-T G.8023 EPR/Y.1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
IEEE802.3af
IEEE802.3at
|
| Berganti Fitur |
Mode transmisi: penyimpanan dan pengiriman
Penundaan pengiriman: <10us
Bandwidth sistem: 26Gbps (tidak macet)
Ukuran DRAM: 128M
Ukuran flash: 16M
Ukuran buffer paket: 4Mb
VLAND ID: 4096
Ukuran tabel alamat MAC: 8K
Jumbo Frame: 9.6KB
|
| Media Jaringan |
10BASE-T: CAT3, CAT4, CAT5 unshielded twisted pair ((≤100m)
100/1000BASE-TX: CAT5 atau lebih tinggi pasangan terbalik terlindung ((≤100m)
|
| LED |
Daya, jaringan, serat
PWR: Daya
Oranyeu: Link/ACT
Hijau: Kecepatan Jaringan 1000M ((mati saat 100Mb/s)
Serat: FX1
|
| Sumber Daya |
Tegangan masukan: 48V (maksimal 52V)
Tegangan keluaran PoE: 48V
Daya keluar PoE tunggal: 30W ((port 1~8)
Anggaran maksimum: 240W
Koneksi terbalik: dukungan
Jarak PoE: 100 meter
|
| Kabel PoE |
PoE af/at: 1/2 ((V+), 3/6 ((V-) |
| Lingkungan |
Suhu kerja: -40°C~75°C
Suhu penyimpanan: -40°C~85°C
Kelembaban kerja: 10%~90%, tidak kondensasi
Kelembaban penyimpanan: 10%~95%, non-kondensasi
|
| Standar Industri |
ESD: IEC61000-4-2, ±15KV udara, ±6KV kontak
EFT: IEC61000-4-4, Umum ±6KV
Lonjakan: IEC61000-4-5, Diferensial ±2KV, Umum±6KV
|
| Sertifikasi |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Bagian 15 Subpart B ((Kelas B) ANSI C63.4: 2014
|
| Informasi mekanik |
Shell: Shell logam bergelombang, tingkat kelas IP40
Dimensi: 158*115*60mm

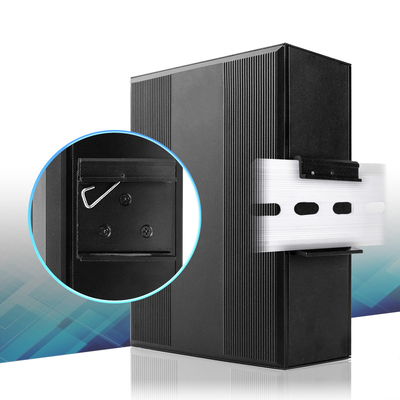

Metode pemasangan: pemasangan Din-rail/Wall
Berat: 0,75Kg/0,9Kg ((Net/Bruto)
|
| Jaminan |
3 tahun, dukungan teknis seumur hidup |
Web GUI
Fitur Software
- Mendukung diagnosis kabel dan dapat menemukan titik kesalahan
- Mendukung IEEE802.3az EEE ((Energy Efficient Ethernet) Manajemen, mengoptimalkan konsumsi daya
- Dukungan STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protection Ring ((EPR)
- Dukungan QoS, klasifikasi transportasi QoS, CoS, kontrol bandwidth ((arah input/output), penindasan badai, layanan yang dibedakan
- Dukungan IEEE802.1q VLAN, port VLAN, berbasis Mac VLAN, IP subnet VLAN, protokol VLAN, VLAN converter, MVR
- Dukungan agregasi link LACP IEEE802.3ad dinamis, agregasi link statis
- Mendukung IGMP/MLD snooping V1/V2/V3, IGMP filtrasi/modulasi, IGMP pencarian
- Laporan agen IGMP dukungan, MLD mengintip
- Keamanan: berbasis port dan Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
- Mendukung Cisco® seperti CLI, manajemen Web, SNMP v1/v2c/v3, Telnet
- Mendukung upgrade perangkat lunak melalui TFTP dan HTTP, redundansi firmware mencegah upgrade gagal
- Dukungan DHCP client/Relay/Snooping/Snooping pilihan 82/Relay pilihan 82
- Mendukung RMON, MIB II, mirror image, event log, DNS, NTP/SNTP, IEEE802.1ab LLDP
- Mendukung IPV6 Telnet server/ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL
Aplikasi
- Setiap jaringan yang menggunakan campuran tembaga dan serat
- Konektivitas IP dan komunikasi
- Sistem CCTV seperti kamera jaringan, kontrol akses
Gambar Mekanis

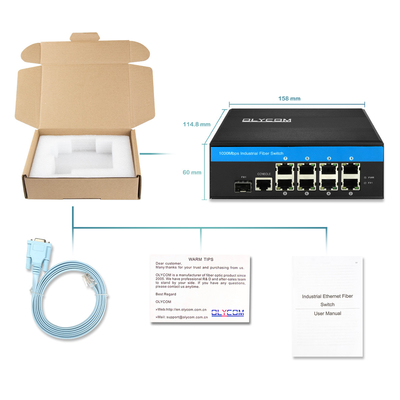

Daftar kemasan
- 1pc saklar
- 1pc gantungan dinding 1pc manual pengguna
- 1pc kabel konsol
- 1pc kartu garansi
| Modul Serat Industri |
| OSPL1G05D |
1000BASE-SX |
| OSPL1G06D |
1000BASE-SX ((1310nm) |
| OSPL1G20D |
1000BASE-LX |
| OSPL1G40D |
1000BASE-EX |
| OSBL1G20D-35 |
1000BASE-BX-U ((TX 1310 RX1550) |
| OSBL1G20D-53 |
1000BASE-BX-D ((TX 1550 RX1310) |
| Pasokan Daya Industri DIN |
| IM-DAC220/DC48V2.5A |
AC220V sampai DC48V2.5A, -40°C ∼70°C |
| IM-DAC220/DC48V5A |
AC220V sampai DC48V5A, -40°C ∼70°C |
| IM-DAC220/DC48V10A |
AC220V sampai DC48V10A, -40°C ∼70°C |
FAQ
1, chip apa yang didasarkan?
Olycom: Vitesse
2, Dapatkah saya menyesuaikan itu?
Olycom: Ya
Kami mendukung layanan OEM seperti logo, nama model, label, topeng PVC dan suku cadang produk ((kit pemasangan, blok terminal daya dll.)
3, Dapatkah saya menghubungkannya dengan perangkat 10/100M?
Olycom: Ya
Untuk port LAN mereka 10/100/1000M otomatis sensing
Untuk port Serat, silahkan konfigurasi kecepatan 100Mbps melalui Web GUI atau CLI
4, Dapatkah saya mematikan fungsi PoE untuk beberapa port jika perlu?
A: Ya
Semua PoE managed switch dalam seri ini mendukung manajemen PoE
Silahkan tetapkan status PoE melalui Web GUI atau CLI
5, Apakah Anda melakukan SKD / CKD?
A: Ya
Sebagai pabrik, kami telah berurusan dengan ini berkali-kali.
