Sakelar Serat Gigabit Industri Tanpa Manajemen Olycom 4 Port
Fitur Utama Sakelar Jaringan Olycom

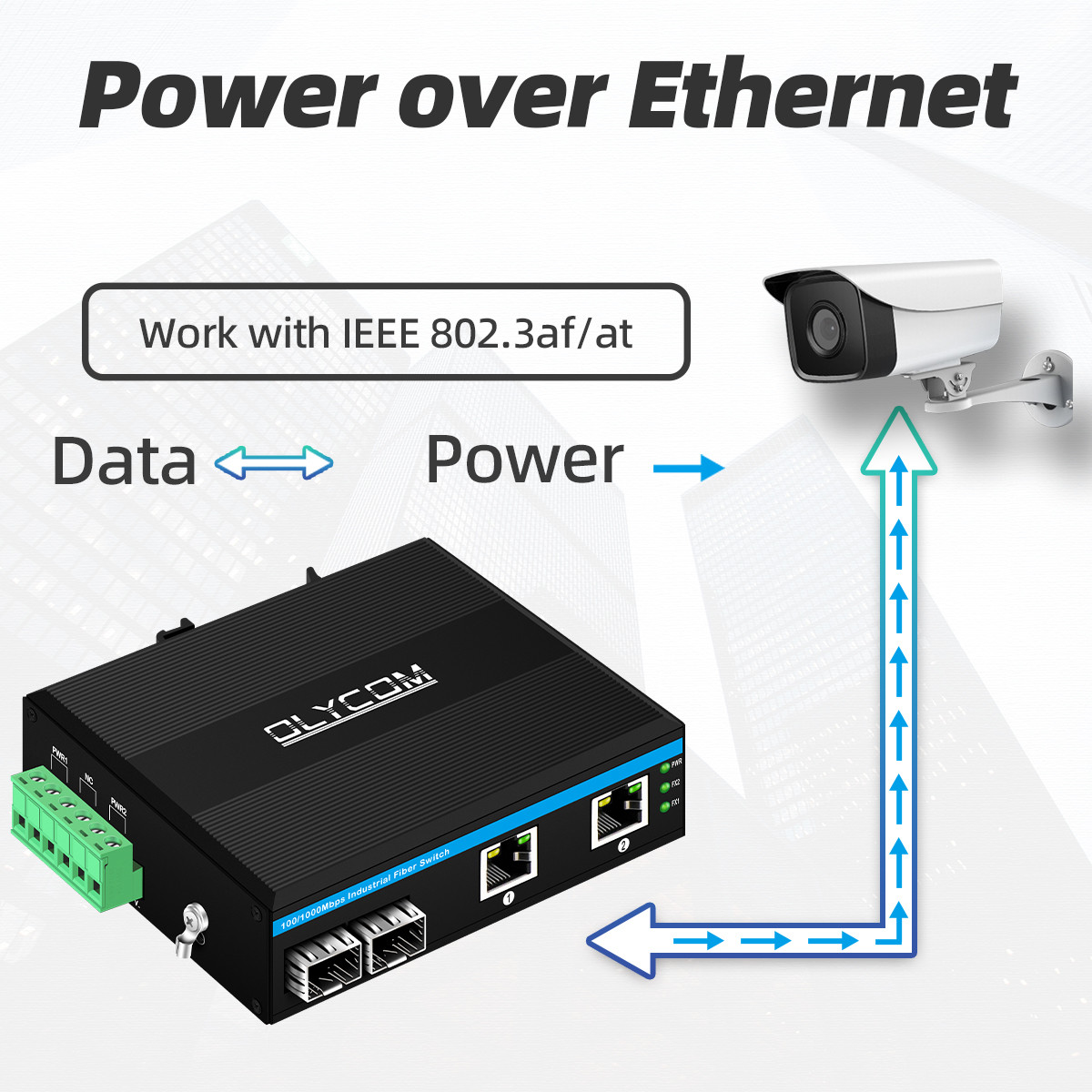

- Menyediakan PoE aktif (DC48V) ke kamera IP PoE, WAP, dll. melalui kabel tembaga Cat5 atau di atasnya
- 2x100/1000Mbps Port serat SFP penginderaan otomatis
- 2x10/100/1000Mbps RJ45 penginderaan otomatis, daya IEEE 802.3af/at pada port 1~4
- Mendeteksi mode PoE (Non-PoE, sesuai 802.3af/at) dari peralatan listrik yang terhubung
- Perlindungan lonjakan Ethernet 6KV, beradaptasi dengan lingkungan luar ruangan yang keras
- Mendukung Auto MDI/MDIX
- Mode kontrol aliran: dupleks penuh dengan standar IEEE 802.3x, setengah dupleks dengan standar Tekanan Balik
- Sesuai dengan IEEE 802.3 10Base-T dan IEEE 802.3u 100Base-TX
- Pemasangan rel DIN atau Dinding
- Jangkauan daya hingga 100 meter
- Mematuhi standar FCC dan CE
- Mekanisme switching simpan-dan-teruskan

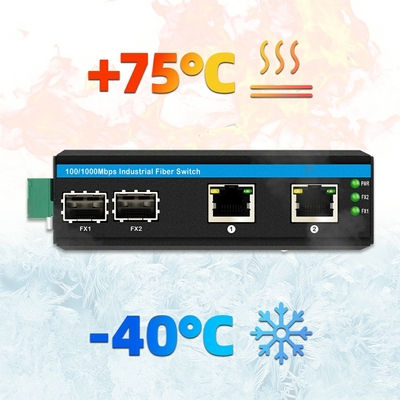

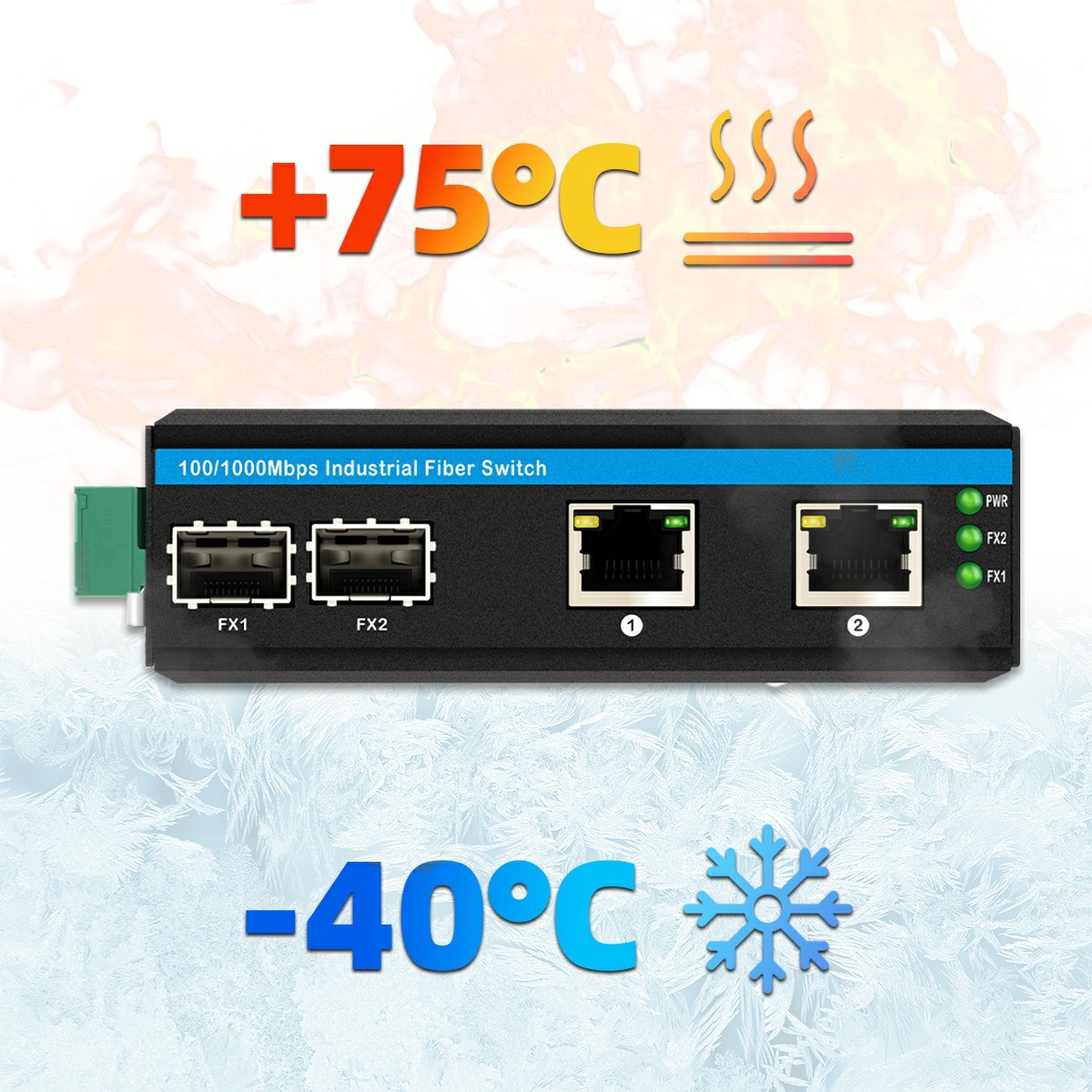

- Suhu lingkungan pengoperasian: -40°C～75°C
Ini adalah solusi ideal untuk Pengawasan IP, angin, listrik, PIS kereta bawah tanah, otomatisasi perakitan, SCADA daya, pengolahan limbah, metalurgi, transportasi cerdas, transportasi kereta api, militer, dan industri lainnya
Spesifikasi Sakelar Tanpa Manajemen Gigabit
| Nama Produk |
Sakelar Serat PoE Industri 10/100/1000Mbps (2F+2TP) |
| Nomor Model |
IM-FP222GE |
| Port |
2x100/1000M Serat SFP
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2Km; 850nm, 500 meter
2x10/100/1000M UTP RJ45 (Mendukung penginderaan otomatis MDI/MDIX)
1x6-PIN Terminal Blok Daya
|
| Protokol |
IEEE 802.3 (10Base-T)
IEEE 802.3u (100Base-TX)
IEEE 802.3ab (1000Base-TX)
IEEE 802.3af 15.4W (PoE)
IEEE 802.3at 30W (PoE+)
|
| Fitur Switching |
Mode transmisi: penyimpanan dan penerusan
Penundaan penerusan:<10us
Bandwidth sistem: 12Gbps (tidak ada kemacetan lalu lintas)
Laju penerusan: 17.856Mmps
MAC: 4K
Ukuran buffer paket: 1.75Mb
|
| Media Jaringan |
10BASE-T: CAT3, CAT4, CAT5 twisted pair tanpa pelindung (≤100m)
100/1000BASE-TX: CAT5 atau di atasnya twisted pair berpelindung (≤100m)
|
| LED |
Daya, Serat, Jaringan, PoE
PWR: Daya
Serat: FX1, FX2
Aktif: transmisi normal
Mati: transmisi TIDAK normal (modul optik rusak atau terputus)
Tembaga oranye: Indikator PoE
Aktif: PoE berfungsi
Mati: PoE tidak berfungsi atau ini adalah perangkat Non-PoE
Tembaga hijau: Indikator kecepatan
Aktif: kecepatan transmisi 1000Mbps
Berkedip: dalam transmisi
Mati: Terputus atau kecepatan kerja 10/100Mbps
|
| Konsumsi Daya |
Pemuatan penuh tanpa PoE ≤5W |
| Catu Daya |
Tegangan input catu daya PoE: 48V (maks 52V)
Daya output catu daya PoE tunggal: 30W (port 1~2)
Total anggaran: 60W
Tegangan output PoE: 48V
Koneksi terbalik: dukungan
|
| Kabel PoE |
1/2 (V+), 3/6 (V-) |
| Lingkungan |
Suhu kerja: -40°C～75°C
Suhu penyimpanan: -40°C～85°C
Kelembaban kerja: 10%～90%, non-kondensasi
Kelembaban penyimpanan: 10%～95%, non-kondensasi
|
| Standar Industri |
ESD: IEC61000-4-2, ±15KV udara, ±6KV kontak
EFT: IEC61000-4-4, Umum ±6KV
Lonjakan: IEC61000-4-5, Diferensial ±2KV, Umum±6KV
|
| Sertifikasi |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Bagian 15 Subpart B (Kelas B) ANSI C63.4: 2014
|
| Informasi Mekanis |

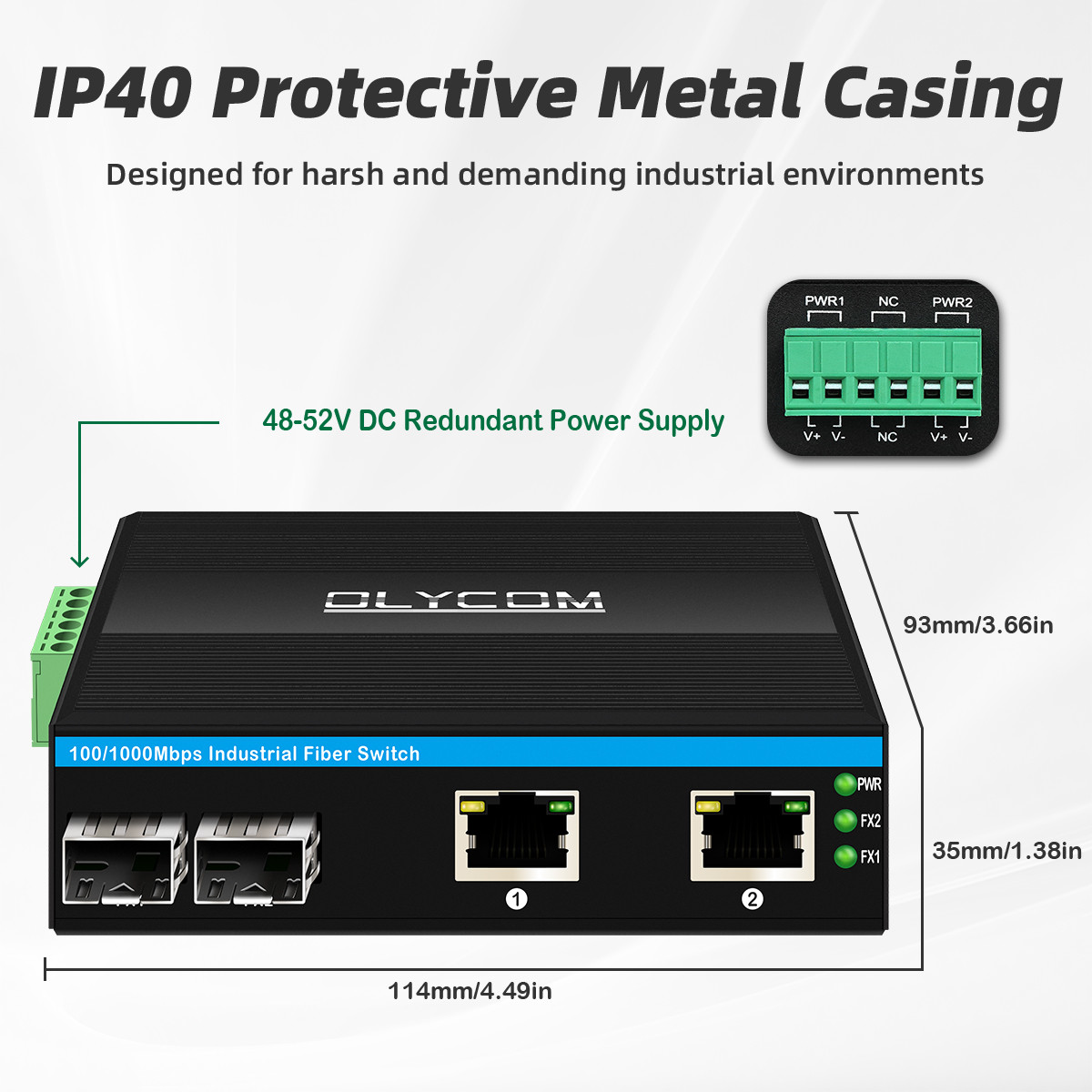

Cangkang: Cangkang logam bergelombang, tingkat kelas IP40
Dimensi: 114*93*35mm
Metode pemasangan: Pemasangan Din-rail/Dinding
Berat: 0.35Kg/0.45Kg (Bersih/Kotor)
|
| Garansi |
3 tahun, dukungan teknis seumur hidup |
Informasi Pengepakan
1 buah sakelar
1 buah panduan pengguna.
Keterangan
Aksesori (braket rel DIN, modul optik, catu daya, kabel patch, kabel jaringan, dll.) TIDAK termasuk dalam kotak pengepakan, harap siapkan sendiri atau beli satu set lengkap dari kami
Informasi kotak pengiriman
Ukuran produk: 11.4*9.3*3.5cm
Ukuran kotak bagian dalam: 23*16.5*5.8cm
Berat produk: 0.35Kg
Berat pengepakan: 0.45Kg
Ukuran kotak master: 67*33*47cm
Kuantitas pengepakan: 40Pcs
Berat pengepakan: 20Kg

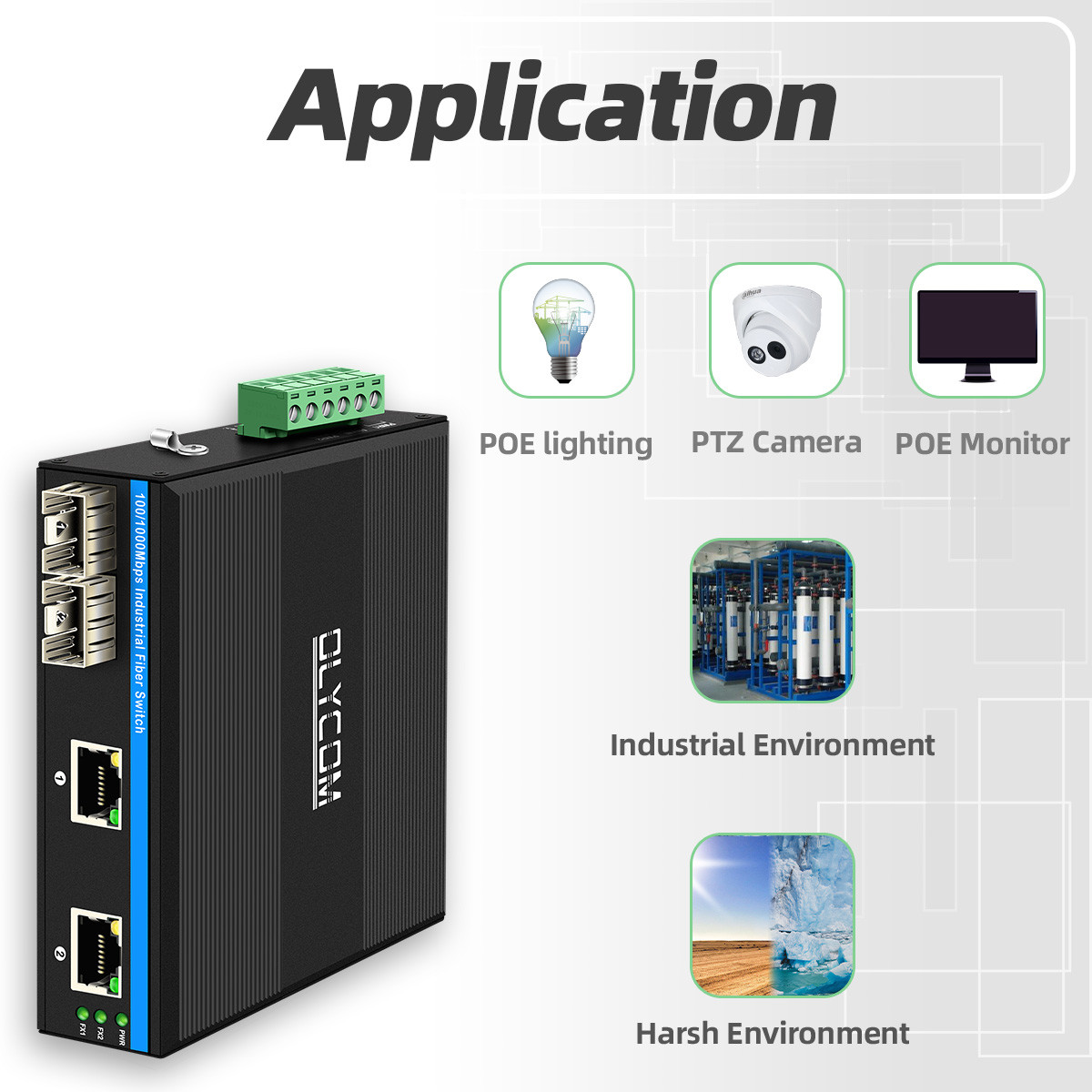

Aplikasi Sakelar Ethernet Luar Ruangan
- Jaringan apa pun yang menggunakan campuran tembaga dan serat
- Konektivitas dan komunikasi IP
- Sistem CCTV seperti kamera jaringan, kontrol akses
Aksesori
| Modul Optik Industri |
| OSPL1E06D-85 |
100BASE-FX (850nm) |
| OSPL1E06D |
100BASE-FX |
| OSPL1E20D |
100BASE-LX |
| OSPL1E40D |
100BASE-EX |
| OSBL1E20D-35 |
100BASE-BX-U (TX 1310 RX1550) |
| OSBL1E20D-53 |
100BASE-BX-D (TX 1550 RX1310) |
| OSPL1G05D |
1000BASE-SX |
| OSPL1G06D |
1000BASE-SX (1310nm) |
| OSPL1G20D |
1000BASE-LX |
| OSPL1G40D |
1000BASE-EX |
| OSBL1G20D-35 |
1000BASE-BX-U (TX 1310 RX1550) |
| OSBL1G20D-53 |
1000BASE-BX-D (TX 1550 RX1310) |
| Catu Daya DIN Industri |
| IM-DAC220/DC48V1.6A |
AC220V ke DC48V1.6A, -30℃～70℃ |
| IM-DAC220/DC48V2.5A |
AC220V ke DC48V2.5A, -40℃～70℃ |
FAQ
1, Chip apa yang menjadi dasarnya?
Olycom: Realtek
2, Bisakah saya menyesuaikannya?
Olycom: Ya
Kami mendukung layanan OEM seperti logo, nama model, label, masker PVC, dan bagian produk (kit pemasangan, blok terminal daya, dll.)
3, Bisakah saya menghubungkannya dengan perangkat 10/100M?
Olycom: Ya
Port serat mendukung modul optik 100M atau 1G, plug-and-play, tidak perlu konfigurasi tambahan
Port tembaga bersifat adaptif otomatis 10/100/1000M
4, Apakah itu terkelola?
Olycom: Tidak
Ini hanya plug-and-play sederhana, tetapi kami memiliki model terkelola (IM-FP222GM)
