Unit Bypass Serat Optik Multimode Industri
Informasi dasar modul bypass
- OM-FBS-22-MLC adalah switch bypass serat eksternal untuk node optik kritis dalam sistem jaringan optik.
- Ketika terjadi kehilangan daya yang direncanakan atau tidak terduga, ia membantu dengan cepat melewati perangkat yang dihubungkannya dan menghindari kegagalan seluruh komunikasi optik.
- Switch bypass umumnya digunakan dalam beberapa jaringan optik utama yang melibatkan koneksi cincin dan beberapa perangkat seperti dalam sistem komunikasi kereta api,Otomatisasi pabrik dan simpul optik penting di mana kegagalan link serat tidak dapat ditoleransi.
Spesifikasi Switch Optik
| Nama produk |
Switch bypass serat optik |
| Antarmuka Daya |
Blok terminal industri standar. |
| Perlindungan Polaritas |
Dukungan |
| Antarmuka Serat Optik |
LC |
| Jangkauan Gelombang |
850±40/1300±40nm; 1260~1650nm |
| Panjang gelombang uji |
850/1300nm; 1310/1550nm |
| Masukkan Kerugian |
Jenis:0.6 dB Max:1.0 dB; Tipe:0.6dB Max:1.0 dB |
| Kembali Kerugian |
MM≥30 dB SM≥50 dB |
| Saluran Crosstalk |
MM≥35 dB SM≥55 dB |
| Kerugian Polarisasi |
≤ 0,05 dB |
| Kehilangan panjang gelombang |
≤ 0,05 dB |
| Kehilangan Suhu |
≤ 0,05 dB |
| Kemungkinan diulang |
≤ 0,05 dB |
| Masa pakai |
≥100000000 kali |
| Waktu pergantian |
≤ 10 ms |
| Daya optik transmisi |
≤ 500 MW |
| Lingkungan |
Suhu kerja: -20 °C ~ 70 °C
Suhu penyimpanan: -40 °C - 85 °C
|
| Dimensi |
114mmx93mmx35mm |
| Metode pemasangan |
Pemasangan rel Din |
| Tingkat Perlindungan |
IP40 |
Pertanyaan Produk
Apa itu saklar bypass optik?
A: Ini juga disebut TAP bypass yang digunakan untuk secara otomatis beralih node yang rusak ketika pemadaman listrik atau kegagalan terjadi, ini mengamankan transmisi optik yang lengkap.
Di mana digunakan?
A: Ini terutama digunakan untuk mencegah gangguan jaringan, melindungi jaringan atau mengontrol sistem jaringan dalam telekomunikasi optik.
Ini dapat digunakan dalam arsitektur jaringan serat cincin atau linier seperti sistem komunikasi kereta api, otomatisasi pabrik, dan substasiun listrik.
Bisakah unit bypass optikmu bekerja dengan switch yang berbeda?
A: Ya, perangkat ini adalah tentang tingkat transmisi optik dan tidak melibatkan protokol jaringan.
Hal ini dapat bekerja dengan setiap saklar dengan kecepatan optik yang berbeda ((100M / 1G / 2.5G / 10G / 25G / 40G / 100G).
Penerapan switch bypass eksternal
- Jaringan Wilayah Metropolitan (MAN)
- Penelitian dan Pengembangan Laboratorium
- Pemantauan Sistem
- Konfigurasi dinamis multiplexing add/drop
Koneksi switch bypass serat
Pengamatan
- Fiber Bypass berbagi catu daya dengan switch serat optik;
- Fiber Bypass dapat ada di lingkungan jaringan kaskade atau ring;
- Fiber Bypass adalah perangkat perlindungan mati daya, dan serat optik hanya dapat dihidupkan ketika peralatan mati daya.
Status LED
- PWR: Indikator daya perangkat
- On: Daya normal, Off: Daya mati/salah
- SW1: Indikator status operasi bypass 1
- SW2: Indikator status operasi bypass 2
- Satu set saklar optik: indikator SW1 atau SW2 (Random) akan menyala
- Dua set saklar optik: SW1 dan SW2 menyala pada saat yang sama
Pilihan Pemesanan
| Nama model |
Konektor optik |
Model optik |
| OM-FBS-22-SLC |
4*LC |
Mode tunggal |
| OM-FBS-22-MLC |
4*LC |
Multi Mode |
| OM-FBS-44-SLC |
8*LC |
Mode tunggal |
| OM-FBS-44-MLC |
8*LC |
Multi Mode |
Pertanyaan Umum
Apa itu MOQ?
1 pcs/pasangan.
Untuk banyak model, kami memiliki stok, mudah untuk mengirim sampel untuk pengujian Anda.
Bolehkah aku mendapatkan diskon?
Ya dan biasanya didasarkan pada kuantitas dan setelah pengujian sampel.
Berapa jangka waktu garansi Anda?
Untuk model komersial sepertiKonverter media Ethernet seratatauSwitch PoE serat optik, itu 1 tahun.
Untuk produk kelas industri, itu adalah 3 tahun.
Kami melakukan dukungan teknis seumur hidup jika modelnya dari perusahaan Olycom.
Bisa aku punya kotak kemasan sendiri?
Ya, kotak kemasan standar tidak memiliki huruf Cina atau logo.
Tidak apa-apa untuk menyesuaikan versi Anda sendiri seperti menempatkan logo Anda, nama model atau slogan di atasnya.

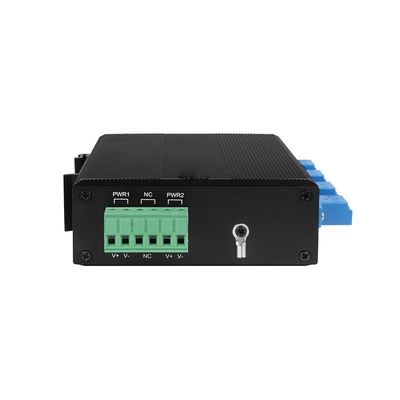

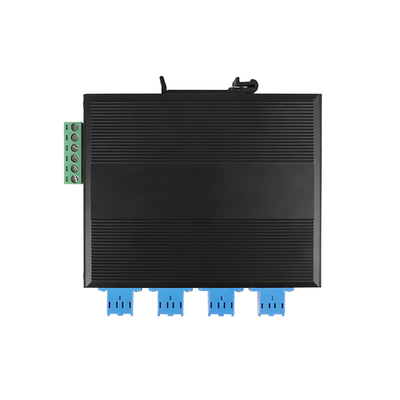

Foto sebenarnya dari bypass serat industri
