Rumah /Produk/Pemancar Modul SFP/100Gbps QSFP28 Fiber Optic Transceiver CWDM4 Mode Tunggal 2KM Untuk Pusat Data

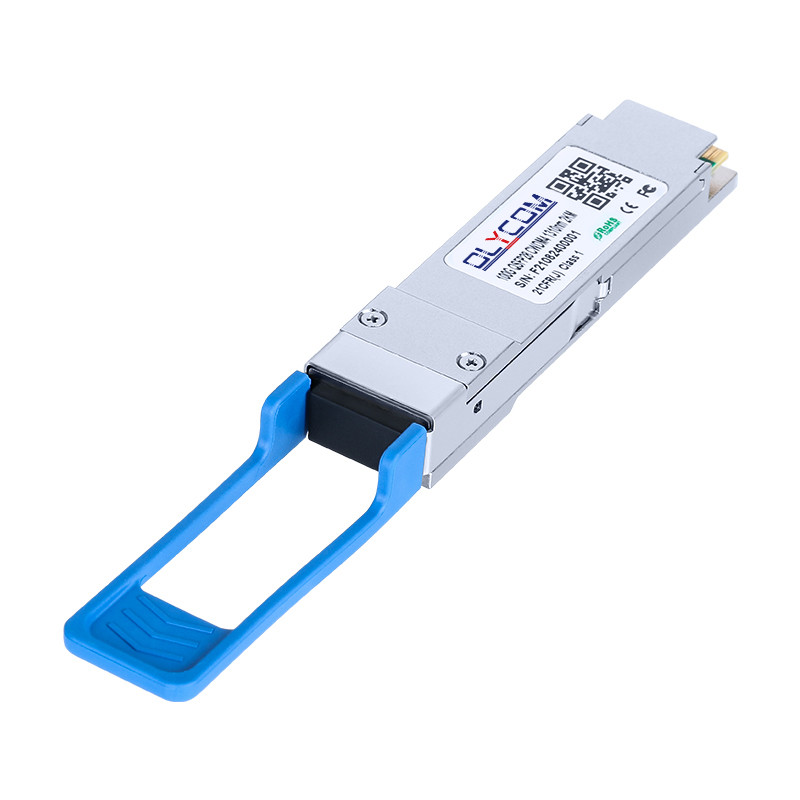

100Gbps QSFP28 Fiber Optic Transceiver CWDM4 Mode Tunggal 2KM Untuk Pusat Data

1pc
MOQ
dapat dinegosiasikan
harga
100Gbps QSFP28 Fiber Optic Transceiver CWDM4 Mode Tunggal 2KM Untuk Pusat Data
fitur Galeri Deskripsi Produk Quote request suatu
fitur
Spesifikasi
Nama produk: 100G QSFP28 Optical Module
Jarak Transmisi: 2KM
Konektor: Duplex, LC port
Kecepatan: 4*25.78Gb/s
Sumber daya listrik: 3.3V
Aplikasi: Switch, Router, Pusat Data
Menyoroti:

Pusat Data QSFP28 Fiber Optic Transceiver

,

100Gbps QSFP28 Fiber Optic Transceiver

,

CWDM4 QSFP28 Fiber Optic Transceiver
Informasi dasar
Tempat asal: Shenzhen, Cina
Nama merek: Olycom
Sertifikasi: CE RoHS FCC ISO9001
Nomor model: OQSPLHG02D
Dokumen: DWDM OTN SYSTEM OLYCOM.pdf
Syarat-syarat pembayaran & pengiriman
Kemasan rincian: 1 buah dalam kotak, 200g GW
Waktu pengiriman: 4 ~ 7 hari
Syarat-syarat pembayaran: T/T, PayPal
Menyediakan kemampuan: 1500 pcs/bulan
Deskripsi Produk

OQSPLHG02D CWDM 4 Single Mode 100G QSFP28 Transceiver



DESCRIPTION dari Modul Serat 100G



OQSPLHG02D adalah 100Gb/s QSFP28 IR4 transceiver.Modul transceiver QSFP28 IR4 dirancang untuk digunakan dalam antarmuka Ethernet 100 Gigabit melalui serat mode tunggal.



Fitur-fitur QSFP 28 Transceiver



  • Faktor bentuk QSFP28 yang dapat dicolok panas
  • Mendukung operasi 25G/28G Dual-Rate
  • Panjang link maksimum 2km pada Single Mode Fiber (SMF)
  • Penghambatan daya < 3,5W
  • Fungsi diagnostik digital bawaan
  • Mendukung operasi 40G/100G Dual Mode dengan mode CDR auto-bypass
  • Transmitter CWDM berbasis DFB 4x25.78Gb/s
  • Kapal LC dupleks
  • Sumber daya daya tunggal 3.3V
  • RoHS sesuai
  • Suhu ruang operasi: 0~+70°C



Spesifikasi optik



Parameter Simbol Min Tipikal Maksimal Satuan Catatan
Transmitter
Tingkat sinyal per jalur   250,78125±100 ppm Gb/s 1
Panjang gelombang pusat λ

1264.5 ¢ 1277.5

1284.5 ¢ 1297.5

1304.5 1317.5

1324.5 1337.5

 nm
Rasio penekanan mode sisi SMSR 30         nm
Mengirim OMA per jalur TXP - 4       2.5 dBm
Mengirim daya rata-rata per jalur Puut - Enam.5       2.5 dBm
Rasio Ekstinsi Optik Urgensi 3.5       dB
Daya peluncuran rata-rata pemancar OFF, per jalur           - 30 dBm
Penalti pemancar dan penyebaran, setiap jalur TDP         3 dB
Refleksi pemancar RL         - 12 dB/Hz

Definisi topeng mata pemancar {X1, X2, X3, Y1, Y2, Y3}



   {0.31, 0.4, 0.45, 0.34, 0.38, 0,4}   2
Penerima















 -130
Tingkat sinyal per jalur   250,78125±100 ppm Gb/s 1
Panjang gelombang pusat λ

1264.5 ¢ 1277.5

1284.5 ¢ 1297.5

1304.5 1317.5

1324.5 1337.5

 nm
Rata-rata daya penerimaan per jalur RXP - 11 tahun.5   2.5 dBm
Batas kerusakan, setiap jalur   3.5     dBm
Sensitivitas penerima tanpa tegangan (OMA), setiap jalur RXsens     - 10 dBm
Sensitivitas OMA penerima stres SRS     - Tujuh.3 dB
Keterlambatan Pendaftaran KEKUATAN     - 12 dBm
Pernyataan LOS LOSA - 30     dBm
LOS Hysteresis Lossh 0.5     dB



Aplikasi



  • Aplikasi 100G CWDM4 dengan FEC
  • Switch pusat data dengan kepadatan tinggi, router



100Gbps QSFP28 Fiber Optic Transceiver CWDM4 Mode Tunggal 2KM Untuk Pusat Data 0



PIN DESCRIPTION



Pin Simbol Nama/Deskripsi Pengadil.
1 GND Tanah 1
2 Tx2n Transmitter Inverted Data Input
3 Tx2p Input data yang tidak terbalik dari pemancar
4 GND Tanah 1
5 Tx4n Transmitter Inverted Data Input
6 Tx4p Input data yang tidak terbalik dari pemancar
7 GND Tanah 1
8 ModSelL Modul Pilih
9 ResetL Modul Reset
10 Vcc Rx +3.3 V Penerima catu daya
11 SCL Jam antarmuka serial 2 kabel
12 SDA Data antarmuka serial 2 kabel
13 GND Tanah 1
14 Rx3p Penerima data yang tidak terbalik
15 Rx3n Penerima data output terbalik
16 GND Tanah 1
17 Rx1p Penerima data yang tidak terbalik
18 Rx1n Penerima data output terbalik
19 GND Tanah 1
20 GND Tanah 1
21 Rx2n Penerima data output terbalik
22 Rx2p Penerima data yang tidak terbalik
23 GND Tanah 1
24 Rx4n Penerima data output terbalik
25 Rx4p Penerima data yang tidak terbalik
26 GND Tanah 1
27 ModPrsL Modul hadir
28 IntL Mencegah 2
29 Vcc Tx +3.3 V Transmitter catu daya
30 Vcc1 +3.3 V Power Supply
31 LPMode Mode Daya Rendah
32 GND Tanah 1
33 Tx3p Input data yang tidak terbalik dari pemancar
34 T3n Transmitter Inverted Data Input
35 GND Tanah 1
36 T1p Input data yang tidak terbalik dari pemancar
37 T1n Transmitter Inverted Data Input
38 GND Tanah 1



FUNSI DIGITAL DIAGNOSTIK



100Gbps QSFP28 Fiber Optic Transceiver CWDM4 Mode Tunggal 2KM Untuk Pusat Data 1



Spesifikasi



100Gbps QSFP28 Fiber Optic Transceiver CWDM4 Mode Tunggal 2KM Untuk Pusat Data 2



Informasi pemesanan



Nomor Bagian Deskripsi Produk
OQSPLHG02D 100Gbps QSFP28 CWDM4, LC, 2km, 0°C~+70°C, dengan DDM



100Gbps QSFP28 Fiber Optic Transceiver CWDM4 Mode Tunggal 2KM Untuk Pusat Data 3
