Name: D2×2B Mekanis Bypass Optik Switch LC Konektor Single Mode Cross-Connect
Brand: Shenzhen Olycom Technology Co., Ltd.
SKU: OSWD2×2B
Price: 57.00 USD
Availability: InStock

D2×2B Mekanis Bypass Optik Switch LC Konektor Single Mode Cross-Connect

1pc

MOQ

dapat dinegosiasikan

harga

fitur Galeri Deskripsi Produk Quote request suatu

fitur

Spesifikasi

Nama produk: Switch serat optik bypass

Berat badan: 14g

Beralih waktu: <8 md

Dimensi: Ukuran 27*12*8mm

Menyoroti:

Single Mode Mechanical Bypass Optical Switch (Switch Optik Bypass Mekanis Mode Tunggal)

Cross-Connect Mechanical Bypass Optical Switch

LC Konektor Mekanis Bypass Optik Switch

Informasi dasar

Tempat asal: Shenzhen, Cina

Nama merek: Olycom

Sertifikasi: CE RoHS FCC ISO9001

Nomor model: OSWD2×2B

Dokumen: Olycom Fiber Bypass.pdf

Syarat-syarat pembayaran & pengiriman

Kemasan rincian: 1 buah dalam kotak, 200g GW

Waktu pengiriman: 4 ~ 8 hari kerja

Syarat-syarat pembayaran: T/T, PayPal

Menyediakan kemampuan: 5000pcs/bulan

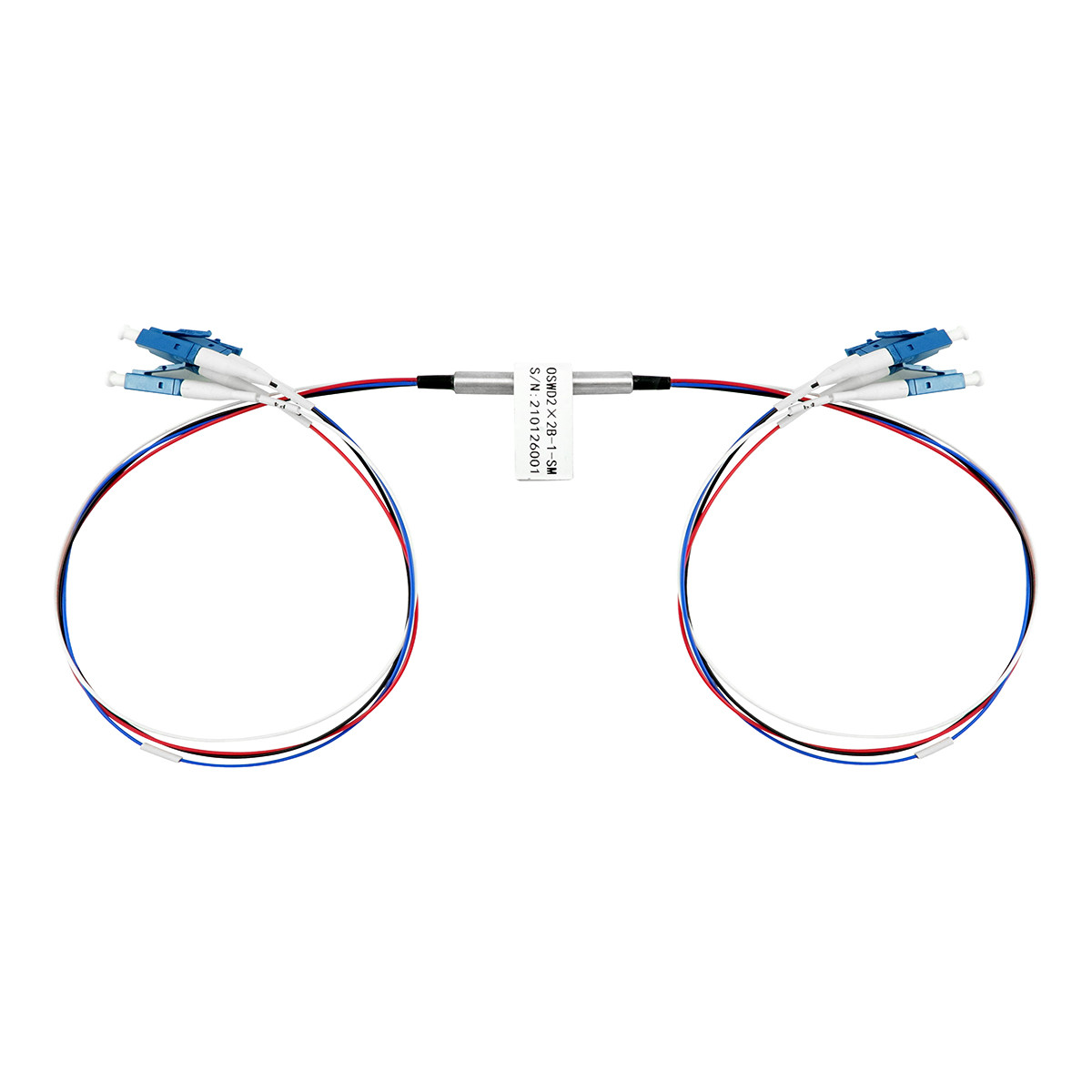

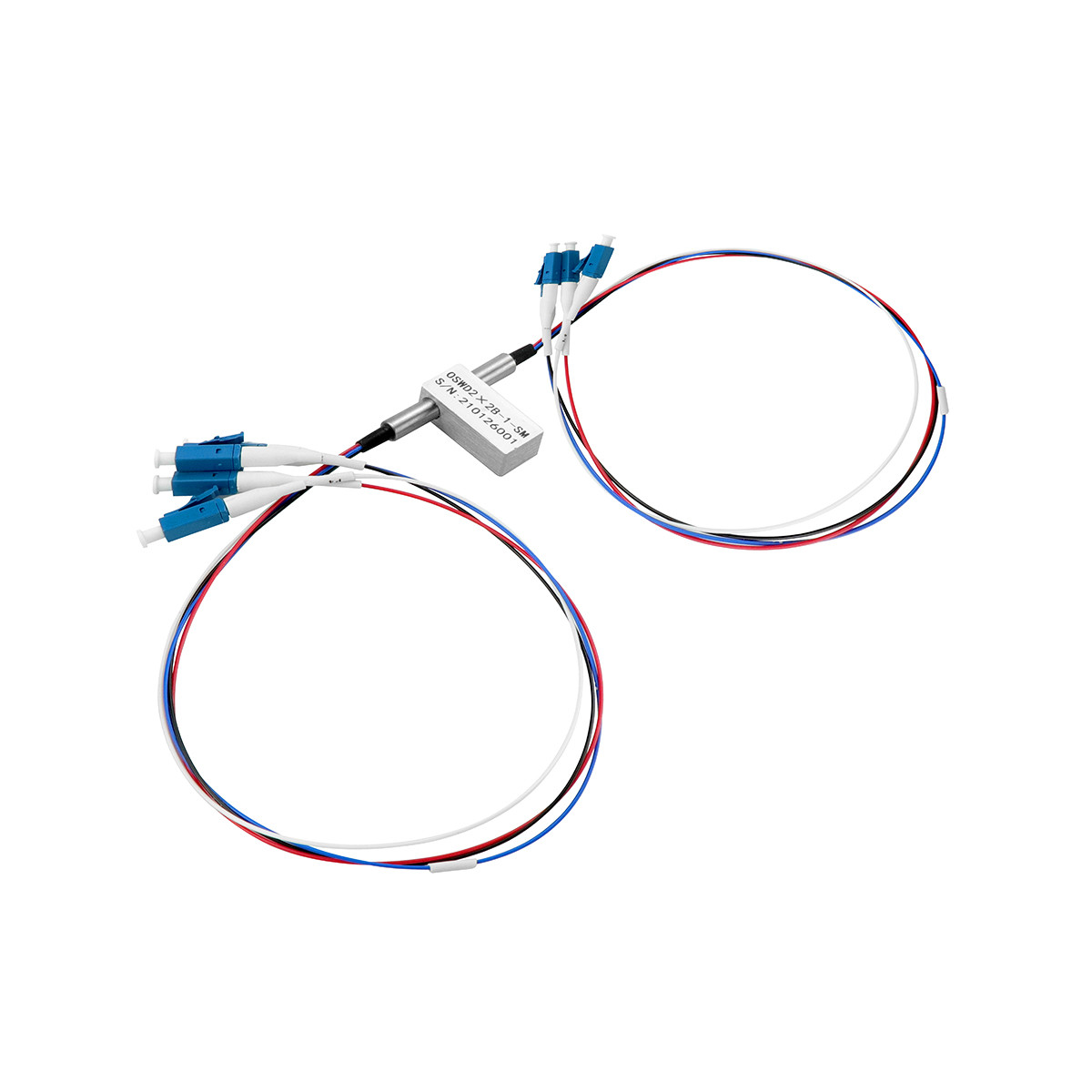

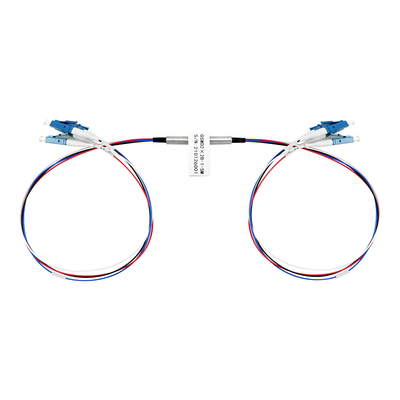

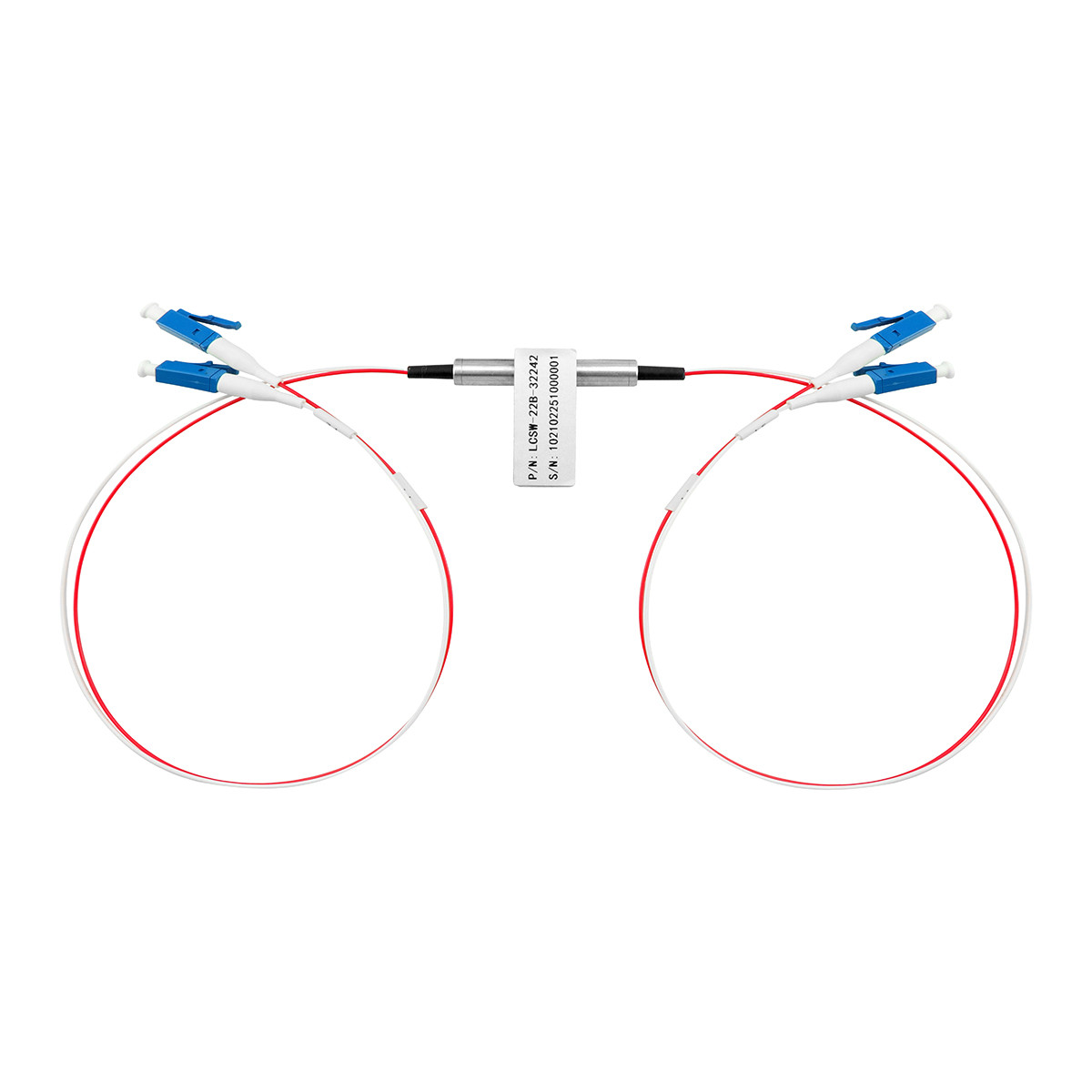

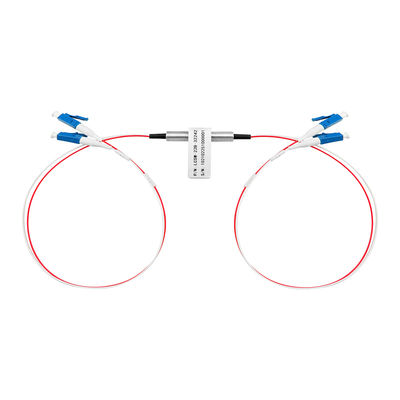

Galeri

D2×2B Mekanis Bypass Optik Switch LC Konektor Single Mode Cross-Connect

Deskripsi Produk

D2 × 2B Switch optik mekanis

Fitur

Kerugian Penempatan Rendah
Jangkauan Gelombang Luas
Low Crosstalk
Stabilitas Tinggi, Keandalan Tinggi
Bebas epoxy pada jalur optik
Penguncian dan non-penguncian

Spesifikasi

Parameter	Satuan	OSWD2×2B
Jangkauan Gelombang	nm	850±40 / 1300±40	1260 ~ 1650
Panjang gelombang uji	nm	850 / 1300	1310 / 1550
Kerugian Penempatan 1, 2	dB	Tipe: 0,6 Max: 1.0	Tipe: 0,6 Max: 1.0
Kehilangan Pengembalian	dB	MM ≥ 30 SM ≥ 50
Crosstalk 1	dB	MM ≥ 35 SM ≥ 55
PDL	dB	≤ 0.05
WDL	dB	≤ 0.25
Kemungkinan diulang	dB	≤ ± 0.02
Tegangan Operasi	V	3.0 atau 5.0
Daya tahan	Siklus	≥ 10 Juta
Waktu Pergantian	ms	Tipe: 3 Max: 8
Daya optik	mW	≤ 500
Suhu operasi	°C	-20 ~ +70
Suhu penyimpanan	°C	-40 ~ +85
Kelembaban Relatif	%	5 ~ 95
Berat badan	g	14
Dimensi	mm	(L) 27.0×(W) 12.0×(H) 8.2 ± 0.2
Catatan: 1. Dalam suhu operasi dan SOP. 2Tidak termasuk konektor.

Optical Switch, yang terkenal dengan kinerjanya yang tinggi, penurunan penempatan yang rendah dan dimensi yang kompak.

Ini adalah komponen yang ideal untuk OADM, OXC, pemantauan sistem dan perlindungan.

Dengan paket yang kompak, dapat dengan mudah diintegrasikan ke dalam sistem komunikasi optik dengan kepadatan tinggi.

Aplikasi

R&D di Laboratorium
Pemantauan Sistem
OADM
MAN (Metropolitan Area Network)

Konfigurasi Pin

Jenis	Negara bagian	Jalur optik	Penggerak Listrik				Sensor Status
D2 × 2B			Pin 1	Pin 5	Pin 6	Pin 10	Pin 2-3	Pin 3-4	Pin 7-8	Pin 8-9
Mengunci	A	P1-P3??,P2-P4??	...	...	GND	V+	Tutup	Buka	Buka	Tutup
Mengunci	B	P1-P1??, P2-P2??, P3-P3??, P4-P4??,	V+	GND	...	...	Buka	Tutup	Tutup	Buka
Tidak mengunci	A	P1-P3??,P2-P4??	...	...	...	...	Tutup	Buka	Buka	Tutup
Tidak mengunci	B	P1-P1??, P2-P2??, P3-P3??, P4-P4??,	V+	...	...	GND	Buka	Tutup	Tutup	Buka

Jalur optik

Negara A	Negara B

Dimensi

D2×2B Mekanis Bypass Optik Switch LC Konektor Single Mode Cross-Connect 2

Spesifikasi Listrik

Spesifikasi	Tegangan	Saat ini	Resistensi
Penguncian 5V	4.5 ~ 5.5 V	36 ~ 44 mA	125 Ω
5V non-locking	4.5 ~ 5.5 V	26 ~ 32 mA	175 Ω
Penguncian 3V	20,7 ~ 3,3 V	54 ~ 66 mA	50 Ω
3V non-locking	20,7 ~ 3,3 V	39 ~ 47 mA	70 Ω

Informasi Pemesanan

7201-D2×2B-A-B-C-D-E-F-G

Contoh:7201-D2×2B-SM-FS-3-L-90-12-FA

Jenis Serat

Panjang gelombang uji

Tegangan Operasi

Jenis Switch

Tipe tabung

Panjang Serat

Konektor

SM: SM, 9/125

M5:MM, 50/125

M6:MM, 62.5/125

X: Lainnya

85: 850±40nm
O: O band ((1260~1360nm)
C: C band ((1530~1565nm)
L: L band ((1565~1625nm)
U: U band ((1625~1675nm)
FS: 1260~1650nm

3: 3V

5: 5V

L: Mengunci

N: Tidak mengunci

25250um ((Fiber kosong)

90:900um

X: Lainnya

05: 0,5m±5m
10: 1,0m±5m
12: 1,2m±5m
15: 1,5m±5m
X: Lainnya

Tidak ada

LP: LC/PC

LU: LC/UPC

LA: LC/APC

FP: FC/PC

FU: FC/UPC

FA: FC/APC

SP: SC/PC

SU: SC/UPC

SA: SC/APC

STP: ST/PC

STA: ST/APC

X: Lainnya

D2×2B Mekanis Bypass Optik Switch LC Konektor Single Mode Cross-Connect 3

D2×2B Mekanis Bypass Optik Switch LC Konektor Single Mode Cross-Connect 4
