L3 Mengelola Sakelar Serat SFP 24 Port
Fitur Utama dari Saklar Jaringan 24 Port
- Mendukung Port SFP adaptif 24*10/100/1000M, Port Ethernet adaptif 8*10/100/1000M (Combo), 4*10G SFP + Port, 1 * Port Konsol;
- Mendukung standar IEEE 802.1d, IEEE 802.1w, IEEE 802.1s, IEEE 802.1p, IEEE 802.3, IEEE 802.3u, IEEE 802.3x, IEEE 802.3z, IEEE 802.3ab, IEEE 802.3ae;
- Manajemen L3, mendukung Server DHCP, QoS, kontrol ACL, mendukung SNMP V1/V2/V3, IGMP Snooping v1/v2；
- Mendukung STP/RSTP/MSTP(ERPS), mendukung deteksi loop dan penyembuhan mandiri, mendukung pemantauan dan kontrol loopback jarak jauh (802.3ah OAM);
- Mendukung beberapa divisi VLAN, MAC VLAN, Protokol VLAN, VLAN Pribadi ；
- Mendukung alamat IP + alamat MAC + VLAN + Port binding, DHCP Snooping, mendukung sumber IP dan perlindungan DAI;
- Mendukung IPV4/IPV6, RIP v1/v2, OSPF v2.
- Proteksi petir: mode umum 4KV, mode diferensial 2KV
Data Teknis L3 Managed Switch
| Antarmuka I/O |
| Kekuatan |
AC 100-240V/50-60Hz |
| Ethernet |
24* Port Gigabit SFP
8* Port Ethernet Gigabit (Kombo) 4* Port SFP+ 10G
1 * Port Konsol
|
| Pertunjukan |
| Bandwidth |
128Gbps |
| Tingkat Penerusan Paket |
95,23Mpps |
| DDR SDRAM |
128MBita |
| Memori Flash |
16MBita |
| Paket Cache |
12M |
| Alamat MAC |
16K |
| Bingkai Jumbo |
10Kbyte |
| VLAN |
Rentang VLAN 1-4094, dengan VLAN aktif maksimum 4K |
| Modus Pemindahan |
Penyimpanan & Penerusan |
| Standar |
| Protokol Jaringan |
IEEE802.3 (Ethernet) IEEE802.3u (Ethernet Cepat)
IEEE 802.3ab (Gigabit Ethernet)
IEEE 802.3z (Standar Serat Optik Gigabit Ethernet) IEEE 802.3ae(Ethernet 10G)
IEEE802.3x (Kontrol Aliran)
IEEE 802.3az (Ethernet Hemat Energi) IEEE 802.3ad (Agregasi Tautan)
IEEE 802.1AB LLDP/LLDP-MED (Protokol Penemuan Lapisan Tautan) IEEE 802.1D Spanning Tree Protocol (STP)
IEEE 802.1w Protokol Pohon Rentang Cepat (RSTP) IEEE 802.1s Protokol Pohon Rentang Ganda (MSTP) IEEE 802.1Q (LAN Visual)
IEEE 802.1p (Label VLAN)
IEEE 802.1X (Kontrol Akses Klien/Server dan Protokol Otentikasi)
|
| Standar Industri |
EMS: EN61000-4-2 (ESD)
EN61000-4-5 (Lonjakan)
|
| Media Jaringan |
10BASE-T: Cat 3, 4, 5 atau lebih tinggi UTP (≤100m)
100BASE-TX: Cat 5 atau lebih tinggi UTP (≤100m)
1000BASE-TX: Cat 5 atau lebih tinggi UTP (≤100m)
|
| Media Optik |
Serat Multi-mode: 850nm, 1310nm
Jarak Transmisi: 550m/2Km
Serat mode tunggal: 1310nm, 1550nm
Jarak Transmisi : 20/40/60/80/100/120Km
|
| Sertifikasi |
| Sertifikat Keamanan |
CE, FCC, RoHS |
| Standar Lingkungan |
| Lingkungan Kerja |
Suhu Kerja: -10~50°C
Suhu Penyimpanan: -40~70°C
Kelembaban Kerja: 10%~90%, tanpa kondensasi
Suhu Penyimpanan: 5% ~ 95%, tanpa kondensasi
|
| Indikator LED |
| Indikator |
PWR, SYS, SW, PoE/ACT, Tautan/ACT |
| PWR (Lampu Daya) |
Menyala: Dinyalakan, Mati: Dimatikan |
| SYS (Lampu Sistem) |
Aktif: Sistem Normal,
Berkedip: Sistem Mulai atau Gagal
|
| Tautan/ACT (Tautan & Data) |
Menyala: Sambungan Tautan, Berkedip: Transmisi Data, Mati: Sambungan terputus |
| Spesifikasi Fisik |
| Ukuran Struktur |
Dimensi Produk: 440*205*44mm
Dimensi Paket: 500*290*85mm
Produk Barat Laut: 3.06KG
GW Produk: 3,63KG
|
| Informasi Pengepakan |
Dimensi Karton: 520*445*310mm
Jumlah Pengepakan: 5 BUAH
Berat Pengepakan: 19.15KG
|
| Tegangan Listrik |
Tegangan: AC 100-240V/50-60Hz
Catu daya: 12V8A
|
| Konsumsi Daya (Maks) |
Maksimal 38W |
| Daftar Paket |
Sakelar Ethernet: 1 Set
Instruksi manual: 1 buah
Sertifikat: 1 buah
Kabel listrik: 1 buah
Kabel seri: 1 buah
Rak telinga: 1 Pasang
|

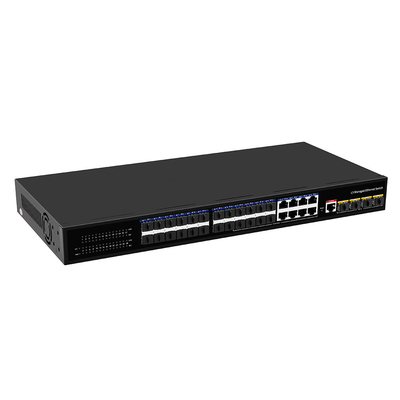

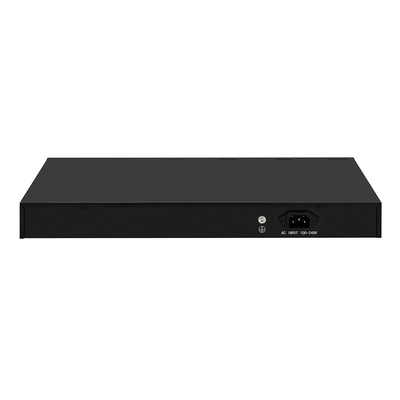

Foto Produk
Fungsi Perangkat Lunak
| Fungsi L3 |
| IPv4 |
Antarmuka VLAN IPv4 |
| Rute Statis IPv4 |
| ARP |
| IPv6 |
Antarmuka VLAN IPv6 |
| Rute Statis IPv6 |
| IPv6 ND |
| MEROBEK |
V1/V2 |
| OSPF |
ID Router |
| Otentikasi |
| v2 |
| Fungsi L2 |
| Pelabuhan |
Sakelar Pelabuhan |
| Deskripsi Pelabuhan |
| Kecepatan Pelabuhan |
| Dupleks Pelabuhan |
| Kontrol Aliran Pelabuhan |
| Jumbo, Hingga 10K |
| Mendukung 10G/2.5G (2023.3.2) |
| Modul Serat (DDM) |
| Agregasi Tautan |
Mendukung kebijakan keseimbangan beban;
Berdasarkan MAC dan IP-MAC |
| Grup Statis dan Dinamis |
| Mendukung LACP |
| Hingga 8 kelompok |
| Pengendalian Badai |
Siaran papan |
| Multicast Tidak Diketahui |
| Unicast tidak dikenal |
| Pencerminan Pelabuhan |
Monitor satu lawan satu |
| Banyak ke satu monitor |
| Masuk/Keluar/Keduanya |
| Hingga 4 kelompok sesi |
| Keamanan Pelabuhan |
Batasan Alamat MAC |
| Alamat MAC Keamanan Pelabuhan |
| Lindungi/Batasi/Matikan |
| Isolasi Pelabuhan |
|
| Batas Tarif Pelabuhan |
|
| Deteksi Loopback |
|
| VLAN |
Akses/Batang/Hibrida |
| Terowongan VLAN (Terowongan Q-in-Q) |
VID yang dapat dikonfigurasi dari 1 - 4094;
Maks. Grup VLAN statis 4K |
| VLAN Suara |
| MAC VLAN |
| VLAN Pengawasan |
| Protokol VLAN |
| GVRP |
| Alamat MAC |
Alamat Dinamis |
| Alamat Statis |
| Alamat Penyaringan |
| Protokol Pohon Berputar |
STP/RSTP/MSTP |
| Penyaring BPDU |
| Penjaga BPDU |
| Pelabuhan Tepi |
| ERP |
Hanya port SFP |
| SEMUA Pelabuhan |
| LLDP |
LLDP |
| LLDP MED |
| Multicast |
Pengintaian IGMP |
| IGMP V1/V2/V3 |
| Pelabuhan Perute |
| Alamat grup IGMP statis |
| Pemfilteran grup IGMP |
| pertanyaan |
| MLD Mengintip |
| MVR |
| QoS |
Berdasarkan klasifikasi lalu lintas, Prioritas ketat dan WRR |
| Prioritas Pelabuhan |
| Prioritas 802.1P |
| Prioritas TOS IP |
| Prioritas IP DSCP |
| Mendukung hingga 8 antrian per port |
| Catatan Prioritas |
| Layanan |
| DHCP |
Server DHCP |
| Kumpulan IP |
| Pengikatan Statis |
| Relai DHCP |
| Opsi 43 |
| Protokol Akses |
HTTP |
| HTTPS |
| Telnet |
| SSHv2 |
| Manajer ACL |
| Batas Waktu Sesi |
| Jumlah Coba Ulang Kata Sandi |
| Waktu Hening |
| Keamanan |
| AAA |
RADIUS |
| TACACS+ |
| 802.1X |
| Berdasarkan port/MAC/lokal/WEB |
| Pengintaian DHCP |
Global/VLAN |
| Opsi 82 |
| ID Sirkuit |
| Penjaga Sumber IP |
|
| Inspeksi ARP Dinamis |
|
| DoS |
|
| ACL |
MAC ACL |
| IPv4 ACL |
| IPv6 ACL |
| Diagnostik |
| log sistem |
Pesan Pencatatan |
| Server Jarak Jauh |
| Ping |
|
| Traceroute |
|
| Uji Tembaga |
|
| UDLD |
|
| Pengelolaan |
| Akses Manajer |
Menghibur |
| HTTP/HTTPS |
| Telnet |
| SSH |
| SNMP |
| IP Manajer |
Alamat Statis |
| Klien DHCP |
| Mendukung alamat IPv4 dan IPv6 |
| Manajer VLAN |
| DNS |
| Sinkronisasi Waktu |
SNTP |
| Waktu Manual |
| SNMP |
V1/V2C/V3 |
| Masyarakat |
| Pengguna V3 |
| Kelompok |
| Tuan Rumah Perangkap |
| SNMP MIB |
RFC 1213 MIB-II |
| RFC 1493 Jembatan MIB |
| RFC 1643 Ethernet MIB |
| RFC 2819 RMON MIB (Grup 1, 2, 3 dan 9) |
| Antarmuka RFC 2863 MIB |
| LLDP |
| MIB Swasta |
| RMON |
Statistik |
| Sejarah |
| Peristiwa |
| Alarm |
| Pengguna |
|
| Firmware |
Peningkatan Firmware |
| Konfigurasi |
Unggah dan unduh |
| Menyimpan |
|
| Mulai ulang |
|
| Default Pabrik |
|
| Kepatuhan Standar |
| Kontrol aliran IEEE 802.3x dan tekanan balik |
| Batang port IEEE 802.3ad dengan LACP |
| Protokol Pohon Spanning IEEE 802.1D |
| Protokol Pohon Rentang Cepat IEEE 802.1w |
| Protokol Pohon Rentang Berganda IEEE 802.1s |
| Kelas Layanan IEEE 802.1p |
| Penandaan VLAN IEEE 802.1Q |
| Kontrol Jaringan Otentikasi Port IEEE 802.1x |
| IEEE 802.1ab LLDP |
| RFC 768 UDP |
| RFC 793 TFTP |
| RFC 791 IP |
| RFC 792 ICMP |
| HTTP RFC 2068 |
| RFC 1112 IGMPv1 |
| RFC 2236 IGMPv2 |
| RFC 3376 IGMPv3 |
| RFC 2710 MLDv1 |
| FRC 3810 MLDv2 |
| RFC 2328 OSPF v2 |
Aksesoris
| OSPL1G05D |
1000BASE-SX |
| OSPL1G06D |
1000BASE-SX (1310nm) |
| OSPL1G20D |
1000BASE-LX |
| OSPL1G40D |
1000BASE-EX |
| OSBL1G20D-35 |
1000BASE-BX-U (TX 1310 RX1550) |
| OSBL1G20D-53 |
1000BASE-BX-D (TX 1550 RX1310) |
| OSPLXG05D |
10GBASE-SR |
| OSPLXG06D |
10GBASE-SR (1310nm) |
| OSPLXG10D |
10GBASE-LR |
| OSPLXG40D |
10GBASE-ER |
| OSBLXG20D-23 |
10GBASE-BX-U (TX 1270 RX1330) |
| OSBLXG20D-32 |
10GBASE-BX-U (TX 1330 RX1270) |
Kerangka QC
1. Standar
Mematuhi ISO9001, CE, FCC, RoHS, IEC 61753, ITU-T G.694.1; memenuhi jaringan bidang industri dan spesifikasi transmisi jarak jauh.
2. Proses
Pemeriksaan masuk serat optik, konektor, chip transmisi dan modul proteksi petir;
Perakitan produksi dan inspeksi sambungan jalur optik;
Uji indeks transmisi optik, verifikasi transmisi relai, uji proteksi lonjakan & ESD;
Uji siklus suhu yang luas, uji anti-interferensi, uji operasi tanpa gangguan dalam waktu lama;
Skrining penuaan dan uji regresi kinerja penuh sebelum melahirkan.
3. Tes
Kehilangan optik, toleransi dispersi, jarak transmisi, kemampuan relai, ESD/proteksi petir, kemampuan beradaptasi suhu -40~75℃.
4. Alat
Reflektometer domain waktu optik (OTDR), penguji kehilangan serat, simulator ESD, ruang uji lingkungan.
5. Sistem
Catatan uji jalur optik lengkap, ketertelusuran nomor seri, arsip kualitas komponen dan pemasok.
6. Peningkatan
Analisis stabilitas transmisi, simulasi kesalahan di tempat, proteksi petir, dan optimalisasi anti-interferensi.
