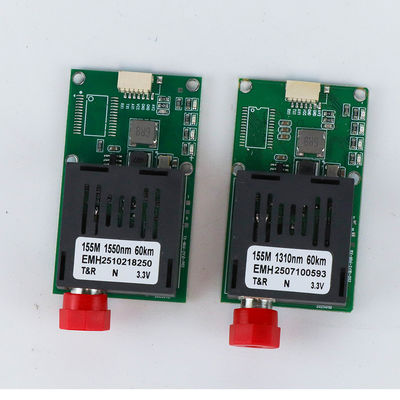

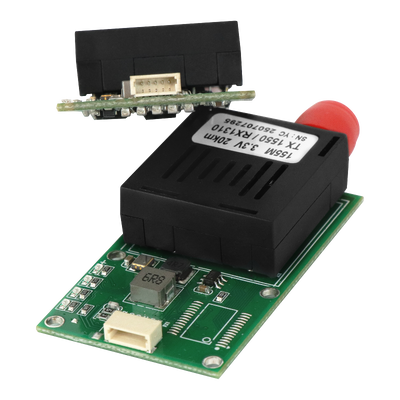

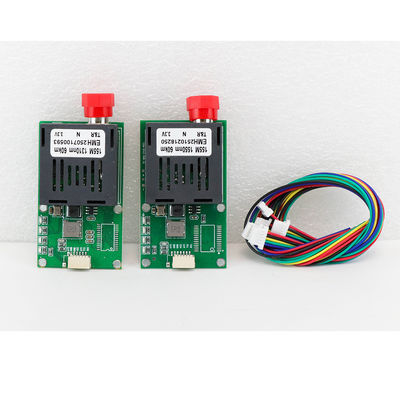

Modul Optik Drone Sesuai CE Data TTL Fiber FC/ST/SC 20KM/40KM/60KM/80KM

Modul Drone Serat Tethered


Ujung Langit

Panjang gelombang kabel serat optik ujung langit adalah 1490nm, dan antarmukanya didefinisikan sebagai: RX/TX/AV/VCC/GND. RX terhubung ke CRSFTX dari kontrol penerbangan, TX terhubung ke CRSFRX dari kontrol penerbangan, dan AV terhubung ke port output sinyal AV dari kontrol penerbangan.

Ujung Tanah

Panjang gelombang kabel serat optik ujung tanah adalah 1550nm, dan antarmukanya didefinisikan sebagai: RX/TX/AV/CC/GND. RX terhubung ke CRSFTX dari penerima remote control, TX terhubung ke CRSFRX dari penerima remote control, dan AV dikeluarkan ke port input sinyal AV dari tampilan atau VTX. Deskripsi: Perangkat ini dikembangkan untuk sistem transmisi sinyal drone dengan 1 video analog dan 1 sinyal level TTL. Perangkat ini memiliki karakteristik keamanan dan keandalan, kinerja yang stabil, bobot keseluruhan yang ringan, dan kinerja biaya yang tinggi.


Sistem komunikasi UAV industri membutuhkan lebih dari sekadar transmisi data nirkabel sederhana. Seiring terus berkembangnya kemampuan muatan, drone modern harus secara bersamaan menangani kontrol penerbangan, telemetri, video definisi tinggi, pemrosesan AI, dan berbagai data sensor sambil mempertahankan komunikasi yang andal dalam jarak jauh.

Modul komunikasi serat optik menyediakan solusi ideal dengan menawarkan latensi ultra-rendah, bandwidth tinggi, kekebalan elektromagnetik yang kuat, dan transmisi jarak jauh yang aman. Modul ini banyak digunakan dalam UAV tethered, drone industri, dan sistem tak berawak yang kritis terhadap misi.

1. Transmisi Kontrol Penerbangan & Telemetri

Modul serat optik TTL menyediakan saluran komunikasi serial transparan antara pengontrol penerbangan dan stasiun kontrol darat.

Data yang biasanya ditransmisikan meliputi:

* Perintah kontrol penerbangan

* Misi titik jalan otomatis

* Perintah kembali ke rumah

* Data posisi GPS

* Informasi sikap IMU

* Arah kompas

* Ketinggian dan kecepatan

* Status baterai

* Pemantauan kesehatan motor

* Umpan balik telemetri waktu nyata

Karena komunikasi kontrol penerbangan sangat penting untuk keselamatan, saluran serial dirancang untuk memberikan transmisi yang stabil, deterministik, dan latensi rendah dalam jarak jauh.

2. Transmisi Video Definisi Tinggi

Modul serat optik Gigabit Ethernet dirancang untuk muatan yang membutuhkan bandwidth tinggi dan komunikasi IP berkelanjutan.

Aplikasi tipikal meliputi:

* Kamera HD 1080P / 4K

* Streaming video H.264 / H.265

* Kamera spektrum ganda EO/IR

* Kamera pengawasan panorama

* Sistem kamera PTZ

* Perangkat muatan berbasis IP

Antarmuka Gigabit Ethernet menyediakan bandwidth yang cukup untuk transmisi video waktu nyata sambil mempertahankan kualitas gambar yang sangat baik pada tautan serat jarak jauh.

3. Komputasi AI & Muatan Cerdas

Drone industri modern semakin mengintegrasikan platform komputasi tepi berbasis AI untuk analisis gambar waktu nyata dan pengambilan keputusan otonom.

Muatan tipikal meliputi:

* Komputer tepi AI

* Platform NVIDIA Jetson

* PC industri tertanam

* Sistem pengenalan objek

* Sistem pelacakan cerdas

* Sistem inspeksi otonom

Saluran serat Ethernet memungkinkan transmisi berkecepatan tinggi dari hasil pemrosesan AI, informasi sensor, dan komunikasi jaringan antara peralatan udara dan stasiun darat.

4. Sistem LiDAR, Radar, dan Pemetaan

Drone survei dan inspeksi sering kali membawa peralatan penginderaan dengan laju data tinggi.

Muatan tipikal meliputi:

* Pemindai LiDAR

* Sistem radar SAR

* Kamera multispektral

* Kamera hiperspektral

* Sistem fotogrametri

* Peralatan pemetaan 3D

Sensor-sensor ini terus-menerus menghasilkan volume data yang besar, menjadikan Gigabit Ethernet melalui serat sebagai solusi transmisi yang ideal.

5. Drone Inspeksi Industri

Sistem komunikasi serat optik banyak digunakan untuk tugas inspeksi industri di mana komunikasi yang stabil sangat penting.

Aplikasi tipikal meliputi:

* Inspeksi jalur transmisi daya

* Inspeksi turbin angin

* Inspeksi pipa minyak & gas

* Fasilitas petrokimia

* Inspeksi kereta api

* Inspeksi infrastruktur jalan raya

* Pemantauan jembatan

* Pembangkit listrik tenaga surya

* Infrastruktur kota pintar

Transmisi serat menyediakan ketahanan yang sangat baik terhadap interferensi elektromagnetik yang umum ditemukan di lingkungan industri.

6. Sistem Drone Tethered

Drone tethered memerlukan komunikasi yang berkelanjutan dan andal antara platform udara dan stasiun darat.

Kabel komunikasi tethered tipikal terdiri dari:

* Kabel serat optik yang diperkuat Kevlar

* Anggota tarik berkekuatan tinggi

* Jaket pelindung fleksibel

* Serat optik mode tunggal

Spesifikasi umum meliputi:

* Serat mode tunggal G.657.A2

* Struktur 2-inti atau 4-inti

* Diameter kabel 1,2 mm

* Kekuatan tarik 100 N

Konstruksi ini memungkinkan penggulungan dan pembukaan gulungan yang berkelanjutan sambil mempertahankan komunikasi yang stabil selama misi berdurasi panjang.

7. Keselamatan Publik & Tanggap Darurat

Modul komunikasi UAV serat optik sangat cocok untuk operasi keselamatan publik yang membutuhkan komunikasi yang andal dan bebas gangguan.

Aplikasi tipikal meliputi:

* Penyelamatan darurat

* Dukungan pemadam kebakaran

* Tanggap bencana

* Pemantauan banjir

* Pencarian dan penyelamatan (SAR)

* Manajemen lalu lintas

* Patroli perbatasan

* Pengawasan penegakan hukum

Komunikasi optik yang andal membantu memastikan pelaksanaan misi yang tidak terputus di lingkungan yang kompleks.

8. Pertahanan & Sistem Drone Anti-Jamming

Berbeda dengan komunikasi RF konvensional, transmisi serat optik kebal terhadap interferensi elektromagnetik dan jamming frekuensi radio.

Aplikasi terkait pertahanan tipikal meliputi:

* Pengawasan taktis

* Keamanan perbatasan

* Pemantauan pesisir

* Dukungan perang elektronik

* Sistem drone anti-jamming

* Transmisi data aman

Tautan serat fisik menyediakan komunikasi yang sangat andal untuk operasi kritis misi di mana integritas komunikasi sangat penting.

9. Arsitektur Komunikasi UAV Dual-Channel

Penerapan industri umum menggabungkan dua saluran komunikasi independen:

TTL melalui Serat Optik

* Kontrol penerbangan

* Telemetri

* Komunikasi sensor

* Perintah misi

Gigabit Ethernet melalui Serat Optik

* Video HD

* Komputasi AI

* Kamera IP

* LiDAR

* Radar

* Muatan jaringan

Dengan memisahkan lalu lintas kontrol dari data muatan bandwidth tinggi, sistem meminimalkan interferensi komunikasi dan meningkatkan keandalan operasional secara keseluruhan.
