Membangun Sistem Komunikasi Serat Optik Berkeandalan Tinggi untuk UAV Terikat dan Industri

Solusinya: Tautan Serat TTL Independen + Tautan Serat Gigabit Ethernet

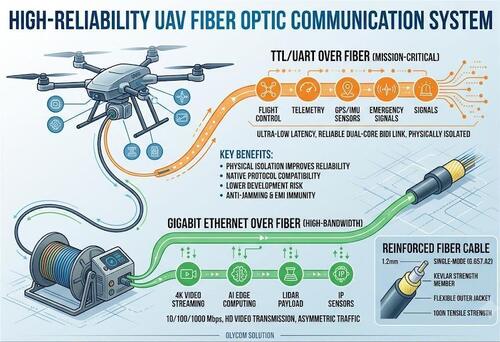

Arsitektur umum pada drone industri dan tertambat menggunakan dua saluran komunikasi serat optik independen:

Saluran 1 – TTL melalui Fiber

Didedikasikan untuk perintah penting dan data telemetri:

• Perintah kontrol penerbangan
• Informasi posisi GPS
• Data sikap IMU
• Pemantauan kesehatan baterai dan sistem
• Sinyal kontrol darurat

Komunikasi ini sangat interaktif:

Stasiun Bumi → UAV
Kontrol perintah dan pembaruan misi

UAV → Stasiun Bumi
Telemetri dan umpan balik status waktu nyata

Karena keselamatan penerbangan bergantung pada komunikasi yang stabil, tautan TTL secara fisik diisolasi dari lalu lintas bandwidth tinggi.

Saluran 2 – Gigabit Ethernet melalui Fiber

Dirancang untuk transmisi data besar, termasuk:

• Streaming video HD 1080P / 4K
• Kamera pencitraan termal
• Sistem pemrosesan visi AI
• Data cloud titik LiDAR
• Sensor berbasis IP

Meskipun Ethernet secara teknis full-duplex, sebagian besar aplikasi UAV memiliki pola lalu lintas yang sangat asimetris:

UAV → Stasiun Bumi
Aliran data video dan sensor yang besar

Stasiun Bumi → UAV
Hanya paket konfigurasi kecil atau pengakuan

Modul Gigabit fiber Ethernet menyediakan bandwidth yang cukup untuk transmisi video berkode H.264 dan H.265 yang umum.

Mengapa Tidak Memasang TTL dan Ethernet pada Satu Fiber?

Meskipun konversi protokol seperti UART-ke-IP dimungkinkan, banyak sistem UAV profesional masih lebih memilih jalur komunikasi independen.

Alasannya meliputi:

1. Isolasi Fisik Meningkatkan Keandalan

Jika lalu lintas video tiba-tiba meningkat atau sistem Ethernet mengalami kegagalan, saluran kontrol penerbangan tetap tidak terpengaruh.

Meskipun tautan video gagal:

• Pengendali penerbangan tetap online
• Telemetri tetap tersedia

Perintah kembali ke rumah masih bisa dijalankan

Untuk sistem UAV yang sangat penting, keandalan selalu memiliki prioritas lebih tinggi daripada mengurangi jumlah kabel.

2. Kompatibilitas Protokol Asli

Banyak komponen UAV yang masih berbasis komunikasi serial asli:

• Pengendali penerbangan MAVLink
• Modul GPS
• Sensor IMU
• Pengontrol gimbal
• Perangkat industri lama

UART/TTL langsung melalui fiber memberikan solusi sederhana, latensi rendah, dan tidak bergantung pada perangkat lunak.

3. Menurunkan Risiko Pembangunan

Mengubah komunikasi serial menjadi Ethernet memerlukan prosesor tambahan, tumpukan perangkat lunak, dan manajemen jaringan.

Ini memperkenalkan:

• Latensi tambahan
• Kompleksitas perangkat lunak
• Ketergantungan sistem operasi
• Titik kegagalan sistem potensial

Untuk UAV industri dan pertahanan, kesederhanaan seringkali berarti keandalan yang lebih tinggi.

Pemilihan Kabel Fiber untuk Aplikasi UAV

Tidak seperti kabel fiber patch standar, aplikasi UAV memerlukan kabel serat optik bertulang yang dirancang khusus.

Spesifikasi umumnya meliputi:

• Serat mode tunggal (G.657.A2)
• Struktur 2 inti atau 4 inti
• Diameter kabel 1,2 mm
• kekuatan tarik 100 N
• Struktur yang diperkuat Kevlar
• Fleksibilitas tinggi untuk sistem belitan

Di dalam kabel:

• Serat optik untuk komunikasi
• Anggota kekuatan Kevlar untuk perlindungan tarik
• Jaket luar yang fleksibel

Desain ini memungkinkan kabel menahan tarikan, getaran, dan putaran terus menerus selama pengoperasian UAV.

Arsitektur Serat Dua Inti yang Khas

Kabel serat mode tunggal dua inti adalah salah satu solusi paling umum.

Serat Inti 1:

• Gigabit Ethernet melalui serat
• Modul optik BiDi 1310/1550 nm
• Video, data AI, dan komunikasi IP

Serat Inti 2:

• Komunikasi serial TTL melalui serat
• Modul optik BiDi 1310/1550 nm
• Kontrol penerbangan, telemetri, dan data sensor

Setiap inti serat beroperasi sebagai saluran komunikasi dupleks penuh yang independen, memastikan isolasi lengkap antara kontrol dan transmisi muatan.

Tren Masa Depan: Menuju Jaringan UAV Semua IP

Industri UAV secara bertahap bergerak menuju arsitektur terpadu berbasis Ethernet yang didorong oleh:

• TSN (Jaringan Sensitif Waktu)
• ROS 2
• Perangkat tengah DDS
• Platform komputasi AI
• Jaringan onboard Gigabit

Sistem UAV masa depan dapat mengintegrasikan:

• Video
• Telemetri
• Sensor
• BISA bis
• Data kontrol penerbangan

menjadi satu jaringan IP deterministik.

Namun, saat ini banyak platform UAV industri, tertambat, anti-jamming, dan pertahanan masih mengandalkan arsitektur saluran ganda:

TTL melalui Fiber + Ethernet melalui Fiber

karena memberikan tingkat keandalan tertinggi.

Solusi OLYCOM

OLYCOM menyediakan modul komunikasi serat optik kompak yang cocok untuk integrasi UAV:

Model 1: OM610-1V1TWR

Model 2: kartu TA510-GE-X

• Modul Serat Optik TTL
• Transmisi UART/TTL transparan
• Komunikasi latensi rendah
• Ideal untuk pengontrol penerbangan, sensor, dan sistem telemetri
• Modul Serat Gigabit Ethernet
• Transmisi Ethernet 10/100/1000 Mbps
• Mendukung streaming video H.264/H.265 definisi tinggi
• Cocok untuk kamera IP, komputer AI, dan muatan jaringan

Kedua modul dapat digunakan secara individual atau digabungkan dalam arsitektur komunikasi UAV saluran ganda.

Kesimpulan

Ketika aplikasi UAV terus berkembang dari drone konsumen ke pasar inspeksi industri, keamanan, dan pertahanan, komunikasi serat optik menjadi teknologi utama untuk mencapai transmisi jarak jauh, anti-interferensi, dan keandalan tinggi.

Kombinasi TTL melalui Fiber untuk kontrol kritis dan Gigabit Ethernet melalui Fiber untuk muatan bandwidth tinggi tetap menjadi arsitektur yang matang dan diadopsi secara luas untuk sistem UAV profesional.
