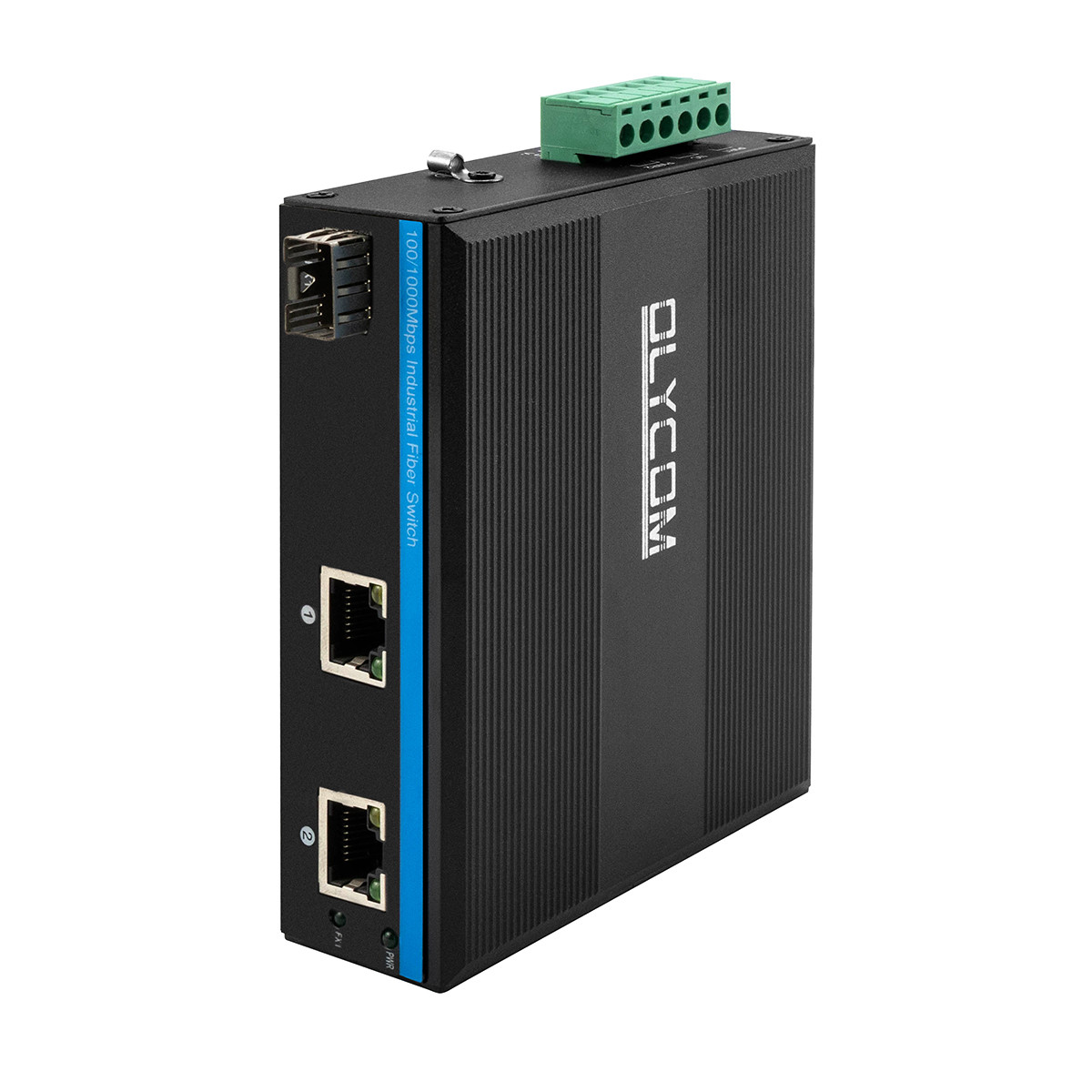

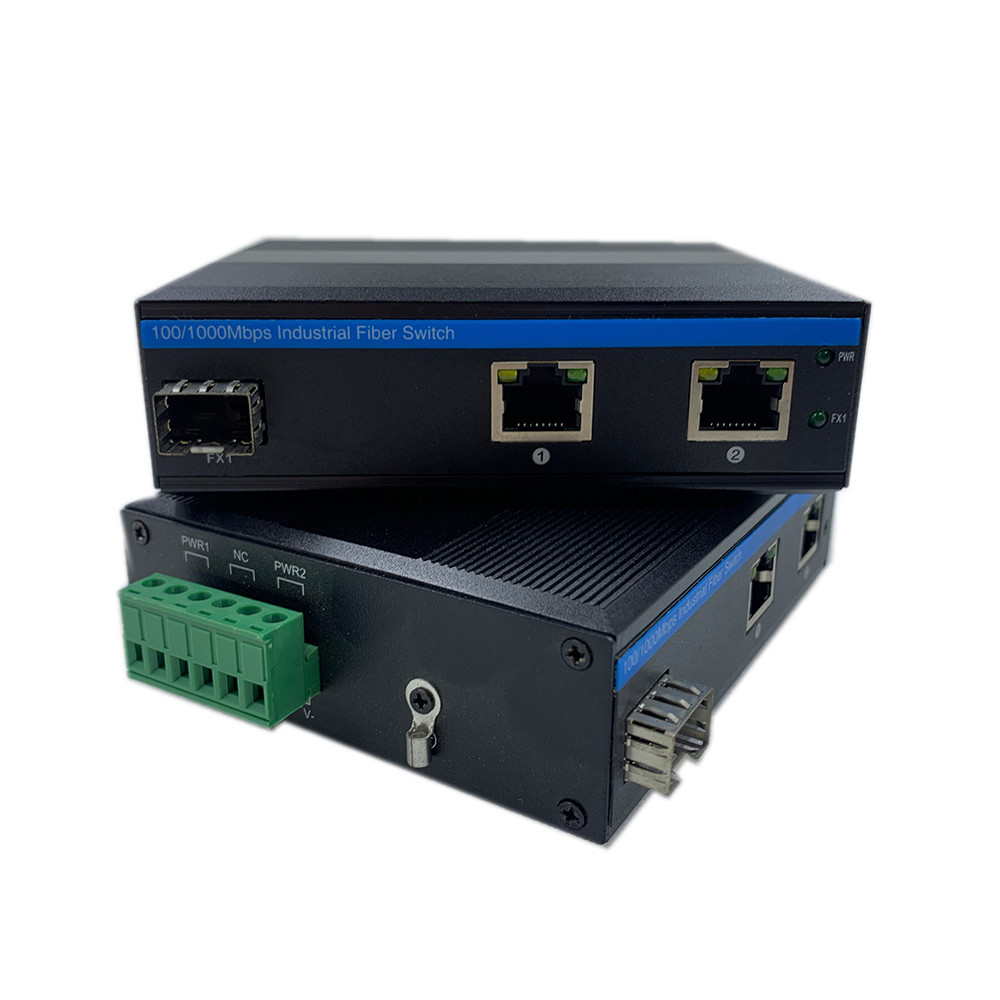

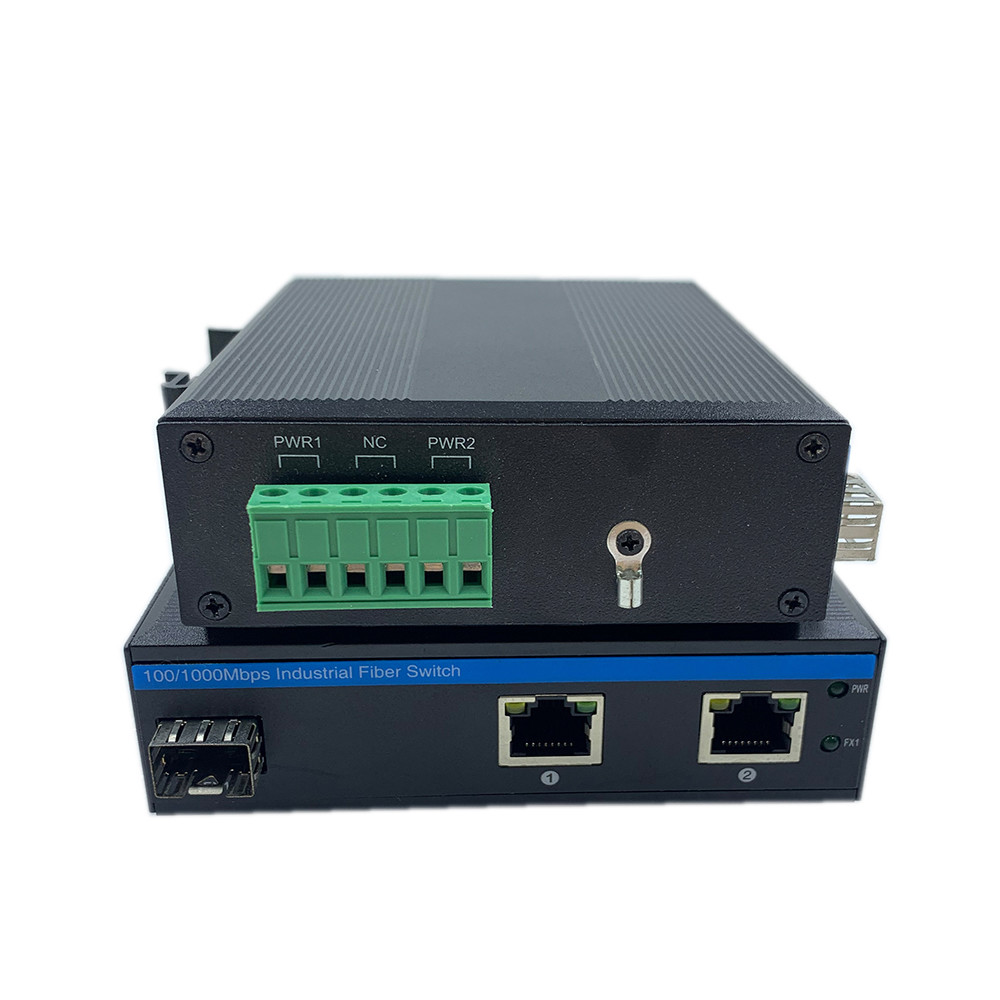

Sakelar Fiber Optik Industrial Ethernet Gigabit Rugged
Fitur Utama Sakelar Jaringan Gigabit
- 1x100/1000Mbps Port fiber SFP Auto-sensing
- 2x10/100/1000Mbps RJ45 Auto-sensing
- Perlindungan lonjakan Ethernet 6KV, beradaptasi dengan lingkungan luar ruangan yang keras
- Mendukung Auto MDI/MDIX
- Mode kontrol aliran: full duplex dengan standar IEEE 802.3x, half-duplex dengan standar Back pressure
- Sesuai dengan IEEE 802.3 10Base-T dan IEEE 802.3u 100Base-TX
- Pemasangan rel DIN atau Dinding
- Mematuhi standar FCC dan CE
- Mekanisme switching store-and-forward
- Suhu lingkungan pengoperasian: -40°C～75°C
Ini adalah solusi ideal untuk Pengawasan IP, angin, listrik, PIS kereta bawah tanah, otomatisasi perakitan, SCADA daya, pengolahan limbah, metalurgi, transportasi cerdas, transportasi kereta api, militer, dan industri lainnya
Spesifikasi Sakelar Fiber Luar Ruangan
| Nama Produk |
Sakelar Fiber Industrial 10/100/1000Mbps (1F+4=2TP) |
| Nomor Model |
IM-FS120GE |
| Port |
1x100/1000M SFP Fiber
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2Km; 850nm, 500 meter
2x10/100/1000M UTP RJ45 (Mendukung auto-sensing MDI/MDIX)

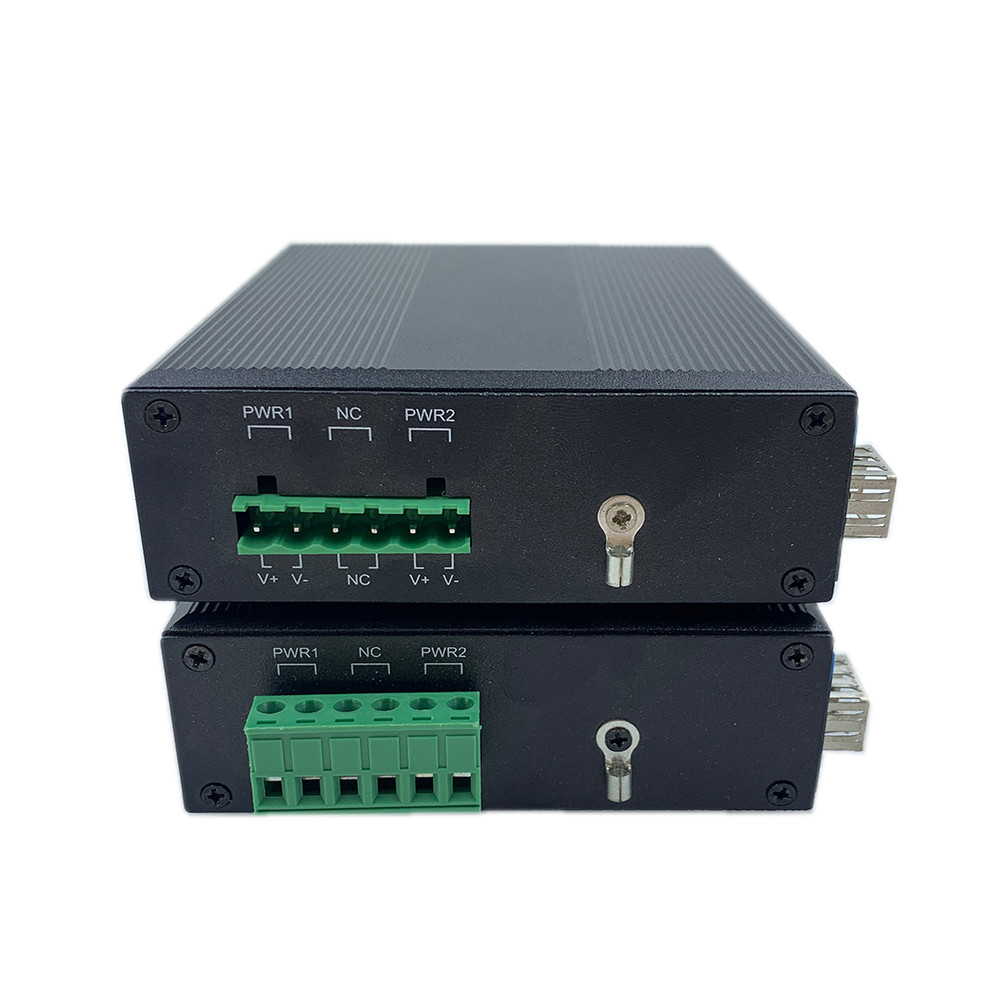

1x6-PIN Terminal Blok Daya
|
| Protokol |
IEEE 802.3 (10Base-T)
IEEE 802.3u (100Base-TX)
IEEE 802.3ab (1000Base-TX)
|
| Fitur Switching |
Mode transmisi: penyimpanan dan penerusan
Penundaan penerusan:<10us
Bandwidth sistem: 6Gbps (tanpa kemacetan lalu lintas)
Laju penerusan: 8.928Mmps
MAC: 4K
Ukuran buffer paket: 1.75Mb
|
| Media Jaringan |
10BASE-T: CAT3, CAT4, CAT5 twisted pair tanpa pelindung (≤100m)
100/1000BASE-TX: CAT5 atau di atasnya twisted pair berpelindung (≤100m)
|
| LED |
Daya, Fiber, Jaringan, PoE
PWR: Daya
Fiber: FX1
Menyala: transmisi normal
Mati: transmisi TIDAK normal (modul optik rusak atau terputus)
Oranye tembaga: Indikator PoE
Menyala: PoE berfungsi
Mati: PoE tidak berfungsi atau ini adalah perangkat Non-PoE
Hijau tembaga: Indikator Kecepatan
Menyala: kecepatan transmisi 1000Mbps
Berkedip: dalam transmisi
Mati: Terputus atau kecepatan kerja 10/100Mbps
|
| Konsumsi Daya |
Pemuatan penuh≤5W |
| Catu Daya |
Input DC12V~DC52V redundan, biasanya DC12V/DC24V/DC48V
Koneksi terbalik: dukungan
|
| Lingkungan |
Suhu kerja: -40°C～75°C
Suhu penyimpanan: -40°C～85°C
Kelembaban kerja: 10%～90%, non-kondensasi
Kelembaban penyimpanan: 10%～95%, non-kondensasi
|
| Standar Industri |
ESD: IEC61000-4-2, ±15KV udara, ±6KV kontak
EFT: IEC61000-4-4, Umum ±6KV
Lonjakan: IEC61000-4-5, Diferensial ±2KV, Umum±6KV
|
| Sertifikasi |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Bagian 15 Subpart B (Kelas B) ANSI C63.4: 2014
|
| Informasi Mekanis |
Cangkang: Cangkang logam bergelombang, tingkat kelas IP40
Dimensi: 114*93*35mm
Metode pemasangan: Pemasangan Din-rail/Dinding
Berat: 0.35Kg/0.45Kg (Bersih/Kotor)
|
| Garansi |
3 tahun, dukungan teknis seumur hidup |
Aplikasi Sakelar LAN 3 Port
- Jaringan apa pun yang menggunakan campuran tembaga dan fiber
- Konektivitas dan komunikasi IP
- Sistem CCTV seperti kamera jaringan, kontrol akses
Daftar Kemasan
- 1 buah sakelar
- 1 buah panduan pengguna
Keterangan
Aksesori (braket rel DIN, modul optik, catu daya, patchcord, kabel jaringan, dll.) TIDAK termasuk dalam kotak kemasan, harap siapkan sendiri atau beli satu set lengkap dari kami
Informasi kotak pengiriman
Ukuran produk: 11.4*9.3*3.5cm
Ukuran kotak bagian dalam: 23*16.5*5.8cm
Berat produk: 0.35Kg
Berat kemasan: 0.45Kg
Ukuran kotak master: 67*33*47cm
Kuantitas pengepakan: 40Pcs
Berat pengepakan: 20Kg
| Modul Optik Industri |
| OSPL1G05D |
1000BASE-SX |
| OSPL1G06D |
1000BASE-SX (1310nm) |
| OSPL1G20D |
1000BASE-LX |
| OSPL1G40D |
1000BASE-EX |
| OSBL1G20D-35 |
1000BASE-BX-U (TX 1310 RX1550) |
| OSBL1G20D-53 |
1000BASE-BX-D (TX 1550 RX1310) |
| Catu Daya DIN Industri |
| IM-DAC220/DC12V1.67A |
AC220V ke DC12V1.67A, -30℃～70℃ |
| IM-DAC220/DC24V1A |
AC220V ke DC24V1A, -30℃～70℃ |
Keterangan
Model yang ditandai biasanya digunakan untuk kit solusi lengkap
FAQ
1, Chip apa yang digunakannya?
Olycom: Realtek
2, Bisakah saya menyesuaikannya?
Olycom: Ya
Kami mendukung layanan OEM seperti logo, nama model, label, topeng PVC, dan bagian produk (kit pemasangan, blok terminal daya, dll.)
3, Bisakah saya menghubungkannya dengan perangkat 10/100M?
Olycom: Ya
Port fiber mendukung modul optik 100M atau 1G, plug-and-play, tidak perlu konfigurasi tambahan
Port tembaga bersifat 10/100/1000M adaptif otomatis
4, Apakah ini terkelola?
Olycom: Tidak
Ini hanya plug-and-play sederhana, tetapi kami memiliki model terkelola (IM-FS120GM)
