Konverter Media Serat WDM Inti Tunggal Gigabit
Fitur Utama Konverter Media WDM
- Multiplexing Pembagian Panjang Gelombang (WDM), Tx dan Rx pada 1 serat
- Konversi Ethernet COPPER 1000BASE-FXFIBER ke 10/100/1000BASE-T
- Transmisi paket data super 1600 byte
- Dupleks penuh-kontrol aliran, Setengah dupleks-tekanan balik

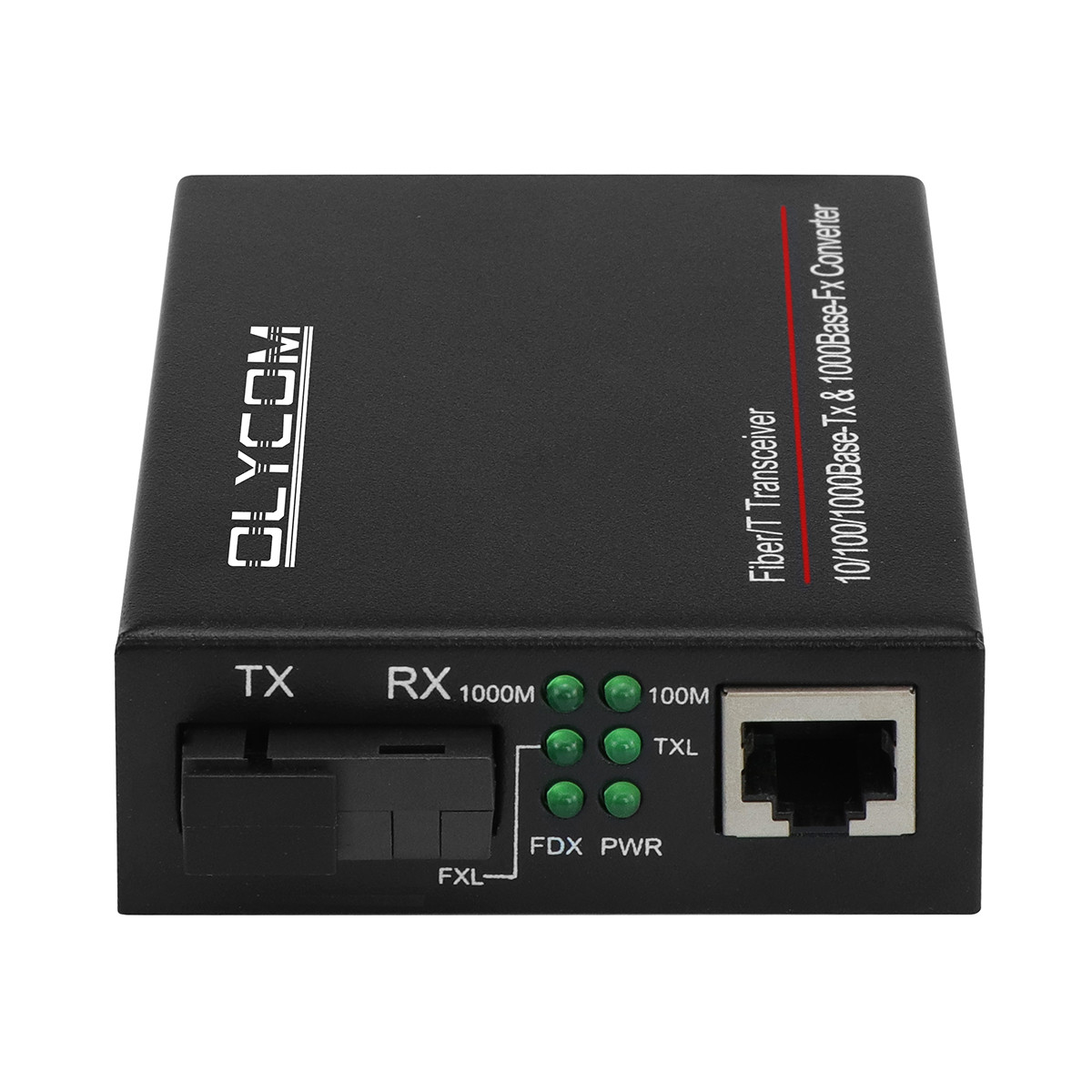

- LED berposisi penuh untuk menunjukkan status daya dan jaringan
- Tersedia untuk rak konverter media serat 14 slot
- Menampilkan transmisi 1 serat dengan teknologi Multiplexing Pembagian Panjang Gelombang (WDM)
- Memanfaatkan serat optik untuk memperluas jangkauan jarak fisik tautan Ethernet biasa hingga 20km-100km
- Diterapkan di sekolah, bar siber, kantor, dan jaringan telekomunikasi
Parameter Teknis Konverter Serat Optik
| Standar |
IEEE802.3 (10BASE-T), IEEE802.3u 100BASE-TX/FX (Fast-Ethernet),
IEE802.3z 1000BASE -SX/LX(Gigabit-Ethernet)
IEEE802.3x (Kontrol Aliran)
IEEE802.1q, IEEE802.1p QoS, IEEE802.1d Spanning Tree
|
| 10/100/1000BASE-T |
Kabel STP atau UTP Kategori 5/5e/6 (Maks. 100m) |
| 1000BASE-FX |
Kabel serat mode tunggal 9/125um (20/40/60/80/100/120km) |
|
Mode Konversi
Waktu Tunda
|
Simpan dan Teruskan<10us, langsung<0,9us |
| Kontrol aliran |
Dupleks penuh-kontrol aliran, Setengah dupleks-tekanan balik |
| Port RJ-45 |
Auto-MDI/MDIX |
| Konektor Serat |
Standar SC, ST/FC opsional |
| Panjang Gelombang |
1310/1550nm |
| Dimensi |
70mm(L) x 93mm(P) x 25mm(T) |
| Berat |
Berat bersih: 0,16kg; Berat kotor: 0,42kg |
| Tegangan Input |
DC 5V1A dengan adaptor daya eksternal |
| Konsumsi Daya |
<2,5W |
| MTBF |
50.000 jam |
| BER |
<1> |
| Tabel Alamat MAC |
1K |
| Ukuran Buffer |
128K |
| Suhu Operasi |
0℃~50℃ |
| Suhu Penyimpanan |
-40℃~70℃ |
| Kelembaban Penyimpanan |
5%~90% non-kondensasi |
Detail Pemesanan Konverter Media Komersial
| TA511/2-GE/SC-20 |
10/100/1000M, Mandiri, Serat tunggal, Mode tunggal, SC, 20km, catu daya eksternal |
| TA511/2-GE/SC-40 |
10/100/1000M, Mandiri, Serat tunggal, Mode tunggal, SC, 40km, pwe eksternalatau pasokan |
| TA511/2-GE/SC-60 |
10/100/1000M, Mandiri, Serat tunggal, Mode tunggal, SC, 60km, catu daya eksternal |
| TA511/2-GE/SC-80 |
10/100/1000M, Mandiri, Serat tunggal, Mode tunggal, SC, 80km, catu daya eksternal |
| TA511/2-GE/SC-100 |
10/100/1000M, Mandiri, Serat tunggal, Mode tunggal, SC, 100km, catu daya eksternal |
| TA511/2-GE/SC-120 |
10/100/1000M, Mandiri, Serat tunggal, Mode tunggal, SC, 120km, catu daya eksternal |
Pemecahan Masalah
1. T: Kehilangan paket jaringan yang serius?
J: (1) Ketidakcocokan mode dupleks antara MC dan peralatan lain yang terhubung, seperti switch, router
(2) Periksa apakah ada masalah dengan kabel RJ45 dan konektor RJ45
(3) Periksa apakah Anda menggunakan kabel patch yang benar dan membuat koneksi yang benar
(4) Periksa apakah kehilangan tautan serat melebihi sensitivitas penerimaan
2. T: Tidak dapat berkomunikasi setelah MC terhubung?
J: (1) Koneksi serat berlawanan, tukar semua serat TX dan RX
(2) Port RJ45 tidak terhubung dengan benar dengan Peralatan (harap perhatikan kabel silang dan
garis lurus)
Port serat juga dapat memiliki masalah ketidakcocokan, untuk contoh: jika konverter media memiliki fungsi LFP,
ketika Anda menghubungkan kabel patch serat dengan inti APC ke konverter media yang transceiver-nya memiliki inti PC konverter media tidak akan berkomunikasi
Tetapi jika konverter media tanpa fungsi LFP, akan tidak ada efek
3. T: Metode pengujian apa yang dapat diterapkan jika konverter media bermasalah?
(1) Uji situs lokal
Hubungkan kedua MC dengan dua PC dan lakukan tes Ping.
Jika Ping tidak bermasalah, berarti konverter media
Tidak ada masalah; jika masalah Ping dan dapat dibuat pastikan konverter media bermasalah
(2) Uji situs jarak jauh
Hubungkan kedua konverter media dengan dua PC dan lakukan tes Ping. Jika Ping tidak ok, maka Anda harus memeriksa apakah tautan serat normal dan transmisi dan daya penerimaan PC berada dalam jangkauan yang tepat.
Jika tidak ada masalah dengan tes Ping, yang akan menunjukkan tautan serat ok, Anda dapat menilai ada masalah dengan switch
