Gigabit Single Core WDM Fiber Media Converter
Fitur Utama dari WDM Media Converter
- Wavelength Division Multiplexing (WDM), Tx dan Rx pada 1 serat
- Konversi Ethernet 1000BASE-FXFIBER ke 10/100/1000BASE-T COPPER
- Transmisi paket data super 1600byte
- Kontrol aliran dupleks penuh, tekanan balik setengah duplex

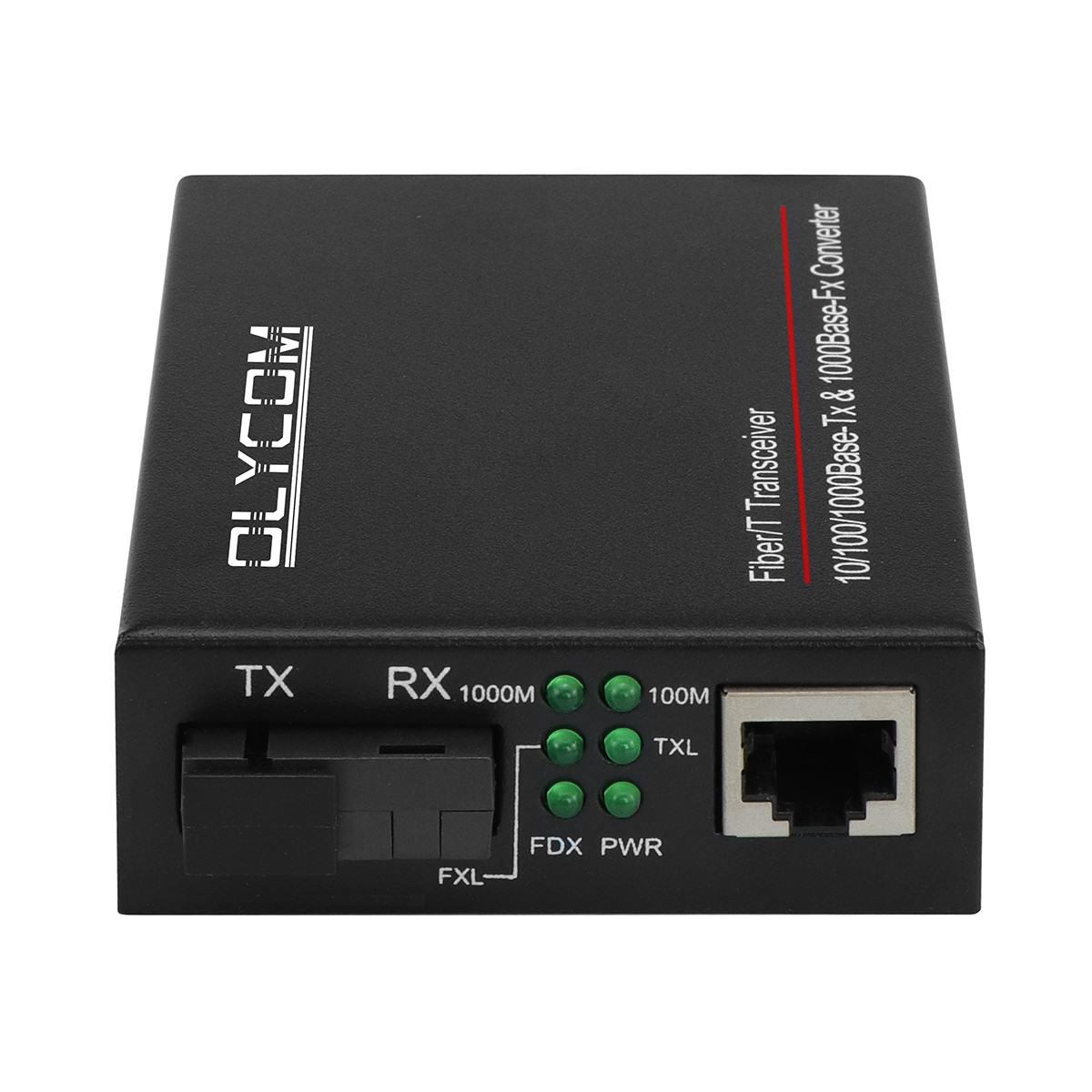

- LED dengan posisi penuh untuk menunjukkan daya dan status jaringan
- Tersedia untuk rak konverter media serat 14 slot
- Dengan transmisi 1 serat dengan teknologi Wavelength Division Multiplexing (WDM)
- Menggunakan serat optik untuk memperluas rentang jarak fisik dari tautan Ethernet khas hingga 20km-100km
- Digunakan di sekolah, cyber bar, kantor, dan jaringan telekomunikasi
Parameter teknis konverter serat optik
| Standar |
IEEE802.3 (10BASE-T), IEEE802.3u 100BASE-TX/FX (Fast-Ethernet),
IEE802.3z 1000BASE -SX/LX ((Gigabit-Ethernet)
IEEE802.3x (Flow Control)
IEEE802.1q, IEEE802.1p QoS, IEEE802.1d Spanning Tree
|
| 10/100/1000BASE-T |
Kabel STP atau UTP Kategori 5/5e/6 (Max. 100m) |
| 1000BASE-FX |
Kabel serat tunggal mode 9/125um (20/40/60/80/100/120km) |
|
Mode Konversi
Waktu Penundaan
|
Storage-and-Forward < 10us, langsung melalui < 0,9us |
| Kontrol aliran |
Kontrol aliran dupleks penuh, tekanan balik setengah duplex |
| Pelabuhan RJ-45 |
Auto-MDI/MDIX |
| Konektor Serat |
Standar SC, ST/FC opsional |
| Panjang gelombang |
1310/1550nm |
| Dimensi |
70mm ((W) x 93mm ((D) x 25mm ((H) |
| Berat badan |
Berat bersih: 0,16kg; Berat kotor: 0,42kg |
| Tegangan Masuk |
DC 5V1A dengan adaptor daya eksternal |
| Konsumsi Daya |
< 2,5W |
| MTBF |
50,000 jam |
| BER |
< 1/1000000000 |
| Tabel Alamat MAC |
1K |
| Ukuran Buffer |
128K |
| Suhu operasi |
0°C ~ 50°C |
| Suhu penyimpanan |
-40°C~70°C |
| Kelembaban penyimpanan |
5% ~ 90% tidak menurun |
Aplikasi dari Unmanaged Media Converter
Rincian pemesanan Commercial Media Converter
| TA511/2-GE/SC-20 |
10/100/1000M, Standalone, Serat tunggal, Mode tunggal, SC, 20km, sumber daya eksternal |
| TA511/2-GE/SC-40 |
10/100/1000M, Standalone, Single fiber, Single mode, SC, 40km, eksternal pweatau pasokan |
| TA511/2-GE/SC-60 |
10/100/1000M, Standalone, Serat tunggal, Mode tunggal, SC, 60km, sumber daya eksternal |
| TA511/2-GE/SC-80 |
10/100/1000M, Standalone, Serat tunggal, Mode tunggal, SC, 80km, sumber daya eksternal |
| TA511/2-GE/SC-100 |
10/100/1000M, Standalone, Serat tunggal, Mode tunggal, SC, 100km, sumber daya eksternal |
| TA511/2-GE/SC-120 |
10/100/1000M, Standalone, Serat tunggal, Mode tunggal, SC, 120km, sumber daya eksternal |
Penyelesaian masalah
1Pertanyaan: Kerugian paket jaringan yang serius?
A: (1) Ketidakcocokan mode dupleks antara MC dan peralatan yang terhubung lainnya, seperti switch, router
(2) Periksa apakah ada masalah dengan Kabel RJ45 dan colokan RJ45
(3) Periksa apakah Anda menggunakan kabel tambalan yang benar. dan membuat koneksi yang benar
(4) Silakan periksa apakah kehilangan link serat adalah di luar sensitivitas penerima
2T: Tidak bisa berkomunikasi setelah MC terhubung?
A: (1) Koneksi serat berlawanan, pertukaran semua Serat TX dan RX
(2) Pelabuhan RJ45 tidak terhubung dengan benar dengan port lain Peralatan (tolong perhatikan garis silang dan
jalur langsung)
Port serat juga mungkin memiliki masalah ketidakcocokan, untuk contoh: jika media converter memiliki fungsi LFP,
ketika Anda menghubungkan kabel fiber patch dengan inti APC ke media converter yang transceiver adalah dengan PC inti, media converter tidak akan berkomunikasi
Tapi jika media converter tanpa fungsi LFP, ada tidak akan ada efek
3T: Apa jenis metode pengujian yang dapat diterapkan jika Konverter media punya masalah?
(1) Uji lokasi lokal
Hubungkan dua MC dengan dua PC dan lakukan tes Ping.
Jika Ping tidak masalah, itu berarti, media konverter
Tidak ada masalah; jika itu masalah Ping dan bisa membuat Tentu saja media converter memiliki masalah
(2) Uji lokasi jarak jauh
Sambungkan dua media converter dengan dua PC dan lakukan Jika Ping tidak baik, maka Anda harus memeriksa apakah link serat normal dan transmisi dan daya penerimaan PC berada dalam kisaran yang tepat.
Jika tidak ada masalah dengan tes Ping, yang akan menunjukkan Fiber link ok, Anda dapat menilai ada beberapa masalah dengan saklar

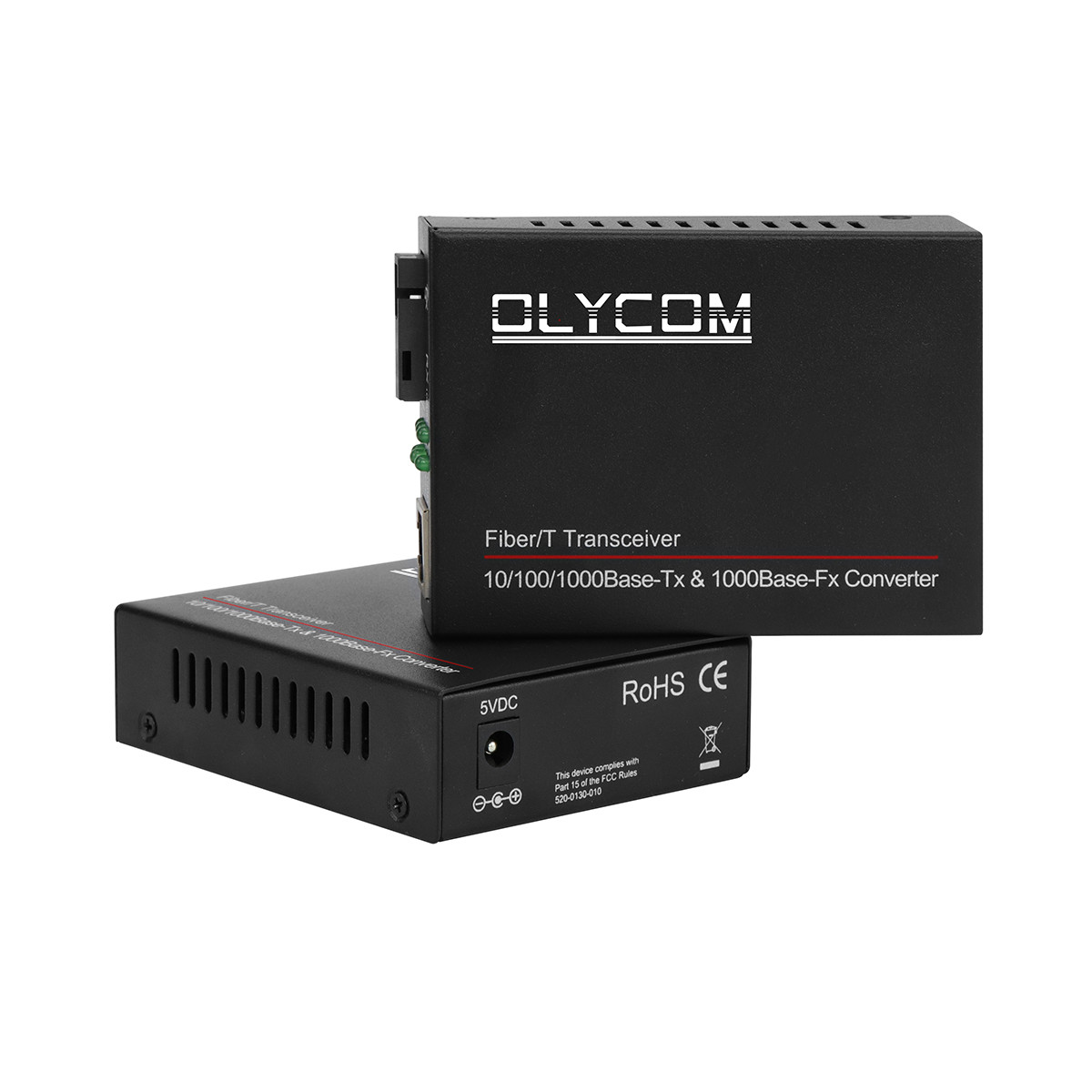

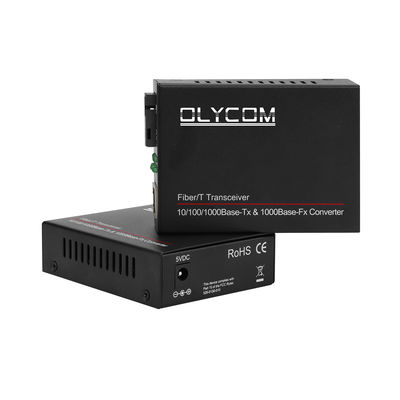

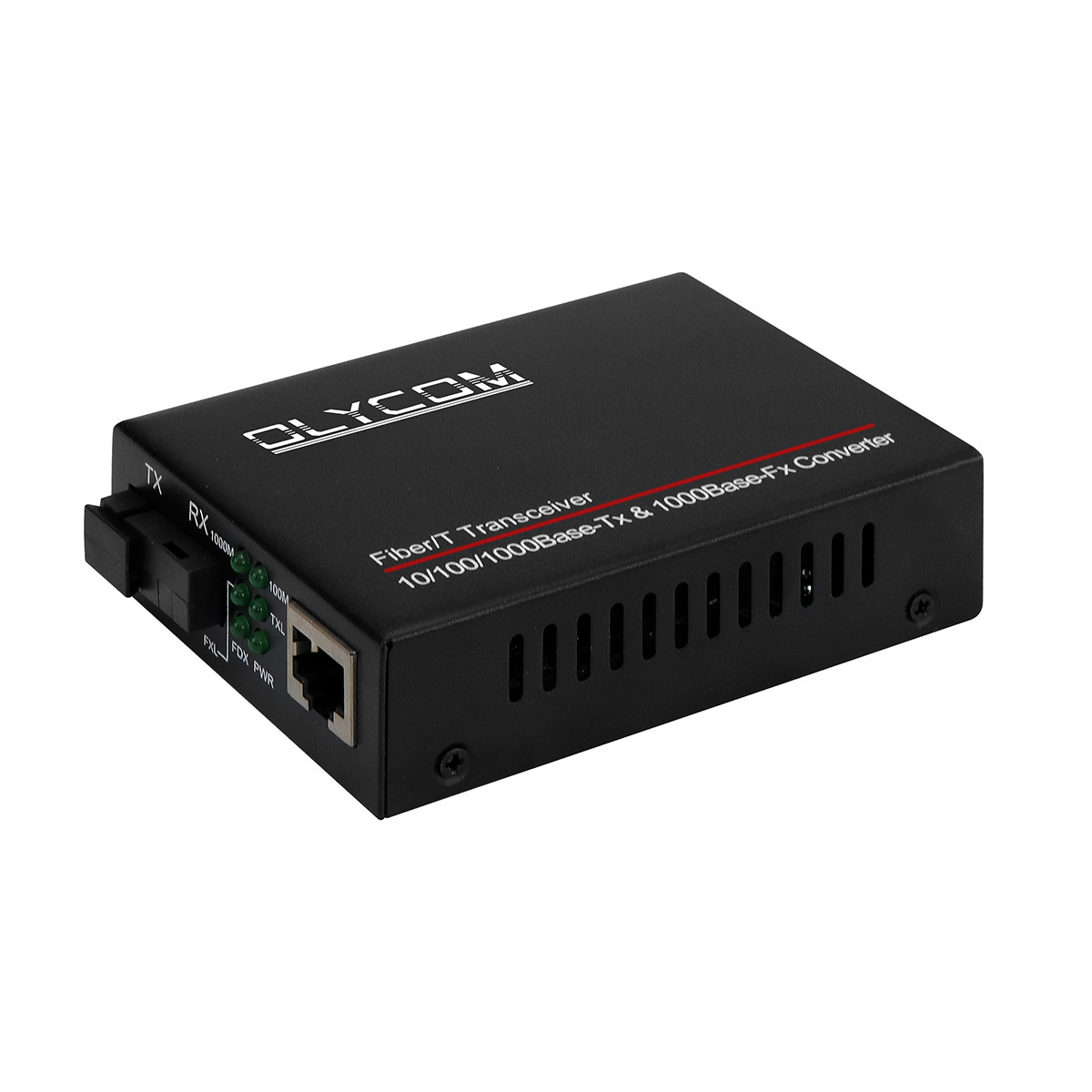

Foto produk
