Analog Video Audio Data Dry Contact Ethernet melalui konverter serat
Deskripsi
Nomor Model: OM610-1V↑2A↑↓3D↑↓1E2K↑↓WT/R
1Ch video maju + 2Ch audio bidirectional + 1Ch data RS485 bidirectional setengah duplex + 2Ch data RS232 bidirectional, +1 Ethernet 10/100 Mbit, + 2Ch alarm bidirectional, (kontak dekat),serat tunggal mode tunggal ,FC, 20km, DC5V2A
Tidak apa-apa untuk menulis nama model dan logo Anda.
Transmitter dan penerima video optik, juga disebut sebagai konverter serat, konverter media, konverter video optik,adalah sepasang perangkat transmisi CCTV yang mengirimkan dan menerima sinyal CCTV fidelitas tinggi dari video, audio, data, telepon, penutupan kontak, Ethernet, dll, dan dirancang untuk memperpanjang batas koaksial 500 meter dan mendapatkan sinyal CCTV yang terhubung hingga 80km maksimum pada kabel serat optik.
Fitur Utama
- Casing logam yang kokoh
- Kerugian tautan optik rendah max 30dB
- Tanpa EMI, RFI dan ground loop
- Transmisi Bi-di pada 1 serat dengan WDM
- Tingkat kuantifikasi 8BIT yang tinggi
- Hot plug-and-play dengan catu daya switch
- Tersedia dalam sistem rak mandiri dan 19 ¢ 3U
Spesifikasi
| Optik |
| Panjang gelombang |
1310nm/1550nm |
| Kekuatan output |
-8 ~ 3dBm |
| Serat optik |
Mode tunggal (9/125um) 20Km sampai 80Km
Multimode (50/125um) 1Km, (62.5/125um) 500m
|
| Menerima Sensitivitas |
-30dBm |
| Antarmuka |
FC/ST/SC/LC |
| Video |
| Bandwidth |
8 MHz |
| Sistem yang Kompatibel |
NTSC/PAL/SECAM |
| Impedansi/Tegangan |
BNC 75Ω (tidak seimbang) / 2.0Vp-p |
| Keuntungan Diferensial |
< ± 1% |
| Fase Diferensial |
< ± 1 |
| Rasio S/N |
>60dB ((pemeriksaan) ((8 bit) |
| Antarmuka |
BNC |
| Data |
| Protokol Data |
RS232, RS422, RS485, Manchester, data BIPHASE |
| Bandwidth |
0~300kbps |
| Tingkat kesalahan |
10-9 |
| Antarmuka |
Terminal Phoenix |
| Audio |
| Impedansi / Tegangan |
600 ohm (tidak seimbang) / 2.0Vp-p |
| Tanggapan Frekuensi |
10 ~ 20 kHz |
| Total Harmonik Distorsi |
< 0,05% |
| Fase Diferensial |
< ± 1 |
| Rasio S/N |
> 95dB (pemeratan) |
| Antarmuka |
Terminal Phoenix |
| Tingkat Sampel |
48k Hz |
| Resolusi |
16 bit |
| Penutupan Kontak |
| Masukan sinyal |
Alarm, input biner, dukungan TTL, RS-232/422/485 atau tombol saklar pasif |
| Output sinyal |
Alarm sewenang-wenang, output biner, dukungan TTL, RS-232/422/485 atau output relay |
| Antarmuka |
Terminal Phoenix |
| Ethernet |
| Mode Kerja |
Full duplex / half duplex, autosensing |
| Kecepatan Jaringan |
10/100Mbps, sensing otomatis |
| Antarmuka |
RJ45 |
| Listrik, lingkungan, mekanik. |
| Tegangan Operasi |
Standalone:220VAC sampai 5V/12VDC, Rack: dual 220V/-48V AC, kartu: didukung oleh sasis |
| Suhu operasi |
-35°C+75°C |
| Suhu penyimpanan |
-45°C+85°C |
| Kelembaban |
0~95% tidak kondensasi |
| Dimensi dan Berat |
Standalone dan kartu: tergantung pada konfigurasi yang berbeda
Chassis: 19 ′′3U
|
Aplikasi
- Perlindungan keamanan jalur ekspres dan sistem stasiun tol
- Sistem pemantauan lalu lintas kota
- Tambang minyak tenaga elektronik, siaran program stasiun TV
Pilihan Pemesanan
| OM610-1V↑1D↓1P1E WT/R |
1ch video Tx + 1ch RS485 data Rx + 1ch 10/100M Ethernet + 1 Telepon. |
| OM610-1V↑2D↓2A↑1E WT/R |
1ch video Tx + 2ch RS485 data Rx + 2ch audio Tx + 1ch 10/100M Ethernet |
| OM610-1V↑2D↓2A↑2K↑WT/R |
1ch video Tx + 2ch data RS485 Rx + 2ch audio Tx + 1ch kontak penutupan Tx |
| OM610-2P1EWT/R |
2ch Telepon + 1ch 10/100M Ethernet |
| OM610-2V↑1D↓1P1E WT/R |
2ch video Tx + 1ch RS485 data Rx + 1ch 10/100M Ethernet + 1 Telepon. |
| OM610-2V↑2D↓2A↑1E WT/R |
2ch video Tx + 2ch RS485 data Rx + 2ch audio Tx + 1ch 10/100M Ethernet |
| OM610-4EWT/R |
4ch 10/100M Ethernet |
| OM610-4P2D↓WT/R |
4ch Telepon+ 2ch RS485 data Rx |
| OM610-4V↑1D↓4E WT/R |
4ch video Tx + 1ch data RS485 Rx + 4ch 10/100M Ethernet |
| OM610-4V↑1D↓4PWT/R |
4ch video Tx + 1ch data RS485 Rx + 4ch Telepon |
| OM610-4V↑12D↓WT/R |
4ch video Tx + 12ch RS485 data Rx |
FAQ
1Bisakah aku punya kotak kemasanku sendiri?
Ya, kotak kemasan standar tidak memiliki huruf Cina atau logo.
Tidak apa-apa untuk menyesuaikan versi Anda sendiri seperti menempatkan logo Anda, nama model atau slogan di atasnya.
2Apa syarat pembayaranmu?
Dalam kebanyakan kasus kami melakukan transfer T / T dan jumlah penuh harus dikumpulkan sebelum pengiriman.
Untuk pesanan sampel, kami menerima pembayaran PayPal untuk waktu pemrosesan yang lebih singkat.
Terkadang pembayaran Alipay atau WeChat tidak masalah, tergantung kasusnya.
3Apakah Anda memiliki sertifikasi?
Ya, perusahaan kami memiliki sertifikasi ISO9001.
Kami memiliki sertifikat CE / FCC / RoHS / E-mark / CCC untuk model kami.
Seperti apa labelnya?
Akan ada 2 salinan untuk setiap produk yang diproduksi. satu dilampirkan pada perangkat, yang lain di kotak kemasan.
Ini tersedia dalam berbagai bahasa dan konten, sehingga Anda dapat menambahkan logo atau nama model Anda di dalamnya.

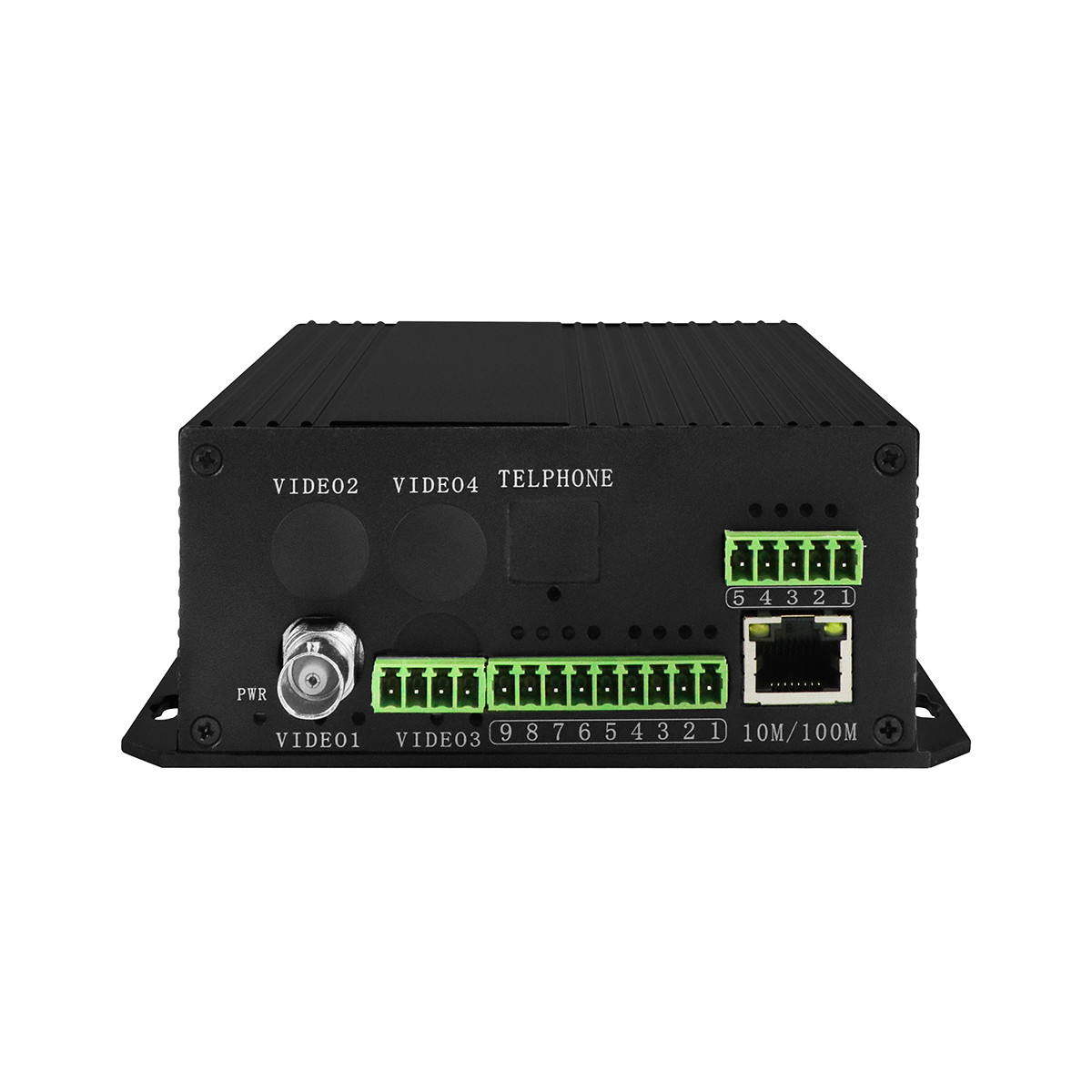

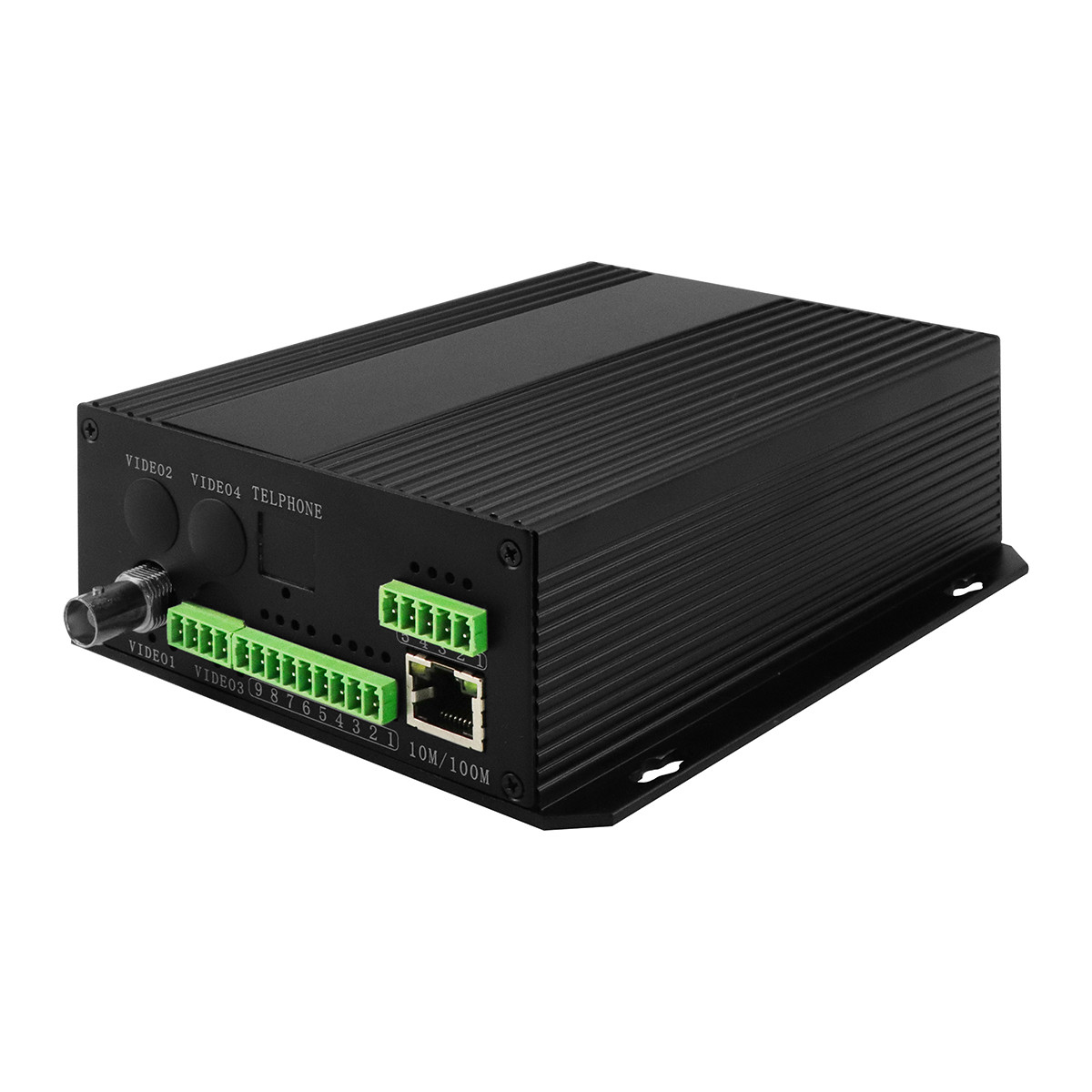

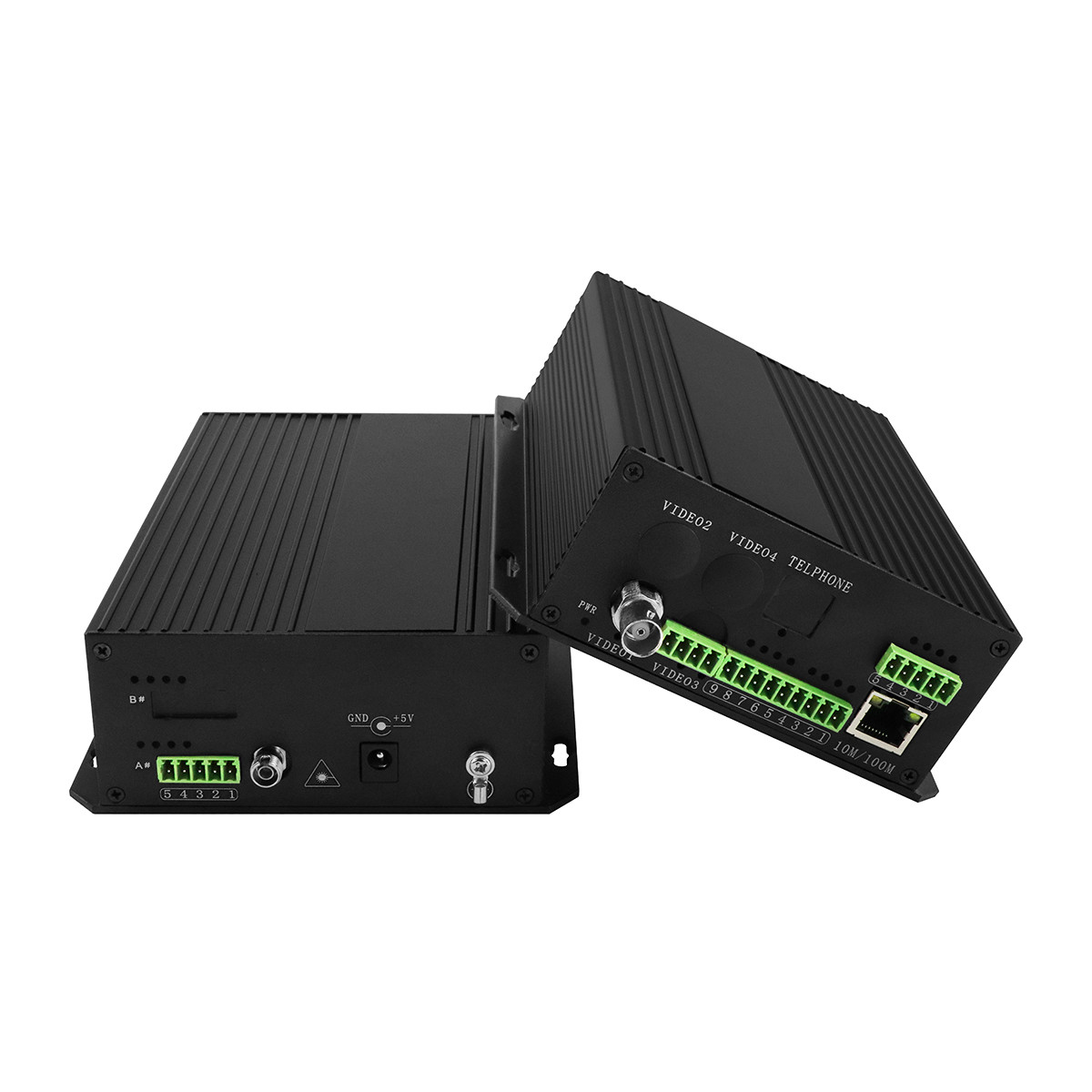

Lebih Banyak Gambar Produk
