Konverter Serat Ethernet
Pengantar
Model produk: OM610-8V↑2A↑↓ 2K↓2D↑↓1EWT/R
Tidak apa-apa untuk menggunakan nama model Anda dan mencetak logo Anda pada perangkat.
Fitur Utama
Spesifikasi
Optik | |
Panjang gelombang | 1310nm/1550nm |
Kekuatan output | -8 ~ 3dBm |
Serat optik |
Mode tunggal (9/125um) 20Km sampai 80Km Multimode (50/125um) 1Km, (62.5/125um) 500m |
Menerima Sensitivitas | -30dBm |
Antarmuka | FC/ST/SC |
Video | |
Bandwidth | 8 MHz |
Sistem yang Kompatibel | NTSC/PAL/SECAM |
Impedansi/Tegangan | BNC 75Ω (tidak seimbang) / 2.0Vp-p |
Keuntungan Diferensial | < ± 1% |
Fase Diferensial | < ± 1 |
Rasio S/N | >60dB ((pemeriksaan) ((8 bit) |
Antarmuka | BNC |
Data | |
Protokol Data | RS232, RS422, RS485, Manchester, data BIPHASE |
Bandwidth | 0~300kbps |
Tingkat kesalahan | 10-9 |
Antarmuka | Terminal Phoenix |
Audio | |
Impedansi / Tegangan | 600 ohm (tidak seimbang) / 2.0Vp-p |
Tanggapan Frekuensi | 10 ~ 20 kHz |
Total Harmonik Distorsi | < 0,05% |
Fase Diferensial | < ± 1 |
Rasio S/N | > 95dB (pemeratan) |
Antarmuka | Terminal Phoenix |
Tingkat Sampel | 48k Hz |
Resolusi | 16 bit |
Penutupan Kontak | |
Masukan sinyal | Alarm, input biner, dukungan TTL, RS-232/422/485 atau tombol saklar pasif |
Output sinyal | Alarm sewenang-wenang, output biner, dukungan TTL, RS-232/422/485 atau output relay |
Antarmuka | Terminal Phoenix |
Ethernet | |
Mode Kerja | Full duplex / half duplex, autosensing |
Kecepatan Jaringan | 10/100Mbps, sensing otomatis |
Antarmuka | RJ45 |
Sasis dan Kartu | |
Jumlah slot sasis | 18 slot |
Kompatibilitas dengan kartu | 1 ~ 4ch kartu ((18pcs); 8ch kartu ((9pcs) |
Fleksibilitas | Mendukung instalasi campuran dari konfigurasi yang berbeda |
Kartu |
Dalam ukuran 4ch PCB ((153x100x10mm) atau 8ch PCB (153x100x25mm) konfigurasi yang membutuhkan ukuran yang lebih besar tidak dapat digunakan dengan sistem ini |
Listrik, lingkungan, mekanik. | |
Tegangan Operasi | Standalone:220VAC sampai 5V/12VDC, Rack: dual 220V/-48V AC, kartu: didukung oleh sasis |
Suhu operasi | -35°C+75°C |
Suhu penyimpanan | -45°C+85°C |
Kelembaban | 0~95% tidak kondensasi |
Dimensi dan Berat | Standalone dan kartu: tergantung pada konfigurasi yang berbeda, Chassis: 19 ¢ 3U |
Aplikasi
Rincian Pemesanan
OM610-1V↑1D↓1P1E WT/R | 1ch video Tx + 1ch RS485 data Rx + 1ch 10/100M Ethernet + 1 Telepon. |
OM610-1V↑2D↓2A↑1E WT/R | 1ch video Tx + 2ch RS485 data Rx + 2ch audio Tx + 1ch 10/100M Ethernet |
OM610-1V↑2D↓2A↑2K↑WT/R | 1ch video Tx + 2ch data RS485 Rx + 2ch audio Tx + 1ch kontak penutupan Tx |
OM610-2P1EWT/R | 2ch Telepon + 1ch 10/100M Ethernet |
OM610-2V↑1D↓1P1E WT/R | 2ch video Tx + 1ch RS485 data Rx + 1ch 10/100M Ethernet + 1 Telepon. |
OM610-2V↑2D↓2A↑1E WT/R | 2ch video Tx + 2ch RS485 data Rx + 2ch audio Tx + 1ch 10/100M Ethernet |
OM610-4EWT/R | 4ch 10/100M Ethernet |
OM610-2D↓8PWT/R | 2ch RS485 data Rx + 8ch Telepon |
OM610-20D↓WT/R | 20ch data RS485 Rx |
OM610-1V↑↓1D↑↓1A↑↓1K↑↓WT/R | 1ch bi-di video + 1ch bi-di RS485 data + 1ch bi-di audio + 1ch bi-di kontak penutupan |
OM610-2D↑↓4A↑↓1E WT/R | 4ch bi-di audio + 2ch bi-di RS485 data + 1ch 10/100M Ethernet |
OM610-1V↑1D↑↓3A↑2K↑↓WT/R | 1ch video Tx + 2ch bi-di RS485 data + 3ch audio Tx + 1ch bi-di kontak penutupan |
Keuntungan Kita

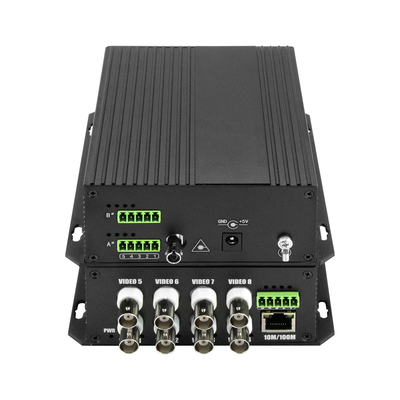

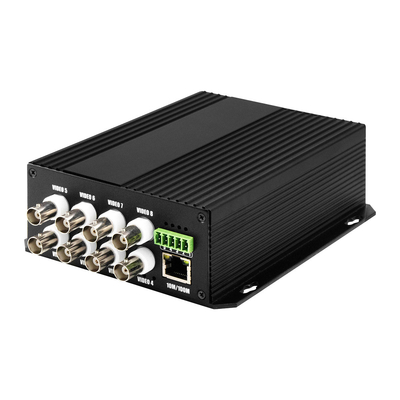

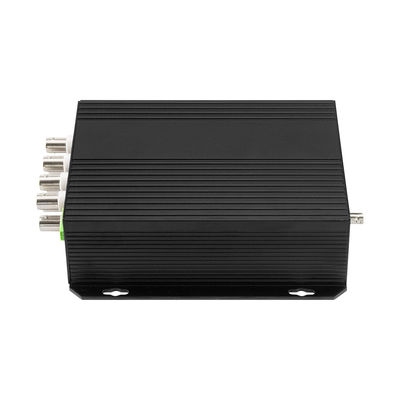

Lebih Banyak Gambar Produk
