BNC video Bidi data RS232 RS485 konverter media serat
Fitur Utama
Kasus logam yang kokoh
Tanpa EMI, RFI dan ground loop
Aman dan kebal terhadap gangguan luar
Desain plug-and-play
Pengantar
Model produk: OM610-4V↑6D↑↓1EWT/R, tidak masalah untuk menggunakan nama model Anda atau mencetak logo Anda pada perangkat.
Aplikasi: proyek lingkungan pemerintah, militer, dan medis
pemancar dan penerima video optik, juga disebut sebagai konverter media serat, konverter optik data Ethernet, video digital melalui konverter serat,Diharapkan memperpanjang batas koaksial 500 meter dan mendapatkan sinyal CCTV yang terhubung hingga 80km maksimum pada kabel serat optik..
Ini mengirimkan dan menerima sinyal CCTV fidelitas tinggi dari video, data dan Ethernet
Hal ini memungkinkan transmisi tanpa kerugian dengan gangguan minimal
Ini terbuka untuk kustomisasi dan ODM untuk memenuhi berbagai kebutuhan
Ini mendukung perangkat sistem standalone & chassis.
Spesifikasi
| Optik | |
| Panjang gelombang | 1310nm/1550nm |
| Kekuatan output | -8 ~ 3dBm |
| Serat optik |
Mode tunggal (9/125um) 20Km sampai 80Km Multimode (50/125um) 1Km, (62.5/125um) 500m |
| Menerima Sensitivitas | -30dBm |
| Antarmuka | FC/ST/SC |
| Video | |
| Bandwidth | 8 MHz |
| Sistem yang Kompatibel | NTSC/PAL/SECAM |
| Impedansi/Tegangan | BNC 75Ω (tidak seimbang) / 2.0Vp-p |
| Keuntungan Diferensial | < ± 1% |
| Fase Diferensial | < ± 1 |
| Rasio S/N | >60dB ((pemeriksaan) ((8 bit) |
| Antarmuka | BNC |
| Data | |
| Protokol Data | RS232, RS422, RS485, Manchester, data BIPHASE |
| Bandwidth | 0~300kbps |
| Tingkat kesalahan | 10-9 |
| Antarmuka | Terminal Phoenix |
| Ethernet | |
| Mode Kerja | Full duplex / half duplex, sensing otomatis |
| Kecepatan Jaringan | 10/100Mbps, sensing otomatis |
| Antarmuka | RJ45 |
| Sasis dan Kartu | |
| Jumlah slot sasis | 18 slot |
| Kompatibilitas dengan kartu | 1 ~ 4ch kartu ((18pcs); 8ch kartu ((9pcs) |
| Fleksibilitas | Mendukung instalasi campuran dari konfigurasi yang berbeda |
| Kartu |
Dalam ukuran 4ch PCB ((153x100x10mm) atau 8ch PCB (153x100x25mm) konfigurasi yang membutuhkan ukuran yang lebih besar tidak dapat digunakan dengan sistem ini |
| Listrik, lingkungan, mekanik. | |
| Tegangan Operasi |
Standalone:220VAC sampai 5V/12VDC, Rack: dual 220V/-48V AC Kartu: didukung oleh sasis |
| Suhu operasi | -35°C+75°C |
| Suhu penyimpanan | -45°C+85°C |
| Kelembaban | 0~95% tidak kondensasi |
| Dimensi dan Berat |
Standalone dan kartu: tergantung pada konfigurasi yang berbeda Chassis: 19 ′′3U |
Aplikasi
Gymnasium (transmisi video dan audio langsung)
Rincian Pemesanan
| OM610-2V↑1D↓1P1EWT/R | 2ch video Tx + 1ch RS485 data Rx + 1ch 10/100M Ethernet + 1 Telepon. |
| OM610-2V↑2D↓2A↑1EWT/R | 2ch video Tx + 2ch RS485 data Rx + 2ch audio Tx + 1ch 10/100M Ethernet |
| OM610-4EWT/R | 4ch 10/100M Ethernet |
| OM610-4P2D↓WT/R | 4ch Telepon+ 2ch RS485 data Rx |
| OM610-4V↑1D↓4EWT/R | 4ch video Tx + 1ch data RS485 Rx + 4ch 10/100M Ethernet |
| OM610-4V↑1D↓4PWT/R | 4ch video Tx + 1ch data RS485 Rx + 4ch Telepon |
| OM610-4V↑12D↓WT/R | 4ch video Tx + 12ch RS485 data Rx |
| OM610-2D↓8PWT/R | 2ch RS485 data Rx + 8ch Telepon |
Jaminan
| Kategori produk | Periode Jaminan |
| Konverter Media Fiber Ethernet | 1 tahun |
| Konverter Video Optik | 1 tahun |
| Fiber Switch | 1 tahun |
| Switch Ethernet | 1 tahun |
| Konverter Seriali Serat | 1 tahun |
| PDH Multiplexer | 1 tahun |
| CCTV PoE Switch | 1 tahun |
| Switch yang Dikelola Secara Komersial | 1 tahun |
| Komersial PoE Managed Switch | 1 tahun |
| DIN Power Supply | 3 tahun |
| Industrial Ethernet Switch | 3 tahun |
| Industrial PoE Switch | 3 tahun |
| Industrial Managed Switch | 3 tahun |
| Industrial PoE Managed Switch | 3 tahun |
| Modul CWDM | 1 tahun |
| Perangkat DWDM/OTN | 1 tahun |

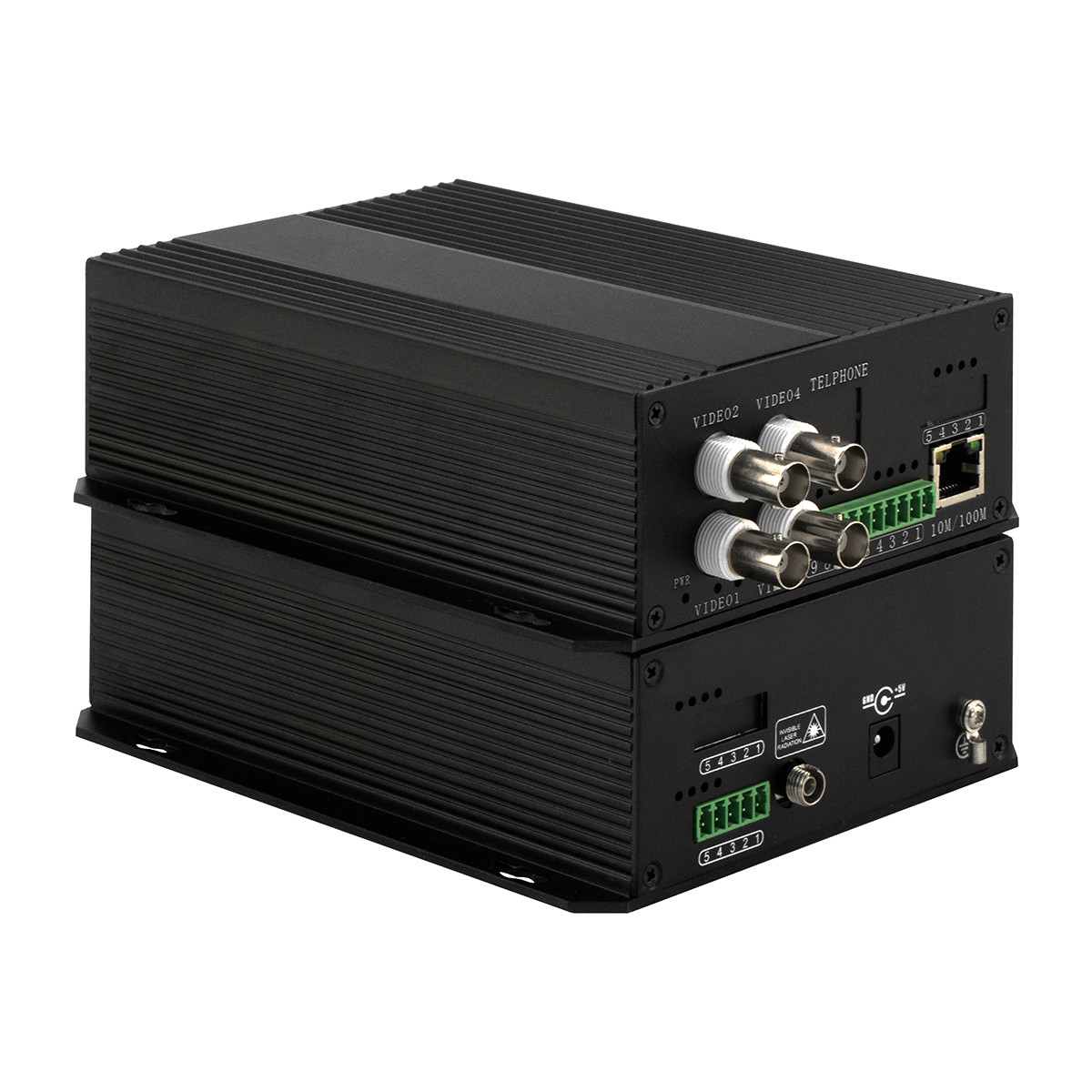

Gambar Produk
