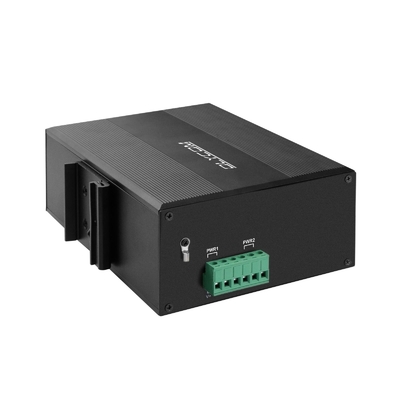

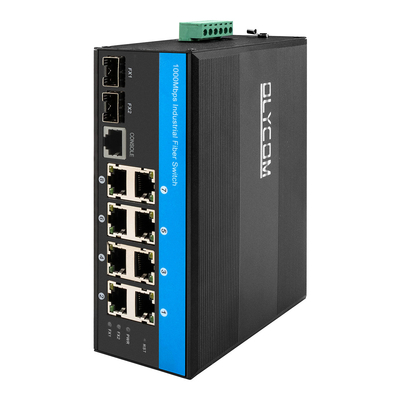

10 Port Industrial Gigabit Smart Managed Network Switch
Informasi Dasar L2 Managed Fiber Switch
- 8 x 10/100/1000Mbps Pelabuhan RJ45 penginderaan otomatis
- 2 x 100/1000/2500Mbps port serat SFP
- Perlindungan gelombang Ethernet 6KV, beradaptasi dengan lingkungan luar yang keras
- Memenuhi persyaratan tingkat perlindungan IP40 dan kelas industri EMC
- DIN rel atau instalasi dinding
- Memenuhi standar FCC dan CE
- Suhu lingkungan operasi: -40°C 75°C
Web GUI
- Mendukung diagnosis kabel dan dapat menemukan titik kesalahan
- Mendukung IEEE802.3az EEE ((Energy Efficient Ethernet) Manajemen, mengoptimalkan konsumsi daya
- Dukungan STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protection Ring ((EPR)
- Dukungan QoS, klasifikasi transportasi QoS, CoS, kontrol bandwidth ((arah input/output), penindasan badai, layanan yang berbeda
- Dukungan IEEE802.1q VLAN, port VLAN, berbasis Mac VLAN, IP subnet VLAN, protokol VLAN, VLAN converter, MVR
- Dukungan agregasi link LACP IEEE802.3ad dinamis, agregasi link statis
- Mendukung IGMP/MLD snooping V1/V2/V3, IGMP filtrasi/modulasi, IGMP pencarian
- Laporan agen IGMP dukungan, MLD mengintip
- Keamanan: berbasis port dan Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
- Mendukung Cisco® seperti CLI, manajemen Web, SNMP v1/v2c/v3, Telnet
- Mendukung upgrade perangkat lunak melalui TFTP dan HTTP, redundansi firmware mencegah upgrade gagal
- Dukungan DHCP client/Relay/Snooping/Snooping pilihan 82/Relay pilihan 82
- Mendukung RMON, MIB II, mirror image, event log, DNS, NTP/SNTP, IEEE802.1ab LLDP
- Mendukung IPV6 Telnet server/ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL
Silakan hubungi kami untuk web manual atau CLI manual
Spesifikasi dari Industrial Managed Switch
| Nama produk |
10/100/1000Mbps Managed Industrial Fiber Switch ((2F+8TP) |
| Nomor model. |
IM-FS280GW |
| Pelabuhan |
2*100/1000/2500Mpbs SFP port
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km
MM: 1310nm, 2Km; 850nm, 500 meter
8*10/100/1000M UTP RJ45 ((Support MDI/MDIX auto-sensing)
|
| Protokol |
IEEE 802.3
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
ITU-T G.8023 EPR/Y.1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
|
| Berganti Fitur |
Mode transmisi: penyimpanan dan pengiriman
Penundaan pengiriman: <10us
Bandwidth sistem: 26Gbps (tidak macet)
Tingkat penyampaian: 19.344Mpps
Ukuran DRAM: 128M
Ukuran flash: 16M
Ukuran buffer paket: 4Mb
VLAND ID: 4096
Ukuran tabel alamat MAC: 8K
Jumbo Frame: 9.6KB
|
| Media Jaringan |
10BASE-T: CAT3, CAT4, CAT5 unshielded twisted pair ((≤100m)
100/1000BASE-TX: CAT5 atau lebih tinggi pasangan tersusun terlindung ((≤100m)
|
| LED |
Daya, jaringan, serat
PWR: Daya
Oranyeu: Link/ACT
Hijau: Kecepatan Jaringan 1000M ((mati saat 100Mb/s)
Serat: FX1/FX2
|
| Sumber Daya |
Tegangan masukan: 48V (maksimal 52V)
Tegangan keluaran PoE: 48V
Daya keluar PoE tunggal: 30W ((port 1~8)
Anggaran maksimum: 240W
Koneksi terbalik: dukungan
|
| Kabel PoE |
PoE af/at: 1/2 ((V+), 3/6 ((V-) |
| Lingkungan |
Suhu kerja: -40°C~75°C
Suhu penyimpanan: -40°C~85°C
Kelembaban kerja: 10%~90%, tidak kondensasi
Kelembaban penyimpanan: 10%~95%, non-kondensasi
|
| Standar Industri |
ESD: IEC61000-4-2, ±15KV udara, ±6KV kontak
EFT: IEC61000-4-4, Umum ±6KV
Lonjakan: IEC61000-4-5, Diferensial ±2KV, Umum±6KV
|
| Sertifikasi |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Bagian 15 Subpart B ((Kelas B) ANSI C63.4: 2014
|
| Informasi mekanik |
Shell: Shell logam bergelombang, tingkat kelas IP40
Dimensi: 158*115*60mm
Metode pemasangan: pemasangan Din-rail/Wall
Berat: 0,75Kg/0,9Kg ((Net/Bruto)
|
| Jaminan |
3 tahun, dukungan teknis seumur hidup |
Aksesoris
| OSPL1E06D-85 |
100BASE-FX ((850nm) |
| OSPL1E06D |
100BASE-FX |
| OSPL1E20D |
100BASE-LX |
| OSPL1E40D |
100BASE-EX |
| OSBL1E20D-35 |
100BASE-BX-U ((TX 1310 RX1550) |
| OSBL1E20D-53 |
100BASE-BX-D ((TX 1550 RX1310) |
| OSPL1G05D |
1000BASE-SX |
| OSPL1G06D |
1000BASE-SX ((1310nm) |
| OSPL1G20D |
1000BASE-LX |
| OSPL1G40D |
1000BASE-EX |
| OSBL1G20D-35 |
1000BASE-BX-U ((TX 1310 RX1550) |
| OSBL1G20D-53 |
1000BASE-BX-D ((TX 1550 RX1310) |
| IM-DAC220/DC48V2.5A |
AC220V sampai DC48V2.5A, -40 ∼70°C |
| IM-DAC220/DC48V5A |
AC220V sampai DC48V5A, -40 ∼70°C |
| IM-DAC220/DC48V10A |
AC220V sampai DC48V10A, -40 ∼70°C |
Aplikasi Managed Fiber Switch
Daftar kemasan dari Managed Fiber Switch
- 1 pc 10-port DIN-Rail Industrial Managed Fiber Switch,
- 1pc kabel yang dikelola,
- 1pc manual pengguna,
- 1pc kartu garansi, dan dukungan teknis seumur hidup
Pertanyaan dan Jawaban
1, chip apa yang didasarkan?
Olycom: Vitesse
2, Dapatkah saya menyesuaikan itu?
Olycom: Ya
Kami mendukung layanan OEM seperti logo, nama model, label, topeng PVC dan suku cadang produk (kit pemasangan, blok terminal daya dll.)
3, Dapatkah saya menghubungkannya dengan perangkat 10/100M?
Olycom: Ya
Untuk port LAN mereka 10/100/1000M otomatis sensing
Untuk port Serat, silahkan konfigurasi kecepatan 100Mbps melalui Web GUI atau CLI
4, Dapatkah saya mematikan fungsi PoE untuk beberapa port jika perlu?
A: Ya
Semua PoE managed switch dalam seri ini mendukung manajemen PoE
Silahkan tetapkan status PoE melalui Web GUI atau CLI
5, Apakah Anda melakukan SKD / CKD?
A: Ya
Sebagai pabrik, kami telah berurusan dengan ini berkali-kali.
