Rumah /Produk/Pemancar Modul SFP/1.25G SFP Modul Modul tunggal 1310nm/1550nm 20km Simplex Optical Transceiver

1.25G SFP Modul Modul tunggal 1310nm/1550nm 20km Simplex Optical Transceiver

1pcs
MOQ
dapat dinegosiasikan
harga
1.25G SFP Modul Modul tunggal 1310nm/1550nm 20km Simplex Optical Transceiver
fitur Galeri Deskripsi Produk Quote request suatu
fitur
Spesifikasi
Product Name: Gigabit SFP Fiber Transceiver
Condition: New
Nama merek: Olycom, Support OEM
Power Supply: Single +3.3V
Maximum Power: <1W
Working temp: 0 ℃ ~ + 70 ℃
Menyoroti:

SMF 1.25 G SFP Modul

,

LC Connector 1.25 G SFP Modul

,

20km Single Fiber Transceiver
Informasi dasar
Tempat asal: Shenzhen, Cina
Nama merek: Olycom
Sertifikasi: CE RoHS FCC
Nomor model: OSBL1G20D-35
Dokumen: IM-WS080GE.pdf
Syarat-syarat pembayaran & pengiriman
Kemasan rincian: 1 buah dalam 1 karton. 0,2KG/pcs
Waktu pengiriman: 3 ~ 7 hari kerja
Syarat-syarat pembayaran: T/T, Paypal, L/C, D/A, D/P, Western Union, MoneyGram
Menyediakan kemampuan: 3000PCS per minggu
Deskripsi Produk

Cisco Compliant 20KM 1.25G SFP Modul



Fitur



  • Hingga 1.25Gb/s Data Links
  • Pemasok panas
  • Konektor LC tunggal
  • Hingga 20 km pada SMF 9/125μm
  • 1550nm DFB pemancar laser
  • Detektor foto PIN 1310nm
  • Sumber daya tunggal +3.3V
  • Antarmuka Pemantauan Sesuai dengan SFF-8472
  • Kekuatan maksimum <1W
  • Rentang suhu operasi industri/terluas/komersial: -40°C sampai 85°C/-5°C sampai 85°C/-0°C sampai 70°C Versi tersedia
  • RoHS-compliant dan bebas timah



Pengantar



  • OLYCOM OSBL1G20D-53 Transceivers adalah kombinasi tak tertandingi dari kinerja tinggi fungsionalitas dan keterjangkauan.Mereka sepenuhnya sesuai dengan Small Form Factor Pluggable Multi-Sourcing Agreement (MSA).
  • Kemampuan diagnostik digital mereka dapat dengan mudah diakses melalui bus serial 2-kawat seperti yang ditentukan dalam SFF-8472.
  • Bagian penerima dirancang dengan penerima PIN, sementara pemancar menggunakan laser DFB 1550 nm.
  • Dengan anggaran link yang luar biasa hingga 14dB, modul ini unggul pada aplikasi Ethernet 1000Base-LX 20km tanpa gagal.



Aplikasi



  • 1000Base-LX Ethernet

  • Jaringan Metro/Akses

  • 1 × Fiber Channel
  • Hubungan optik lainnya



Rating Maksimal mutlak



Parameter Simbol Min. Tipikal Max. Apa yang terjadi? Satuan
Suhu penyimpanan TS - 40   +85 °C
Tegangan Pasokan VCC - 0.5   4 V
Kelembaban Relatif RH 0   85 %


Lingkungan operasi yang direkomendasikan



Parameter Simbol Min. Tipikal Max. Apa yang terjadi? Satuan
Suhu operasi kasus Industri TC - 40   85 °C
diperpanjang - 5   85 °C
Komersial 0   +70 °C
Tegangan Pasokan VCC 3.135   3.465 V
Pasokan arus Icc     300 mA
arus masuk Pembuangan     Icc+30 mA
Kekuatan Maksimal Pmax     1 W


Karakteristik Listrik



Parameter Simbol Min. Tipikal Max. Apa yang terjadi? Satuan Catatan
Bagian pemancar:
Impedansi diferensial masukan Rin 90 100 110 W 1
Swing input data ujung tunggal Vin PP 250   1200 mVp-p
Transmit Disable Voltage Penyakit VD Vcc 13   Vcc V 2
Transmit Aktifkan Tegangan VEN Sapi   Vee + 0.8 V
Transmit Disable Assert Time Tdessert     10 kami
Bagian penerima:
Swing output data ujung tunggal Vout, PP 300   800 mv 3
Kasalahan Vlosfault Vcc 0.5   VCC_host V 5
LOS Normal Vlos norma Sapi   Vee + 0.5 V 5
Penolakan Pasokan Daya PSR 100     mVpp 6

Parameter optik

Parameter Simbol Min. Tipikal Max. Apa yang terjadi? Satuan Catatan
Bagian pemancar:
Panjang Gelombang Pusat λc 1530 1550 1570 nm
Lebar Spektral σ     1 nm
Rasio penekanan sidemode SSRmin 30     dB
Kekuatan output optik Puut -9   -3 dBm 1
Rasio Kepunahan Urgensi 9     dB
Waktu Peningkatan/Jatuh Optik tr / tf     260 ps 2
Intensitas Relatif Kebisingan RIN     -120 dB/Hz
Total Kontribusi Jitter TX Δ TJ     0.284 UI 3
Topeng mata untuk output optik Sesuai dengan IEEE802.3 z (keamanan laser kelas 1)
Bagian penerima:
Panjang gelombang input optik λc 1270 1310 1600 nm
Pengirim Terlalu Terisi Pol -3     dBm 4
Sensitivitas RX Sen     - 24 dBm 4
RX_LOS Assert Los A - 40     dBm
RX_LOS Menghapus pernyataan Los D     -25 dBm
RX_LOS Hysteresis LOS H 0.5     dB
Spesifikasi umum:
Tingkat Data BR   1.25   Gb/s
Tingkat Kesalahan Bit BER     10-12
Panjang link yang didukung pada 9/125μm SMF@1.25Gb/s LMAX   20   km
Total Anggaran Sistem LB 14     dB


Penugasan Pin

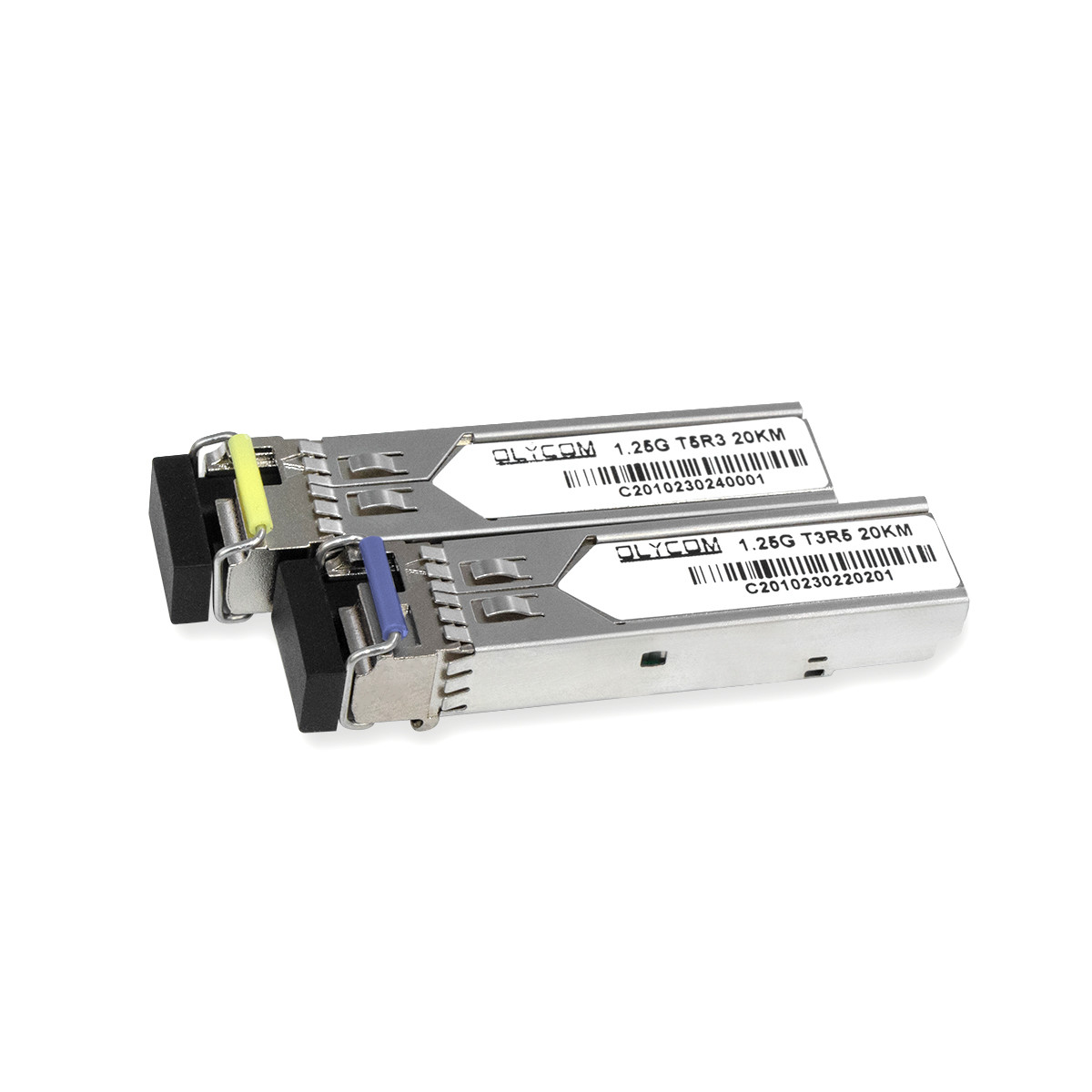

1.25G SFP Modul Modul tunggal 1310nm/1550nm 20km Simplex Optical Transceiver 0

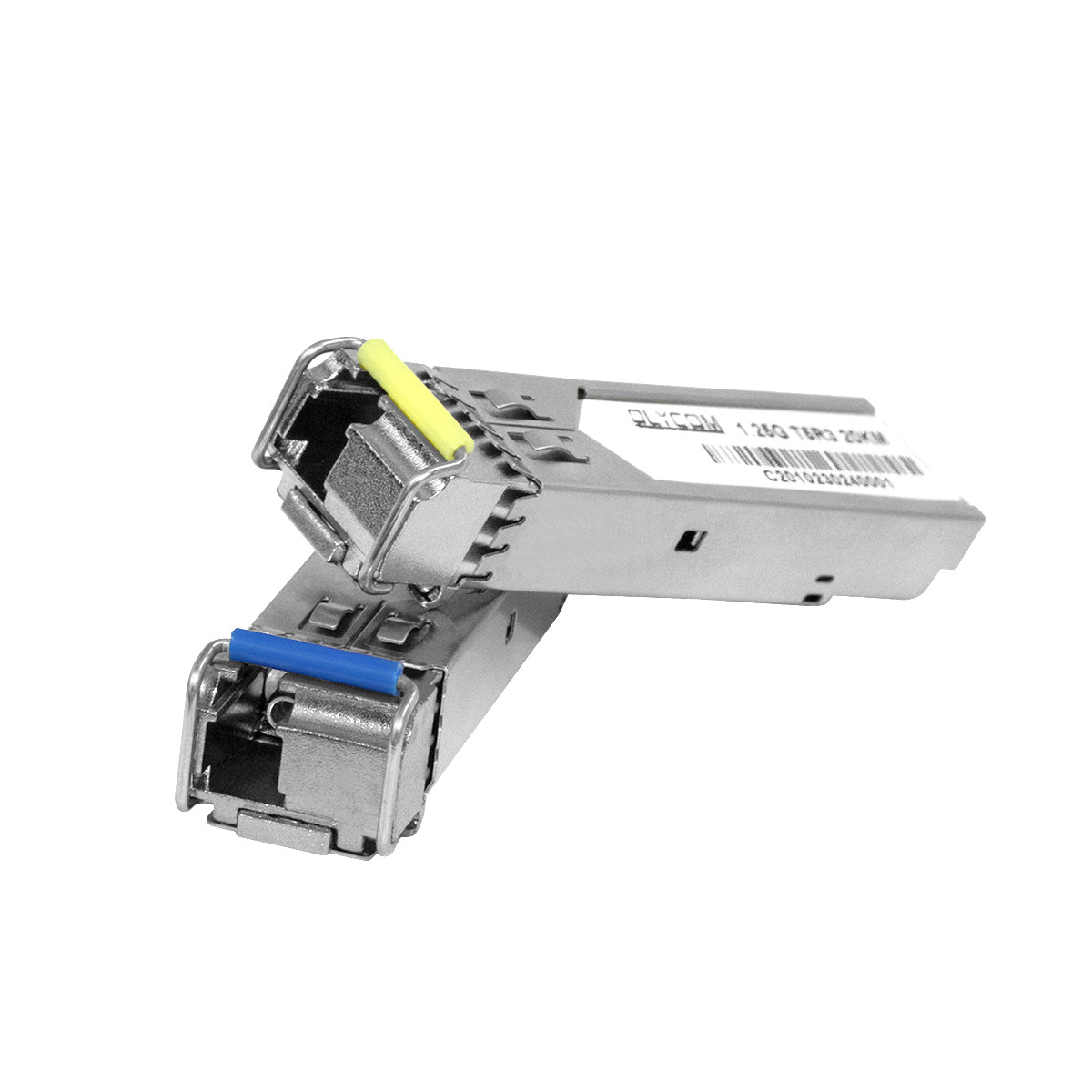

1.25G SFP Modul Modul tunggal 1310nm/1550nm 20km Simplex Optical Transceiver 1

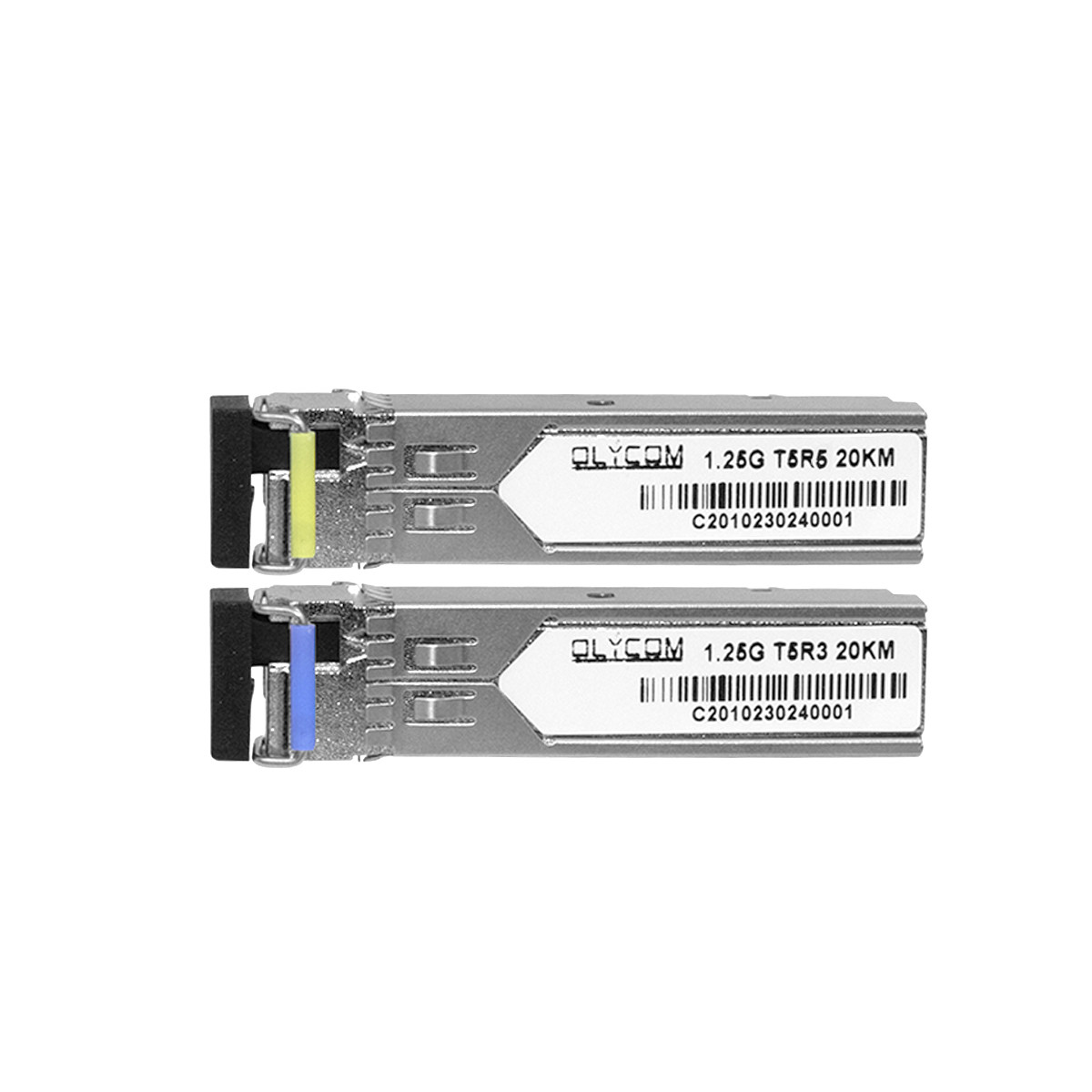

1.25G SFP Modul Modul tunggal 1310nm/1550nm 20km Simplex Optical Transceiver 2

Label:

Modul sfp gigabit WDM

Transceiver Modul SFP

GBIC SFP + Modul Transceiver
