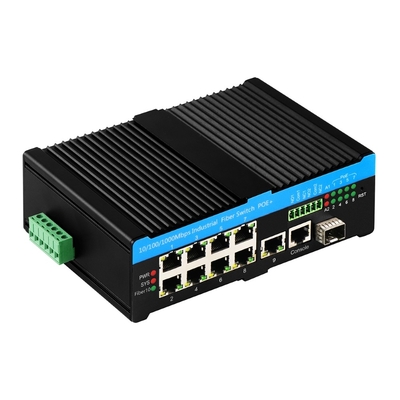

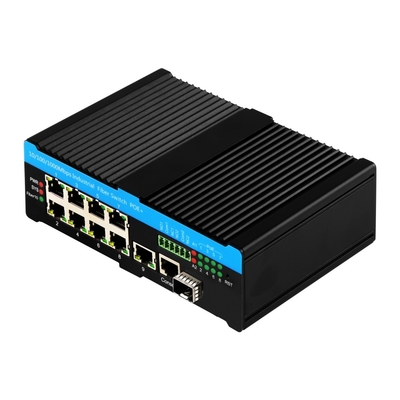

Gigabit 8-Port802.3btLayer 2 Managed Switch
Informasi Dasar dari saklar PoE 8 port
- Port: 2*100/1000/2500M port serat SFP+1*Port konsol+2 port combo+8*100/1000M Tembaga
- Standar PoE: IEEE 802.3af/at/bt (15.4W/30W/60W/90W) pada 1 ~ 8 port RJ45, anggaran 720W
- Fitur Manajemen: Berbasis Vitesse, QoS/STP/ERPS/MPLS/VLAN...
- Jarak POE: 100 meter, dukungan aksesori POE eksternal ((POE extender/splitter)
- Suhu operasi -40°C sampai + 75°C (diuji sepenuhnya)
- Tingkat perlindungan IP40
- Desain rel DIN, disipasi panas tanpa kipas
- CE/FCC sesuai
- Perlindungan gelombang Ethernet 6KV, tegangan isolasi port-to-port 1500V
- Dukungan MDI/MDIX otomatis
- Mode kontrol aliran: full duplex dengan standar IEEE 802.3x half duplex dengan standar tekanan balik
- IEEE 802.3 10Base-T dan IEEE 802.3u 100Base-TX sesuai
- Mekanisme pengalihan penyimpanan dan pengiriman
Fitur Utama POE Managed Switch
- Tampilan waktu nyata tingkat tegangan, arus, daya dan PD dan indikator penuh
- Aktifkan/matikan port POE, atur keterlambatan power-on POE dan daya output POE
- Dukungan relay alarm output dan tampilan alarm status cahaya ((2 cara-dari kontak kering)
Spesifikasi saklar POE industri
| Nama produk |
10/100/1000Mbps Managed Industrial POE Fiber Switch ((1F+9TP) |
| Nomor model. |
IM-FP1188GW |
| Pelabuhan |
1x 1000Mpbs port SFP, 1G/2.5G keduanya mendukung
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2Km; 850nm, 500 meter
8x10/100/1000M UTP RJ45 ((Support MDI/MDIX auto-sensing)
|
| Standar |
IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP
IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344 IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af
IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az
|
| VLAND ID |
4096 |
| Jumbo Frame |
9.6KB |
| Alamat MAC |
8K |
| Fitur beralih |
Mode transmisi: penyimpanan dan pengiriman
Penundaan pengiriman: <10us
Bandwidth sistem: 58Gbps (tidak macet)
Ukuran DRAM: 128M
Ukuran flash: 16M
Ukuran buffer paket: 4Mb
|
| Media jaringan |
10BASE-T: CAT3, CAT4, CAT5 unshielded twisted pair ((≤100m)
100/1000BASE-TX: CAT5 atau lebih tinggi pasangan tersusun terlindung ((≤100m)
Jarak transmisi port SFP: 20km, 40km, 60km, 80km, 100km
|
| LED |
Daya, jaringan, serat, POE, alarm |
| Sumber daya listrik |
Tegangan input catu daya POE: 48V (maksimum 57V)
Daya keluar pasokan daya PoE tunggal: 15.4W/30W/60W/90W ((port 1~8)
|
| Lingkungan |
Suhu kerja: -40°75°C
Suhu penyimpanan: -40°° 85°C
Kelembaban kerja: 10%~90%, tidak kondensasi
Kelembaban penyimpanan: 10%~95%, non-kondensasi
|
| Standar Industri |
EMI: FCC Bagian 15 Subpart B Kelas A, EN 55022 Kelas A
EMS: EN 61000-4-2 (ESD) Tingkat 3, EN 61000-4-3 (RS) Tingkat 3
EN 61000-4-4 (EFT) Tingkat 3, EN 61000-4-5 (Surge) Tingkat 3
EN 61000-4-6 (CS) Tingkat 3, EN 61000-4-8
Kontrol lalu lintas: NEMA-TS2
Getaran: IEC 60068-2-6
Jatuh bebas: IEC 60068-2-32
Kejut: IEC 60068-2-27
Lalu lintas kereta api: EN 50121-4
|
| Keamanan |
Tanda CE, komersial; CE/LVD EN60950 |
| Informasi mekanik |
Kerang: Kerang logam bergelombang
Dimensi: 165 x 112 x 45,5mm
Metode pemasangan: pemasangan Din-rail
|
| Jaminan |
Penggantian dalam waktu 1 tahun; 3 tahun perbaikan |
Aplikasi switch PoE standar BT
- Pasokan daya untuk perangkat yang membutuhkan daya
- Telekomunikasi optik
- Kontrol dan pemantauan jarak jauh
- Pengawasan keamanan CCTV di luar ruangan
- Jaringan private broadband
Fitur Manajemen
- Mendukung diagnosis kabel dan dapat menemukan titik kesalahan
- Mendukung IEEE802.3az EEE (Energy Efficient Ethernet) Manajemen, mengoptimalkan konsumsi daya
- Dukungan STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protection Ring ((EPR)
- Dukungan Qos, klasifikasi transportasi Qos, Cos, kontrol bandwidth (arah input/output), penekanan badai, layanan yang berbeda
- Dukungan IEEE802.1q VLAN,port VLAN,Mac berbasis VLAN,IP subnet VLAN,protokol VLAN,VLAN konverter, MVR
- Dukungan agregasi link LACP IEEE802.3ad dinamis, agregasi link statis
- Mendukung IGMP/MLD snooping V1/V2/V3, IGMP filtrasi/modulasi, IGMP pencarian
- Laporan agen IGMP dukungan, MLD mengintip
- Keamanan: berbasis port dan Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
- Mendukung Cisco® seperti CLI, manajemen Web, SNMP v1/v2c/v3, Telnet
- Mendukung upgrade perangkat lunak melalui TFTP dan HTTP, redundansi firmware mencegah upgrade gagal
- Dukungan DHCP client/Relay/Snooping/Snooping pilihan 82/Relay pilihan 82
- Mendukung RMON, MIB II, mirror image, event log, DNS, NTP/SNTP, IEEE802.1ab LLDP
- Mendukung IPV6 Telnet server / ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP,TFTP, QoS, ACL.
FAQ
Ini I / O port, tidak ada komunikasi serial.
Klik semua di antarmuka manajemen
Sambungkan 2 port alarm ke lonceng eksternal atau sirene
Lonceng / sirene berdering untuk menghangatkan pengguna jika ada port yang tidak berfungsi ((monitor jarak jauh real-time)
Dukungan Konsol/SNMP/CLI ((SSH/Lan port/Telnet...) dan manajemen alamat IP
Programmable POE& Power Supply
Ini terus-menerus memasok daya standar 15,4W/30W/60W/90W ke perangkat PD dari 8 port POE ((tidak termasuk port combo)
Kami tidak menyarankan menghubungkan terlalu banyak perangkat kelaparan daya ke saklar tunggal, ini akan mempengaruhi stabilitas
Tugas penuh, 720W POE output, 15A / 48V catu daya diperlukan
Anggaran output POE yang dapat diprogram seperti 480W/240W untuk mencocokkan catu daya di tangan Anda
Disarankan untuk mengatur 480W untuk stabilitas dan umur layanan yang lebih baik.
Dukungan
Ini pada dasarnya tentang
Menempatkan logo pelanggan di antarmuka manajemen
Menempatkan nama model pelanggan di antarmuka manajemen
Menempatkan warna merek pelanggan di antarmuka manajemen
