Sakelar PoE Luar Ruangan 4 Port 10/100Mbps
Spesifikasi Sakelar Fiber Industri
| Nama Produk |
Sakelar Fiber PoE Industri 10/100Mbps (2F+4TP) |
| Model No. |
IM-FP244FE |
| Port |
2x100M SFP Fiber
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2Km; 850nm, 500 meter
4x10/100/1000M UTP RJ45 (Mendukung penginderaan otomatis MDI/MDIX)
1x6-PIN Terminal Blok Daya
|
| Protokol |
IEEE 802.3 (10Base-T)
IEEE 802.3u (100Base-TX)
IEEE 802.3af 15.4W (PoE)
IEEE 802.3at 30W (PoE+)
|
| Fitur Switching |
Mode transmisi: penyimpanan dan penerusan
Penundaan penerusan:<10us
Bandwidth sistem: 1.2Gbps (tidak ada kemacetan lalu lintas)
MAC: 4K
Ukuran buffer paket: 1.75Mb
|
| Media Jaringan |
10BASE-T: CAT3, CAT4, CAT5 twisted pair tanpa pelindung (≤100m)
100/1000BASE-TX: CAT5 atau di atas twisted pair berpelindung (≤100m)
|
| LED |
Daya, Fiber, Jaringan, PoE
PWR: Daya
Fiber: FX1, FX2
Menyala: transmisi normal
Mati: transmisi TIDAK normal (modul optik rusak atau terputus)
Oranye tembaga: indikator PoE
Menyala: PoE berfungsi
Mati: PoE tidak berfungsi atau ini adalah perangkat Non-PoE
Hijau tembaga: indikator kecepatan
Menyala: kecepatan transmisi 1000Mbps
Berkedip: dalam transmisi
Mati: Terputus atau kecepatan kerja 10/100Mbps
|
| Konsumsi Daya |
Pemuatan penuh tanpa PoE ≤5W |
| Catu Daya |
Tegangan input catu daya PoE: 48V (maks 52V)
Daya output catu daya PoE tunggal: 30W (port 1~4)
Total anggaran: 120W
Tegangan output PoE: 48V
Koneksi terbalik: dukungan
|
| Kabel PoE |
1/2 (V+), 3/6 (V-) |
| Lingkungan |
Suhu kerja: -40°C～75°C
Suhu penyimpanan: -40°C～85°C
Kelembaban kerja: 10%～90%, non-kondensasi
Kelembaban penyimpanan: 10%～95%, non-kondensasi
|
| Standar Industri |
ESD: IEC61000-4-2, ±15KV udara, ±6KV kontak
EFT: IEC61000-4-4, Umum ±6KV
Lonjakan: IEC61000-4-5, Diferensial ±2KV, Umum±6KV
|
| Sertifikasi |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Bagian 15 Subbagian B (Kelas B) ANSI C63.4: 2014
|
| Informasi Mekanis |
Cangkang: Cangkang logam bergelombang, tingkat kelas IP40
Dimensi: 114*93*35mm

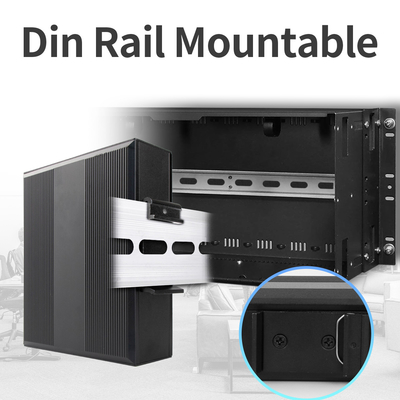

Metode pemasangan: Pemasangan Din-rail/Dinding
Berat: 0.35Kg/0.45Kg (Bersih/Kotor)
|
| Garansi |
3 tahun, dukungan teknis seumur hidup |
- Menyediakan PoE aktif (DC48V) ke kamera IP PoE, WAP, dll. melalui kabel tembaga Cat5 atau di atas
- Port fiber SFP penginderaan otomatis 2x100Mbps
- 4x10/100/1000Mbps RJ45 penginderaan otomatis, daya IEEE 802.3af/at pada port 1~4
- Mendeteksi mode PoE (Non-PoE, sesuai 802.3af/at) dari peralatan listrik yang terhubung
- Perlindungan lonjakan Ethernet 6KV, beradaptasi dengan lingkungan luar ruangan yang keras
- Mendukung Auto MDI/MDIX
- Mode kontrol aliran: dupleks penuh dengan standar IEEE 802.3x, setengah dupleks dengan standar Back pressure
- Sesuai dengan IEEE 802.3 10Base-T dan IEEE 802.3u 100Base-TX
- Pemasangan rel DIN atau Dinding
- Jangkauan daya hingga 100 meter
- Mematuhi standar FCC dan CE
- Mekanisme switching store-and-forward
- Suhu lingkungan pengoperasian: -40°C～75°C

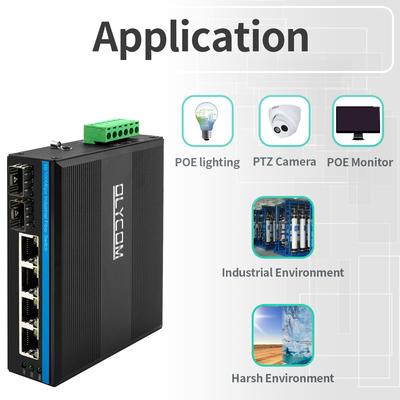

Dengan fitur di atas, ini adalah solusi ideal untuk Pengawasan IP, angin, listrik, PIS kereta bawah tanah, otomatisasi perakitan, SCADA daya, pengolahan limbah, metalurgi, transportasi cerdas, transportasi kereta api, militer, dan industri lainnya
FAQ
1, Chip apa yang digunakan?
Olycom: Realtek
2, Bisakah saya menyesuaikannya?
Olycom: Ya
Kami mendukung layanan OEM seperti logo, nama model, label, masker PVC, dan bagian produk (kit pemasangan, blok terminal daya, dll.)
3, Apakah ini terkelola?
Olycom: Tidak

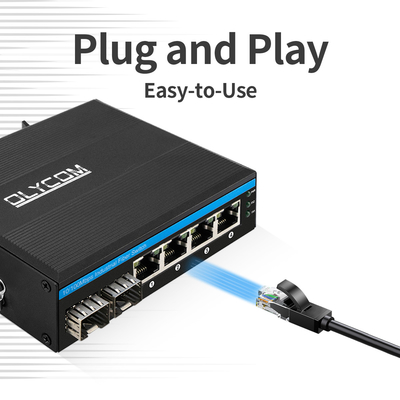

Ini hanya plug-and-play sederhana, tetapi kami memiliki model terkelola (IM-FP244GM)
Aksesori
| Modul Optik Industri |
| OSPL1E06D-85 |
100BASE-FX (850nm) |
| OSPL1E06D |
100BASE-FX |
| OSPL1E20D |
100BASE-LX |
| OSPL1E40D |
100BASE-EX |
| OSBL1E20D-35 |
100BASE-BX-U (TX 1310 RX1550) |
| OSBL1E20D-53 |
100BASE-BX-D (TX 1550 RX1310) |
| OSPL1G05D |
1000BASE-SX |
| OSPL1G06D |
1000BASE-SX (1310nm) |
| OSPL1G20D |
1000BASE-LX |
| OSPL1G40D |
1000BASE-EX |
| OSBL1G20D-35 |
1000BASE-BX-U (TX 1310 RX1550) |
| OSBL1G20D-53 |
1000BASE-BX-D (TX 1550 RX1310) |
| Catu Daya DIN Industri |
| IM-DAC220/DC48V2.5A |
AC220V ke DC48V2.5A, -40℃～70℃ |
| IM-DAC220/DC48V5A |
AC220V ke DC48V5A, -40℃～70℃ |
| IM-DAC220/DC48V10A |
AC220V ke DC48V10A, -40℃～70℃ |
Daftar Kemasan
- 1 buah sakelar
- 1 buah panduan pengguna
Keterangan
Aksesori (modul optik, catu daya, patchcord, kabel jaringan, dll.) TIDAK termasuk dalam kotak kemasan
Silakan siapkan sendiri atau beli satu set lengkap dari kami
Informasi kotak pengiriman
Ukuran produk: 11.4*9.3*3.5cm
Ukuran kotak dalam: 23*16.5*5.8cm
Berat produk: 0.35Kg
Berat kemasan: 0.45Kg
Ukuran kotak master: 67*33*47cm
Kuantitas pengepakan: 40Pcs
Berat pengepakan: 20Kg
Garansi & Jaminan
Di Shenzhen Olycom Technology Co., Ltd., kami bangga menggunakan hanya bahan baru yang memenuhi standar tertinggi.
Faktanya, kami tidak pernah menggunakan bahan bekas atau yang diperbaharui.
Kami mendukung produk kami dengan garansi pabrikan 5 tahun (tidak termasuk kerusakan yang dibuat-buat atau penyalahgunaan).
Setiap produk menjalani pengujian fungsional dan penuaan yang ketat sebelum pengiriman untuk memastikan kualitas terbaik.
Dalam hal yang jarang terjadi masalah kompatibilitas atau kualitas, kami menawarkan pengembalian dan perbaikan atau penggantian yang mudah.
Harap dicatat bahwa pembeli bertanggung jawab atas semua biaya pengiriman kembali dan kedua.
Dengan komitmen kami terhadap kualitas dan kepuasan pelanggan, Anda dapat mempercayai Olink untuk semua kebutuhan teknologi Anda.
