Rumah /Produk/Pemancar Modul SFP/25G SFP28 40KM Transceiver Module LAN-WDM Mode Tunggal Dual LC Port DDM

25G SFP28 40KM Transceiver Module LAN-WDM Mode Tunggal Dual LC Port DDM

1pc
MOQ
dapat dinegosiasikan
harga
25G SFP28 40KM Transceiver Module LAN-WDM Mode Tunggal Dual LC Port DDM
fitur Galeri Deskripsi Produk Quote request suatu
fitur
Spesifikasi
Nama produk: 25G SFP28 Modul Serat
Jarak: 40KM
Kecepatan: 25,78Gbps
Konektor: LC, port ganda
Menyoroti:

40KM SFP28 Transceiver Module

,

25G SFP28 Transceiver Module

,

Modul Transceiver LAN-WDM SFP28
Informasi dasar
Tempat asal: Shenzhen, Cina
Nama merek: Olycom
Sertifikasi: CE RoHS FCC ISO9001
Nomor model: OSPLTG40D
Dokumen: OLYCOM Industrial Networkin...24.pdf
Syarat-syarat pembayaran & pengiriman
Kemasan rincian: 1 buah dalam kotak, 200g GW
Waktu pengiriman: 4 ~ 8 hari
Syarat-syarat pembayaran: T/T, PayPal
Menyediakan kemampuan: 2000 pcs/bulan
Deskripsi Produk

Single Mode 40KM 25G SFP28 Transceiver



Fitur Produk



  • Mendukung bitrate hingga 25,78Gbps
  • SFP+ yang bisa dicolok panas
  • Hingga 40km untuk transmisi SMF
  • Sesuai dengan SFP+ MSA dan SFF-8472 dengan wadah LC duplex
  • Kompatibel dengan RoHS
  • Sumber daya tunggal +3,3V2
  • Pemantauan Diagnostik Digital Real Time
  • Suhu ruang operasi 0 sampai +70°C

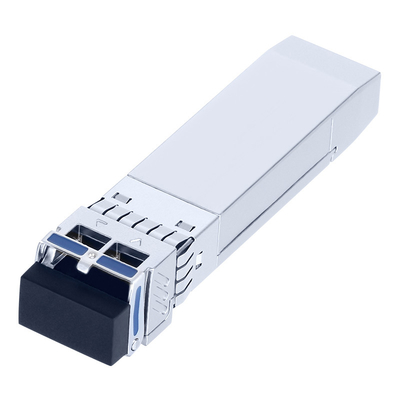

25G SFP28 40KM Transceiver Module LAN-WDM Mode Tunggal Dual LC Port DDM 0



Karakteristik optik



Parameter Simbol Min. Seperti itu. Max. Apa yang terjadi? Satuan Catatan
Transmitter
Panjang gelombang jalur (Range)

1272.55 sampai 1274.54

1276.89 sampai 1278.89

1281.25 sampai 1283.27

1285.65 sampai 1287.69

1290.07 sampai 1292.12

1294.53 sampai 1296.59

1299.02 sampai 1301.09

1303.54 sampai 1305.63

1308.09 sampai 1310.19

 nm
Rata-rata Daya Peluncuran Kantor 0   +6.0 dBm
Rata-rata Daya Diluncurkan ((Laser Off) Puff. - - - 30 dBm
Bandwidth Spektrum ((-20dB) Dl - - 1 nm
Rasio penekanan mode samping SMSR 30 - - dB
Hukuman Transmitter dan Dispersi TDP     1 dB
Rasio Kepunahan Urgensi 3.5   - dB
Masker mata output Sesuai dengan IEEE 802.3cc   Catatan (2)
Penerima
Panjang gelombang optik masukan λIN 1272.55 - 1310.19 nm
Sensitivitas penerima-AVG PSens     -19 dBm Catatan (1)
Sensitivitas penerima-OMA PSens-OMA     - 18.2 dBm Catatan (1)
Kekuatan saturasi masukan (terlalu banyak beban) PSAT - 4 - - dBm Catatan (1)
Refleksi penerima       - 26 tahun. dB
Kehilangan sinyal PA - 30 - - dBm
Kekalahan dari sinyal De-asert PD - - - 20 dBm
LOS -Hysteresis PHys 0.5     dB


Catatan:

Catatan (1): BER≤5x10-5



Karakteristik antarmuka listrik



Karakteristik antarmuka listrik berkecepatan tinggi



Parameter Simbol Min Jenis Maksimal Satuan Catatan
Transmitter
Swing input diferensial Vin ((pp) 190   700 mV
Kerugian pengembalian input diferensial (min) RLd (f) 9.5·0.37f, 0.01≤f<8 dB
4.75 ∙ 7.4 log10 (f/14), 8 ≤ f<19

Input mode diferensial ke umum

kerugian pengembalian (min)

 RLdc ((f) 22-20 ((f/25.78), 0,01≤f<12.89 dB
15-6 ((f/25.78), 12.89≤f<19
Ketidaksesuaian terminasi diferensial Tm - - 10 %
Lebar mata Eh. - - 0.46 UI
Jitter sinusoidal pk-pk yang diterapkan Ppj Per IEEE 802.3bm
Ketinggian mata Eh - 95 - mV
Tegangan modus umum DC DCv - 350 - 2850 mV
Penerima
Swing output data diferensial Vout ((pp) 300 - 850 mV
Lebar mata Eh. 0.57 - - UI
Penutupan mata vertikal Sudah lama - - 5.5 dB
Kerugian pengembalian output diferensial (min) RLd (f) 9.5·0.37f, 0.01≤f<8 dB
4.75 ∙ 7.4 log10 (f/14), 8 ≤ f<19
Kembali kerugian umum untuk konversi modus diferensial (min) RLdc ((f) 22-20 ((f/25.78), 0,01≤f<12.89 dB
15-6 ((f/25.78), 12.89≤f<19
Ketidaksesuaian terminasi diferensial Tm - - 10 %
Waktu transisi, 20% sampai 80% Tr/Tf 12 - - ps 20% ~ 80%



Karakteristik antarmuka listrik kecepatan rendah



Parameter Simbol Min. Seperti itu. Max. Apa yang terjadi? Satuan Catatan
Transmitter
Kesalahan pemancar output tinggi VFaultH 2 - Vcc + 0.3 V
Kesalahan pemancar output rendah VFaultL 0 - 0.8 V
Menonaktifkan Transmitter Tegangan- Tinggi VDisH 2 - Vcc + 0.3 V
Menonaktifkan Transmitter Tegangan rendah VDisL 0 - 0.8 V
Penerima
LOS output tegangan tinggi VLOSH 2 - Vcc + 0.3 V
LOS Output Voltage-Low VLOSL 0 - 0.8 V



Diagnosis



Parameter Jangkauan Satuan Keakuratan Kalibrasi
Suhu 0 sampai 70 °C ± 3°C Internal
Tegangan 3.0 sampai 3.6 V ± 3% Internal
Bias Current 0 sampai 100 mA ± 10% Internal
TX Power 0 sampai 6 dBm ±3dB Internal
RX Power -19 sampai -4 dBm ±3dB Internal



Deskripsi



Transceiver SFP28 adalah modul berkinerja tinggi dan hemat biaya yang mendukung tingkat data 25,78Gbps dan jarak transmisi 40km dengan SMF.



Transceiver terdiri dari tiga bagian: pemancar laser DML yang didinginkan, fotodioda APD yang terintegrasi dengan preamplifier trans-impedan (TIA) dan unit kontrol MCU.Semua modul memenuhi persyaratan keamanan laser kelas I.



Transceiver kompatibel dengan SFP Multi-Source Agreement dan fungsi diagnostik digital SFF-8472.



Aplikasi



25GBASE-ER

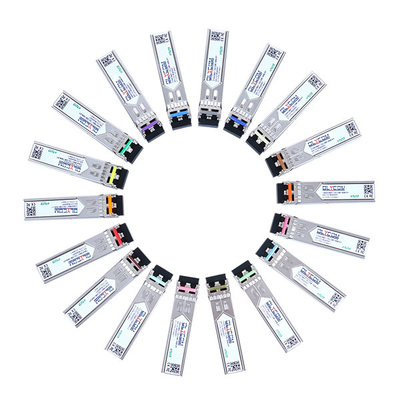

25G SFP28 40KM Transceiver Module LAN-WDM Mode Tunggal Dual LC Port DDM 1



Informasi pemesanan



Nomor Bagian Deskripsi Produk
OSPLTG40D LAN-WDM, 25,78Gbps, LC, 40km, 0°C~+70°C, dengan DDM



Panduan panjang gelombang λC
Saluran Panjang Gelombang Pusat Jangkauan Gelombang
02 1273.54 1272.55 sampai 1274.54
03 1277.89 1276.89 sampai 1278.89
04 1282.26 1281.25 sampai 1283.27
05 1286.67 1285.65 sampai 1287.69
06 1291.10 1290.07 sampai 1292.12
07 1295.56 1294.53 sampai 1296.59
08 1300.05 1299.02 sampai 1301.09
09 1304.58 1303.54 sampai 1305.63
10 1309.14 1308.09 sampai 1310.19
