Modul Transceiver 25G SFP28 LAN-WDM Singlemode Dual Port LC 40KM DDM CE

1pc
MOQ
dapat dinegosiasikan
harga
Modul Transceiver 25G SFP28 LAN-WDM Singlemode Dual Port LC 40KM DDM CE
fitur Galeri Deskripsi Produk Quote request suatu
fitur
Spesifikasi
Nama Produk: 25G SFP28 Modul Serat
Jarak: 40 km
Kecepatan: 25,78Gbps
Konektor: LC, port ganda
Menyoroti:

40KM SFP28 Transceiver Module

,

25G SFP28 Transceiver Module

,

Modul Transceiver LAN-WDM SFP28
Informasi dasar
Tempat asal: Shenzhen, Cina
Nama merek: Olycom
Sertifikasi: CE RoHS FCC ISO9001
Nomor model: OSPLTG40D
Dokumen: OLYCOM Industrial Networkin...25.pdf
Syarat-syarat pembayaran & pengiriman
Kemasan rincian: 1 buah dalam kotak, 200g GW
Waktu pengiriman: 4 ~ 8 hari
Syarat-syarat pembayaran: T/T, PayPal
Menyediakan kemampuan: 2000 pcs/bulan
Deskripsi Produk

Transceiver SFP28 40KM 25G



Fitur Produk Modul Fiber 25G



  • Mendukung kecepatan bit hingga 25,78Gbps
  • Ukuran kaki SFP+ yang dapat di-hot-plug
  • Hingga 40km untuk transmisi SMF
  • Sesuai dengan SFP+ MSA dan SFF-8472 dengan wadah LC dupleks
  • Kompatibel dengan RoHS
  • Catu daya tunggal +3.3V2
  • Pemantauan Diagnostik Digital Waktu Nyata
  • Suhu casing pengoperasian 0 hingga +70°C

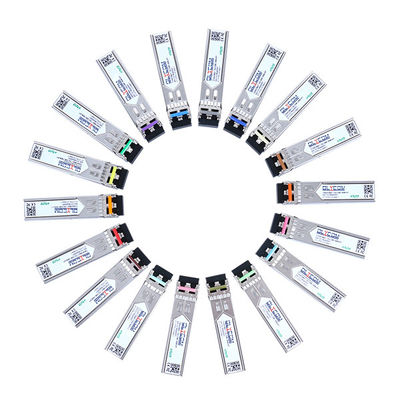

Modul Transceiver 25G SFP28 LAN-WDM Singlemode Dual Port LC 40KM DDM CE 0



Karakteristik Optik Modul Optik SFP28



Parameter Simbol Min. Tip. Maks. Satuan Catatan
Pemancar
Rentang Panjang Gelombang (Rentang)

1272.55 hingga 1274.54

1276.89 hingga 1278.89

1281.25 hingga 1283.27

1285.65 hingga 1287.69

1290.07 hingga 1292.12

1294.53 hingga 1296.59

1299.02 hingga 1301.09

1303.54 hingga 1305.63

1308.09 hingga 1310.19

 nm
Daya yang Diluncurkan Rata-rata PO 0   +6.0 dBm
Daya yang Diluncurkan Rata-rata (Laser Mati) Poff - - -30 dBm
Lebar Pita Spektrum (-20dB) Dl - - 1 nm
Rasio Penekanan Mode Samping SMSR 30 - - dB
Penalti Pemancar dan Dispersi TDP     1 dB
Rasio Kepunahan ER 3.5   - dB
Masker Mata Keluaran Sesuai dengan IEEE 802.3cc   Catatan (2)
Penerima
Panjang Gelombang Optik Masukan λIN 1272.55 - 1310.19 nm
Sensitivitas Penerima-AVG PSens     -19 dBm Catatan (1)
Sensitivitas Penerima-OMA PSens-OMA     -18.2 dBm Catatan(1)
Daya Saturasi Masukan (Kelebihan Beban) PSAT -4 - - dBm Catatan (1)
Reflektansi Penerima       -26 dB
Kehilangan Sinyal Assert PA -30 - - dBm
Kehilangan Sinyal De-assert PD - - -20 dBm
LOS -Histeresis PHys 0.5     dB


Catatan:

Catatan (1): BER≤5x10-5



Karakteristik Antarmuka Listrik



Karakteristik Antarmuka Listrik Kecepatan Tinggi



Parameter Simbol Min Tip Maks Satuan Catatan
Pemancar
Ayunan masukan diferensial Vin(pp) 190   700 mV
Kehilangan balik masukan diferensial (min) RLd(f) 9.5–0.37f, 0.01≤f<8 dB
4.75–7.4log10(f/14), 8 ≤f<19

Masukan mode umum ke diferensial

kehilangan balik (min)

 RLdc(f) 22-20(f/25.78), 0.01≤f<12.89 dB
15-6(f/25.78), 12.89≤f<19
Ketidakcocokan terminasi diferensial Tm - - 10 %
Lebar mata Ew - - 0.46 UI
Jitter sinusoidal pk-pk yang diterapkan Ppj Per IEEE 802.3bm
Tinggi mata Eh - 95 - mV
Tegangan mode umum DC DCv -350 - 2850 mV
Penerima
Ayunan keluaran data diferensial Vout(pp) 300 - 850 mV
Lebar mata Ew 0.57 - - UI
Penutupan mata vertikal Vec - - 5.5 dB
Kehilangan balik keluaran diferensial (min) RLd(f) 9.5–0.37f, 0.01≤f<8 dB
4.75–7.4log10(f/14), 8 ≤f<19
Kehilangan balik konversi mode umum ke diferensial (min) RLdc(f) 22-20(f/25.78), 0.01≤f<12.89 dB
15-6(f/25.78), 12.89≤f<19
Ketidakcocokan terminasi diferensial Tm - - 10 %
Waktu transisi, 20% hingga 80% Tr/Tf 12 - - ps 20%~80%



Karakteristik Antarmuka Listrik Kecepatan RENDAH



Parameter Simbol Min. Tip. Maks. Satuan Catatan
Pemancar
Keluaran Kesalahan Pemancar-Tinggi VFaultH 2 - Vcc+0.3 V
Keluaran Kesalahan Pemancar-Rendah VFaultL 0 - 0.8 V
Tegangan Nonaktifkan Pemancar- Tinggi VDisH 2 - Vcc+0.3 V
Tegangan Nonaktifkan Pemancar- rendah VDisL 0 - 0.8 V
Penerima
Tegangan Keluaran LOS-Tinggi VLOSH 2 - Vcc+0.3 V
Tegangan Keluaran LOS-Rendah VLOSL 0 - 0.8 V



Diagnostik



Parameter Rentang Satuan Akurasi Kalibrasi
Suhu 0 hingga 70 °C ±3°C Internal
Tegangan 3.0 hingga 3.6 V ±3% Internal
Arus Bias 0 hingga 100 mA ±10% Internal
Daya TX 0 hingga 6 dBm ±3dB Internal
Daya RX -19 hingga -4 dBm ±3dB Internal



Deskripsi



Transceiver SFP28 adalah modul berkinerja tinggi dan hemat biaya yang mendukung laju data 25,78Gbps dan jarak transmisi 40km dengan SMF.



Transceiver terdiri dari tiga bagian: pemancar laser DML yang didinginkan, fotodioda APD yang terintegrasi dengan penguat pra-impedansi trans (TIA) dan unit kontrol MCU. Semua modul memenuhi persyaratan keselamatan laser kelas I.



Transceiver kompatibel dengan Perjanjian Multi-Sumber SFP dan fungsi diagnostik digital SFF-8472.



Aplikasi



25GBASE-ER

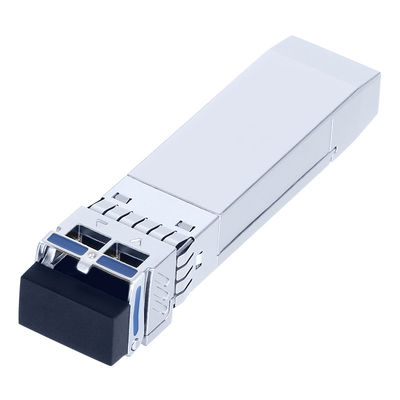

Modul Transceiver 25G SFP28 LAN-WDM Singlemode Dual Port LC 40KM DDM CE 1



Informasi Pemesanan



Nomor Bagian Deskripsi Produk
OSPLTG40D LAN-WDM, 25.78Gbps, LC, 40km, 0°C~+70°C, dengan DDM



Panduan Panjang Gelombang λC
Saluran Panjang Gelombang Pusat Rentang Panjang Gelombang
02 1273.54 1272.55 hingga 1274.54
03 1277.89 1276.89 hingga 1278.89
04 1282.26 1281.25 hingga 1283.27
05 1286.67 1285.65 hingga 1287.69
06 1291.10 1290.07 hingga 1292.12
07 1295.56 1294.53 hingga 1296.59
08 1300.05 1299.02 hingga 1301.09
09 1304.58 1303.54 hingga 1305.63
10 1309.14 1308.09 hingga 1310.19



Modul Transceiver 25G SFP28 LAN-WDM Singlemode Dual Port LC 40KM DDM CE 2
