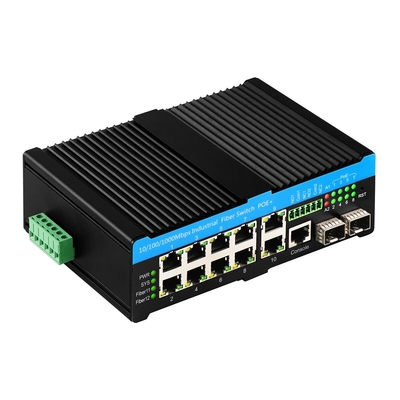

Sakelar PoE Gigabit Terkelola Layer 2 8 Port 90W
Spesifikasi Sakelar Serat Industri

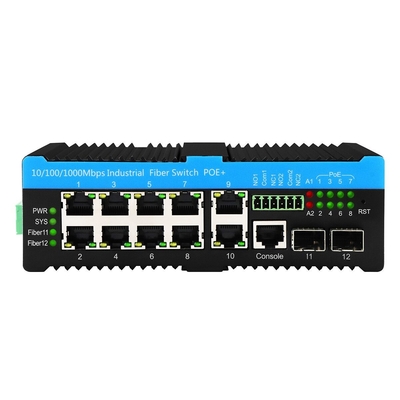

| Port |
2*100/1000/2500Mpbs port SFP
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2Km; 850nm, 500 meter
8*UTP PoE Downlink (PoE af/at/bt)
1*Port Konsol

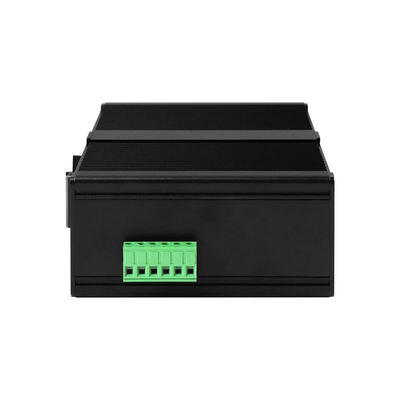

1*Blok terminal daya 6-PIN
2*Output alarm
|
| Protokol |
IEEE 802.3
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
ITU-T G.8023 EPR/Y.1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
IEEE802.3af
IEEE802.3at
IEEE802.3bt
|
| Fitur Switching |
Mode transmisi: penyimpanan dan penerusan
Penundaan penerusan:<10us
Bandwidth sistem: 36Gbps (tidak ada kemacetan lalu lintas)
Ukuran DRAM: 128M
Ukuran Flash: 16M
Ukuran buffer paket: 4Mb
ID VLAND: 4096
Ukuran Tabel Alamat MAC: 8K
Bingkai Jumbo: 9.6KB
|
| Media Jaringan |
10BASE-T: CAT3, CAT4, CAT5 twisted pair tanpa pelindung (≤100m)
100/1000BASE-TX: CAT5 atau di atasnya twisted pair berpelindung (≤100m)
|
| LED |
Daya, Sistem, Jaringan, PoE, Serat, Alarm
PWR: Daya, merah
SYS: Sistem, merah
Tautan/Aktivitas Jaringan: LED Hijau
Kecepatan Data Jaringan: LED Oranye (ON untuk 1G)
PoE: Hijau Aktif
Tautan Serat: Hijau
Alarm LED: Berkedip Merah
|
| Catu Daya |
Tegangan input: 48V (maks 57V)
Tegangan output PoE: 48V
Daya output PoE tunggal: 15.4W/30W/60W/90W (port 1~8)
Suhu Kerja: -40°C hingga +75°C (pada Output PoE 240W)
Suhu Kerja: -40°C hingga +55°C (pada Output PoE 480W)
Anggaran maks: 720W (Tidak disarankan mengingat masa pakai dan disipasi)
Koneksi terbalik: dukungan
|
| Kabel PoE |
PoE af/at: 1/2 (V+), 3/6 (V-)
PoE bt: 1/2 (V+), 3/6 (V-), 4/5 (V+), 7/8 (V-)
|
| Lingkungan |
Suhu penyimpanan: -40°C～85°C
Kelembaban kerja: 10%～90%, tanpa kondensasi
Kelembaban penyimpanan: 10%～95%, tanpa kondensasi
|
| Standar Industri |
ESD: IEC61000-4-2, ±15KV udara, ±6KV kontak
EFT: IEC61000-4-4, Umum ±6KV
Lonjakan: IEC61000-4-5, Diferensial ±2KV, Umum±6KV
|
| Sertifikasi |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Bagian 15 Subbagian B (Kelas B) ANSI C63.4: 2014
|
| Informasi Mekanis |
Cangkang: Cangkang logam bergelombang, tingkat kelas IP40
Dimensi: 165*112*45.5mm

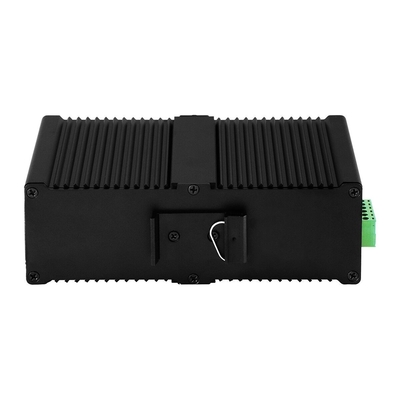

Metode pemasangan: Pemasangan Din-rail
Berat: 0.75Kg/0.9Kg (Bersih/Kotor)
|
| Garansi |
3 tahun, dukungan teknis seumur hidup |
GUI Web
- Mendukung diagnosis kabel dan dapat menemukan titik kesalahan
- Mendukung IEEE802.3az EEE (Ethernet Hemat Energi) Manajemen, optimalkan konsumsi daya
- Mendukung STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protection Ring (EPR)
- Mendukung QoS, klasifikasi transportasi QoS, CoS, kontrol bandwidth (arah input/output), penekanan badai, layanan yang dibedakan
- Mendukung IEEE802.1q VLAN, port VLAN, berdasarkan Mac VLAN, IP subnet VLAN, Protocol VLAN, konversi VLAN, MVR
- Mendukung agregasi tautan LACP IEEE802.3ad dinamis, agregasi tautan statis
- Mendukung IGMP/MLD snooping V1/V2/V3, filtrasi/modulasi IGMP, pencarian IGMP
- Mendukung laporan agen IGMP, MLD snooping
- Keamanan: berdasarkan port dan Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
- Mendukung Cisco® seperti CLI, manajemen Web, SNMP v1/v2c/v3, Telnet
- Mendukung peningkatan perangkat lunak melalui TFTP dan HTTP, redundansi firmware mencegah kegagalan peningkatan
- Mendukung klien DHCP/Relay/Snooping/Snooping opsi 82/Relay opsi 82
- Mendukung RMON, MIB II, citra cermin, log peristiwa, DNS, NTP/SNTP, IEEE802.1ab LLDP
- Mendukung IPV6 Server Telnet/ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL
Pengantar Sakelar Terkelola L2
IM-FP21008GW menetapkan standar baru untuk Sakelar Jaringan Industri (INS) dengan laju data hingga 2.5G* untuk menangani port uplink serat optik.
Beroperasi pada suhu mulai dari -40ºC hingga +75ºC dan mampu memantau dan melaporkan suhu port individual.
Menerima daya 57VDC hingga 495W untuk menyediakan daya PoE yang sesuai dengan IEEE 802.3bt hingga 90W pada 8 port tembaga dengan total daya 480W. Hal ini memungkinkannya untuk menyediakan daya untuk aplikasi PoE yang paling menuntut untuk kubah PTZ, pencahayaan LED, dan produk nirkabel.
Sesuai dengan protokol G.8032V1/V2 Rapid Ring.
Diuji untuk aplikasi transportasi dan lalu lintas yang kritis. Manajemen PoE cerdasnya mengalokasikan prioritas daya maksimum mulai dari port 1. Uplink tembaga dan serat ganda memungkinkan drop dan insert untuk konfigurasi Ring Network yang digunakan untuk jalan dan skenario keamanan perimeter.
Dirancang secara unik untuk aplikasi penutup luar ruangan dengan sasis pelepasan suhu berusuk, perlindungan lonjakan 6KV, dan perlindungan termal port yang dapat diprogram pengguna dari penonaktifan suhu berlebih untuk mencegah kerusakan akibat panas berlebih.
Ini adalah solusi ideal untuk berbagai proyek terutama untuk aplikasi IDF ke MDF.
Aplikasi Sakelar CCTV PoE
FAQ
1, Chip apa yang digunakannya?
Olycom: Vitesse
2, Bisakah saya menyesuaikannya?
Olycom: Ya
Kami mendukung layanan OEM seperti logo, nama model, label, masker PVC, dan bagian produk (kit pemasangan, blok terminal daya, dll.)
3, Bisakah saya menghubungkannya dengan perangkat 10/100M?
Olycom: Ya
Untuk port LAN, mereka adalah penginderaan otomatis 10/100/1000M
Untuk port Serat, harap konfigurasikan kecepatan 100Mbps melalui GUI Web atau CLI
4, Bisakah saya mematikan fungsi PoE untuk beberapa port jika perlu?
A: Ya
Semua sakelar terkelola PoE dalam seri ini mendukung manajemen PoE
Silakan atur saja status PoE melalui GUI Web atau CLI
5, Apakah Anda melakukan SKD/CKD?
A: Ya
Sebagai pabrik, kami telah berurusan dengan ini berkali-kali.
