Sistem perlindungan jalur serat optik Olycom OLP
Parameter
| Chassis | Sasis 1U mandiri |
| Suhu operasi | -5°C+55°C |
| Kelembaban relatif | 5%~95% tidak kondensasi |
| Suhu penyimpanan | -20°C 75°C |
| Sumber daya listrik | AC 220V / 50 ′ 60Hz, DC ((-36 ′-72) V dual power supply |
| Dimensi | Standar 19 'rak 1U (483 * 249 * 44mm) |
| Konsumsi daya maksimum | 40W |

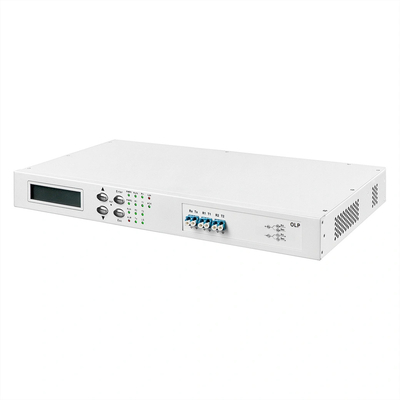

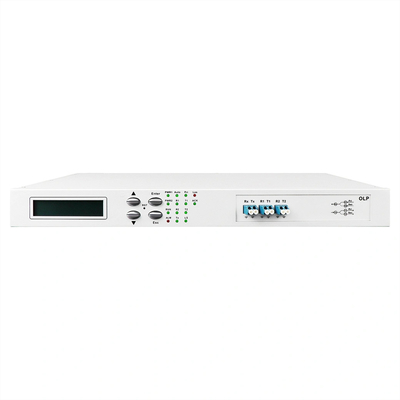

Panel depan
Deskripsi
1) Deskripsi antarmuka optik: Flange pada panel peralatan adalah antarmuka sinyal.
2) Saat mengeluarkan kabel sambungan serat optik, tutup dengan tutup debu untuk mencegah benda keras, debu atau kotoran lainnya menyentuh, merusak dan mencemari port output optik.
3) Layar LCD: menampilkan daya optik input dan output dan informasi terkait lainnya.
4) ▲Kunci Up; ▼Kunci Down; EnterKunci OK; EscKunci Batal.
5) RST: Mendukung reset perangkat keras dan inisialisasi perangkat keras dengan tombol operasi.
Panel belakang
Deskripsi
1) Slot catu daya (PIU) berada di bagian belakang perangkat, mendukung AC (APU) / DC (DPU) opsional, dan 1 + 1 cadangan panas dari catu daya.
2) Lampu indikator: PWR: on: normal power supply; off: tidak ada power supply atau kelainan.
3) RJ45 Ethernet interface, RS-232 serial port: komunikasi interface untuk perangkat informasi data pemantauan.
Fitur Utama
OLP: 1+1
Diagram
Spesifikasi
| Fungsi | Spesifikasi | |
| Kisaran panjang gelombang kerja | 1260nm ~ 1650nm | |
| Tipe OLP | OLP-1+1 (transmisi ganda dan penerimaan selektif) | |
| Waktu pergantian | < 15ms | |
| Memperkenalkan kerugian | Jalur kerja | <4dB |
| Jalur alternatif | < 1,2dB | |
| Jangkauan daya optik monitor | -50 dBm ~ +25 dBm | |
| Antarmuka optik | LC/UPC (Fleksibel) | |
| Konsumsi daya maksimum | 5W | |
| MTBF | >100.000 jam | |
Definisi antarmuka
| Antarmuka | Deskripsi | Fungsi/Koneksi |
| Rx | Antarmuka output lokal OLP | Sambungkan ke port RX perangkat lokal |
| TX | Antarmuka penerima lokal OLP | Sambungkan ke port TX perangkat lokal |
| R1 | Antarmuka penerima rute utama | Hubungkan ke peer T1 |
| T1 | Antarmuka output rute utama | Hubungkan ke peer R1 |
| R2 | Antarmuka penerima rute cadangan | Hubungkan ke peer T2 |
| T2 | Antarmuka output rute cadangan | Hubungkan ke peer R2 |
Definisi indikator
| Antarmuka | Deskripsi | Fungsi |
| PWR1/PWR2 | Indikator daya OLP |
ON, pasokan listrik OLP normal Matikan, kegagalan catu daya |
| Berjalan | Indikator sistem OLP |
ON, OLP beroperasi normal Off, ada kegagalan operasi. |
| ACK | Indikator pengembalian instruksi OLP |
Ada instruksi untuk kembali. Tidak ada instruksi untuk kembali. |
| Los | Indikator sinyal OLP |
On, sinyal optik hilang Matikan, sinyal hilang. |
| ALM | Indikator alarm OLP | Tidak ada sinyal optik atau input dan output yang tidak normal |
| Mobil | Indikator modus kerja OLP |
Dihidupkan, bekerja dalam mode otomatis Matikan: bekerja dalam mode manual |
| R1 | Indikator penerima jalur utama OLP |
On, penerimaan normal. Off, penerimaan tidak normal. |
| R2 | Indikator penerima rute cadangan OLP |
On, penerimaan normal. Off, penerimaan tidak normal. |
| T1 | Indikator output jalur utama OLP |
On, output normal Matikan, outputnya tidak normal |
| T2 | Indikator output jalur cadangan OLP |
On, output normal Matikan, outputnya tidak normal |
| Pri | Indikator kerja rute utama | Dalam, bekerja di jalur utama |
Pengaturan
1.Pengaturan modus kerja
Perangkat ini menyediakan dua mode kerja: mode manual dan mode otomatis.
Mode manual digunakan untuk mengoperasikan perangkat dan memaksa beralih.
(1) Pilih otomatis dan manual melalui manajemen jaringan;
(2) Pilih melalui tombol perangkat, tekan panjang tombol panel perangkat sampai lampu otomatis mati (bekerja secara manual) atau menyala (bekerja secara otomatis)
Setelah operator menyelesaikan operasi, peralatan harus ditempatkan dalam mode kerja otomatis, jika tidak, kecelakaan kegagalan perlindungan dapat terjadi.
Catatan: Perangkat ini mendukung kembali secara otomatis dari mode manual ke mode otomatis, dan waktu kembali adalah 5 menit dengan pengaturan standar pabrik.
2.Pengaturan rute utama
Perangkat ini menyediakan pengaturan rute utama. Pelanggan dapat memilih R1 atau R2 sebagai rute utama sesuai dengan kebutuhan; default pabrik adalah R1 sebagai rute utama
3.Pengaturan rute kerja
Standar pabrik R1 adalah rute kerja utama (Pri), dan R2 adalah rute kerja cadangan (Sec).
Ketika perangkat berada dalam mode kerja otomatis, perangkat akan secara otomatis memilih rute kerja berdasarkan kondisi jalur:
(1) Ketika hanya satu rute yang tersedia: bekerja pada saluran yang sesuai dengan rute yang tersedia;
(2) Ketika kedua rute tersedia: rute yang sesuai dengan rute yang bekerja pertama dalam waktu (jika bekerja pada saluran cadangan,perangkat akan secara otomatis beralih kembali ke saluran utama setelah 5 menit, asalkan perangkat dihidupkan fungsi switchback).
Saat memilih rute secara manual, atur perangkat ke mode manual dan atur rute kerja melalui tombol panel atau manajemen jaringan
4.Pengaturan nilai daya ambang
Nilai daya ambang pemutar awal dari perangkat adalah -30dBm. Pengguna dapat membuat pengaturan yang sesuai sesuai dengan jenis perangkat dan situasi aktual dari jalur pihak lain.
Prinsip dasar: Nilai daya ambang switching sedikit lebih besar dari nilai daya minimum yang diterima dari peralatan transmisi optik, dan perbedaannya adalah 0,5 ~ 1dB.(Nilai daya minimum yang diterima tergantung pada memastikan transmisi normal dari seluruh layanan sistem).
5.Switchback mode pengaturan
Definisi switchback: Dalam mode otomatis, perangkat beralih dari keadaan cadangan ke keadaan utama.Dalam mode "otomatis non-switchback", bahkan jika kondisi switchback dipenuhi (baik rute utama dan cadangan normal), rute cadangan tidak akan secara otomatis beralih ke rute utama.
6.Switchback pengaturan penundaan
Ketika perangkat berada dalam mode "switchback otomatis", jalur optik berada dalam keadaan cadangan, dan perangkat bekerja dalam mode otomatis,perangkat akan melakukan deteksi cahaya pada jalur utama dan cadangan secara real time. Jika ia mendeteksi bahwa daya optik dari jalur utama dan cadangan adalah dalam waktu M (0 ~ 999 menit), perangkat akan secara otomatis beralih kembali ke jalan utama (Pri) keadaan.
Aplikasi
Deskripsi
OLP TX terhubung ke port penerbit cahaya TX dari peralatan pelanggan
RX terhubung ke port penerima cahaya RX dari peralatan pelanggan
R1 terhubung ke perangkat OLP T1 yang berlawanan melalui kabel optik
R2 dihubungkan ke perangkat OLP yang berlawanan T2
T1 dihubungkan ke perangkat OLP yang berlawanan R1
T2 terhubung ke ujung yang berlawanan.
