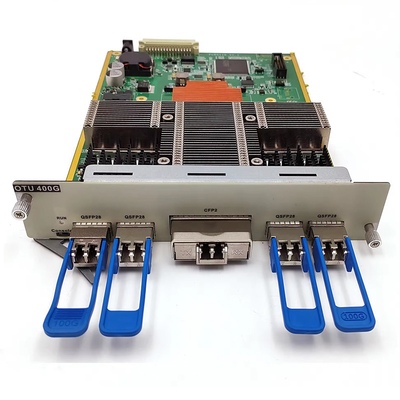

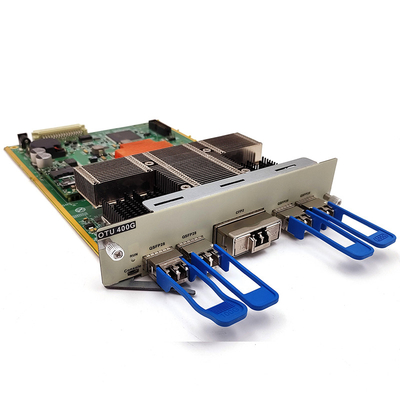

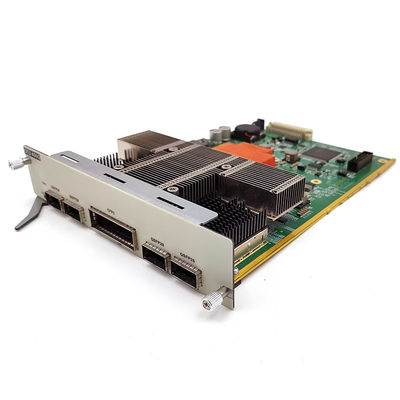

Olycom 400G Muxponder CFP2 DWDM Unit Transportasi Optik
Pengantar
- Papan layanan 400G OTU mendukung empat akses layanan 100G, mengadopsi teknologi canggih seperti modulasi PDM-QPSK dan penerimaan koheren,dan mengatasi efek fisik transmisi dari sistem transmisi berkecepatan tinggi pada persyaratan OSNR, toleransi CD, toleransi PMD, dan nonlinearitas.
- Hal ini dapat mewujudkan bisnis 400G lebih dari 1.200 kilometer transmisi non-relay, dan antarmuka sisi jalur mendukung C-band 96 gelombang (50GHz) tunable.
Parameter Produk
| Fungsi |
Deskripsi |
| Antarmuka |
1. Antarmuka sisi klien: 4, pluggable berdasarkan QSFP28
2. antarmuka sisi jalur: 1, berdasarkan CFP2 pluggable, koheren PDM-QPSK
|
| Mode jalur |
Mendukung transmisi layanan 1 400G yang transparan,yang dapat mengubah 4 saluran sinyal optik layanan 100G di sisi klien menjadi 1 saluran sinyal optik panjang gelombang standar DWDM 400G |
| Modus pengulangan |
Mendukung relay listrik panjang gelombang 400G |
| Jenis bisnis pendukung |
100GE
OTU4
|
| Teknologi WDM |
Dukungan DWDM: C-band 50GHz 96 gelombang disetel |
| Teknologi FEC |
Mendukung SDFEC |
| Jumlah slot yang ditempati |
Mendukung sasis seri penuh OM3800, menempati 2 slot, (1U) |
| Fungsi manajemen jaringan |
l Mendukung pemantauan real-time status kerja pelabuhan, termasuk: mengirimkan daya optik, menerima daya optik, suhu, dll.
l Mendukung fungsi loopback port dan fungsi shutdown port
|
| Konsumsi daya maksimum |
50W (termasuk modul optik) |
| MTBF |
>100.000 jam |
Antarmuka Produk
| Artikel |
Antarmuka |
Deskripsi |
| Antarmuka CFP2 |
TX |
Antarmuka optik output modul |
| Rx |
Antarmuka optik input modul |
| Antarmuka QSFP28 |
QSFP28 |
Antarmuka optik input dan output modul |
| Antarmuka |
Artikel |
Deskripsi |
| Berjalan |
Indikator operasi kartu OTU |
On, operasi OTU normal
Matikan, kegagalan operasi OTU
|
| QR1 |
Indikator lampu penerima sisi modul cabang 1 |
On, penerimaan cahaya normal
Off, penerimaan cahaya tidak normal
|
| QR2 |
Indikator lampu penerima sisi modul cabang 2 |
On, penerimaan cahaya normal
Off, penerimaan cahaya tidak normal
|
| QR3 |
Indikator penerima cahaya sisi modul cabang 3 |
On, penerimaan cahaya normal
Off, penerimaan cahaya tidak normal
|
| QR4 |
Indikator penerima cahaya samping modul cabang 4 |
On, penerimaan cahaya normal
Off, penerimaan cahaya tidak normal
|
| CR |
Indikator penerima cahaya modul sisi jalur |
On, penerimaan cahaya normal
Off, penerimaan cahaya tidak normal
|
Diagram
Antarmuka manajemen kartu OTU
- Pemantauan online real-time status kerja disk bisnis
- Status link modul pemantauan online, status link pelabuhan
- Modul pemantauan waktu nyata mengirimkan dan menerima daya cahaya, laju kerja saat ini
- Mendukung pembacaan informasi DDM modul optik secara real-time
- Dukungan membaca panjang gelombang modul dan informasi saluran
Pengaturan Kartu OTU
1. Pengaturan ambang alarm daya perangkat penerima
Batas alarm daya penerima modul optik dapat diatur melalui manajemen jaringan.perangkat akan memicu alarm dan memberi tahu personil pemeliharaan untuk memperhatikan tanpa mempengaruhi bisnis
2. Pengaturan modus ALS
Fungsi ALS dapat diatur melalui sistem manajemen jaringan.dan modul optik samping itu sendiri tidak memancarkan cahaya.
Tinjauan Kontrol Kualitas
Untuk jaringan dan produk komunikasi optik, keandalan tergantung pada sistem kualitas yang terstruktur dengan baik daripada langkah pengujian yang terisolasi.
Di OLYCOM, pengendalian kualitas diterapkan di seluruh siklus hidup produk, mulai dari sumber komponen hingga pengiriman akhir, untuk memastikan kinerja yang konsisten di lingkungan penyebaran yang nyata.
Semua bahan diverifikasi sebelum produksi, termasuk modul optik, komponen elektronik, dan struktur mekanik.Sistem inspeksi otomatis digunakan untuk menjaga akurasi dalam perakitan dan mengurangi variabilitas.
Setiap produk menjalani validasi fungsional, yang mencakup kinerja transmisi data, operasi fitur, dan pengiriman daya jika berlaku.parameter seperti akurasi panjang gelombang, kualitas sinyal, dan stabilitas transmisi dievaluasi dengan cermat.
Untuk memastikan keandalan jangka panjang, perangkat diuji dalam kondisi ekstrem, termasuk variasi suhu, paparan kelembaban, dan tekanan mekanik.pengujian waktu berjalan diperpanjang dilakukan untuk mengidentifikasi kegagalan awal potensial.
Setiap unit harus menjalani inspeksi akhir sebelum pengiriman, dengan keterlacak penuh yang didukung oleh catatan pengujian yang terdokumentasi dan data kepatuhan.
Dengan menggabungkan proses standar dengan perbaikan terus menerus, OLYCOM memastikan solusi jaringan yang stabil, tahan lama, dan siap lapangan.
