2/4/8 Channel C21~C28 Optical Add Drop Multiplexer Card
Fitur Produk
(1) Dukungan 2/4/8 saluran tambahkan dan lepas
(2) Plug'n play: tidak memerlukan konfigurasi
(3) Produk hijau: benar-benar pasif, tidak membutuhkan daya dan tidak ada pendinginan
(4) Kerugian penempatan yang rendah
2CH kerugian maksimum penyisipan ≤1,5dB
4 Kerugian penempatan maksimum CH ≤3dB
8CH kerugian maksimum penyisipan ≤4,5dB
Spesifikasi
| Fungsi |
CWDM OADM |
DWDM OADM |
| Nomor saluran |
1 |
2 |
4 |
8 |
16 |
1 |
2 |
4 |
8 |
16 |
| Panjang gelombang operasi ((nm) |
1260 ~ 1620 |
1525 ~ 1565 |
| Jenis Bisnis |
Jaringan ITU-T |
Jaringan ITU-T |
| Panjang gelombang pusat (nm) |
20 |
0.8nm ((100GHz) |
| Kerugian penempatan saluran (dB) |
In ∆ Drop |
≤ 0.8 |
≤ 1.2 |
≤ 1.8 |
≤ 2.6 |
≤4.5 |
≤ 0.8 |
≤ 1.2 |
≤ 1.8 |
≤ 2.6 |
≤4.5 |
| Tambahkan ---- Keluar |
≤ 0.8 |
≤ 1.2 |
≤ 1.8 |
≤ 2.6 |
≤4.5 |
≤ 0.8 |
≤ 1.2 |
≤ 1.8 |
≤ 2.6 |
≤4.5 |
| Masuk--keluar |
≤ 0.8 |
≤ 1.2 |
≤ 1.8 |
≤ 2.6 |
≤4.5 |
≤ 0.8 |
≤ 1.2 |
≤ 1.8 |
≤ 2.6 |
≤4.5 |
| Kepadatan (dB) |
ITU ± 6.5 |
|
| Isolasi saluran berdekatan (dB) |
≤ 0.5 |
| Isolasi saluran yang tidak berdekatan (dB) |
≥ 30 |
| Kerugian pengembalian (dB) |
≥ 40 |
| Kepadatan (dB) |
≥ 50 |
| Nomor slot yang ditempati |
Mendukung OSP3800 seri sasis, menempati 1 slot, (0.5U) |
| Antarmuka optik |
LC/UPC |
| Konsumsi daya maksimum |
5W |
| MTBF |
>100000 jam |

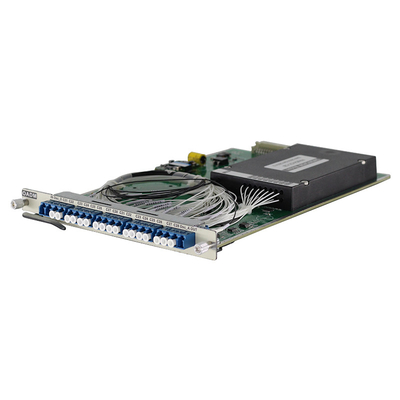

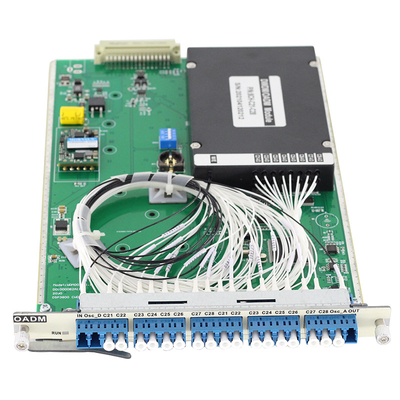

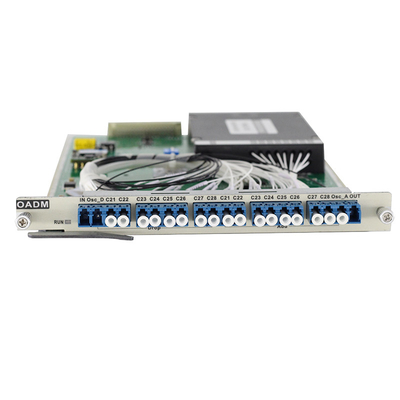

Diagram Produk
Pengantar
Papan OADM adalah bagian penting dari sistem WDM.
Hal ini dapat merealisasikan konfigurasi ulang dinamis saluran panjang gelombang optik oleh modul OADM.
Artinya, it can dynamically adjust the wavelength resource and fiber path in optical path layer according to the change of traffic and demand in transmission network path and make the most effective use of network resources.
FAQ
1Apa profil produk Anda?
Baris produk kami meliputi sistem transmisi multiplexing pembagian panjang gelombang WDM/OTN, peralatan pembagian panjang gelombang semi aktif 5G ((CWDM/MWDM/LWDM),Sistem perlindungan optik (OLP/0BP/Bypass) penguat optik (OEO/EDFA/SOA), sistem deteksi kabel optik/Sistem deteksi online serat optik OLM, switch optik ((osW), modul optik, dll.,
2Bagaimana kau akan mengirim barangku?
A: Kami akan mengirim barang dengan DHL, UPS atau FEDEX, silakan periksa rincian pengiriman dengan nomor pelacakan.
3T: Dapatkah saya memiliki diskon?
A: Diskon akan diberikan untuk pesanan berulang, pelanggan reguler dan produk diskon.
4T: Berapa waktu Anda?
A: Biasanya dibutuhkan 2 ~ 4 hari kerja untuk memproduksi dan kemudian akan mengirim barang.
