DWDM EDFA Card Booster Line Optical Amplifier Untuk 48-Wave C-Band WDM System

1pc
MOQ
dapat dinegosiasikan
harga
DWDM EDFA Card Booster Line Optical Amplifier Untuk 48-Wave C-Band WDM System
fitur Galeri Deskripsi Produk Quote request suatu
fitur
Spesifikasi
Nama produk: Kartu Penguat Serat Erbium-Doped
Aplikasi: Sistem DWDM
Klasifikasi: BA, LA, PA
Panjang gelombang: C-band, maks 48 saluran
Menyoroti:

EDFA Card DWDM Line Optical Amplifier

,

Line Optical Amplifier Untuk Sistem WDM
Informasi dasar
Tempat asal: Shenzhen, Cina
Nama merek: Olycom
Nomor model: OM3800-EDFA
Dokumen: DWDM OTN SYSTEM OLYCOM.pdf
Syarat-syarat pembayaran & pengiriman
Kemasan rincian: 1 buah dalam kotak, 1KG GW
Waktu pengiriman: 4 ~ 7 hari
Syarat-syarat pembayaran: T/T, PayPal
Menyediakan kemampuan: 2000 pcs/bulan
Deskripsi Produk

EDFA 1U Rack atau Card tipe Erbium doped fiber amplifier board



Spesifikasi produk

Fungsi Deskripsi
Kisaran panjang gelombang kerja Tipe standar: 1529nm~1561nm Tipe diperpanjang: 1528nm~1568nm
Jenis EDFA Amplifikasi Daya OBA Amplifikasi Daya OPA
Min input daya optik -22dBm -32dBm
Daya optik output maksimum +20dBm +16dBm
Peningkatan maksimum 17dB 20dB
Angka Kebisingan < 5,5dB
Mendapatkan datar < 1,5dB
Teknologi eksklusif Dukungan penguncian gain, gain diatur, teknologi kontrol sementara, daya optik output shutdown otomatis
Fungsi manajemen jaringan

Mendukung pemantauan real-time status kerja EDFA, termasuk: daya optik, pompa, suhu, dll.

Batas penghentian pompa pendukung dan fungsi pengaturan waktu pemulihan otomatis
Jumlah slot yang ditempati Mendukung OSP3800 full series chassis, menempati 1 slot, (0.5U)
Antarmuka optik LC/UPC
Konsumsi daya maksimum 15W
MTBF >100.000 jam



Fitur Produk



(1) mendukung amplifikasi optik sistem C-band DWDM

(2) mendukung fungsi amplifikasi input sinyal OSC opsional

(3) dukungan penguatan daya, penguatan jalur (penguatan optik sekunder), preamplifikasi

(4) mendukung manajemen jaringan SNMP grafis berbasis IP, metode manajemen jaringan

(5) dapat memantau: arus drive pompa, daya output pompa, switch pompa, suhu pompa, daya optik input, daya optik output, suhu modul

(6) mendukung switch pompa yang dapat dikonfigurasi, mode AGC dan mode APC (kekuatan optik input dan output yang dapat disesuaikan)

(7) mendukung port pemantauan optik (MON).

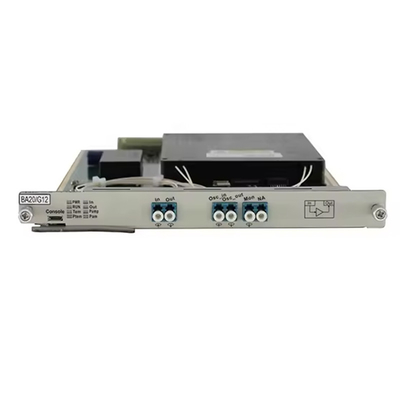

DWDM EDFA Card Booster Line Optical Amplifier Untuk 48-Wave C-Band WDM System 0



Definisi antarmuka



Antarmuka Artikel Fungsi/Deskripsi
Di dalam Antarmuka input EDFA Port input daya optik sinyal kecil
Keluar. Antarmuka output EDFA EDFA Amplifikasi output port optik.
OSC_IN Pelabuhan input saluran pemantauan Tautan ke kartu manajemen jaringan SFP TX untuk mengirimkan informasi manajemen jaringan.
OSC_Out Pelabuhan output saluran pemantauan Tautan ke kartu manajemen jaringan SFP RX untuk mengirimkan informasi manajemen jaringan.
MON Pelabuhan pemantauan Antarmuka pemantauan kinerja EDFA, link OPM atau spektrometer.



Deskripsi indikator



Antarmuka Artikel Deskripsi
PWR Indikator daya EDFA On, EDFA catu daya normal; off, kegagalan catu daya.
Berjalan Indikator operasi EDFA On, EDFA beroperasi normal; off, operasi adalah cacat.
Di dalam Indikator alarm input EDFA On, input tidak normal; off, input normal.
Keluar. Indikator alarm output EDFA On, output tidak normal; off, output normal.
Tem Indikator alarm suhu modul EDFA On, suhu modul EDFA tidak normal; off, suhu modul normal.
Ptem Indikator alarm suhu pompa On, suhu pompa tidak normal; off, suhu pompa normal.
Pompa Indikator peringatan pompa On, pompa mati; off, pompa hidup.
Pam. Indikator alarm arus pompa On, arus pompa tidak normal; off: arus pompa normal.



Pengantar



  • Fungsi utama dari kartu amplifier optik EDFA (Erbium Doped Fiber Amplifier) adalah untuk melakukan kompensasi daya pada cahaya sinyal di link transmisi,dan dapat secara bersamaan memperkuat hingga 48 saluran (saluran saluran adalah 100GHz) atau 96 saluran (saluran saluran adalah 50GHz) di C-band.
  • Sinyal optik memiliki karakteristik gain datar, gain yang dapat disesuaikan, dan indeks kebisingan kecil.
  • Ini adalah bagian yang sangat penting dari sistem DWDM, sistem kecepatan tinggi masa depan, dan transmisi jarak jauh jaringan optik.

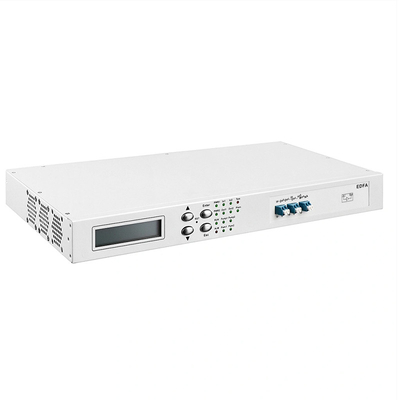

DWDM EDFA Card Booster Line Optical Amplifier Untuk 48-Wave C-Band WDM System 1

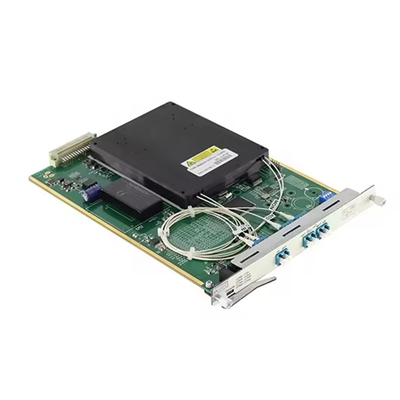

DWDM EDFA Card Booster Line Optical Amplifier Untuk 48-Wave C-Band WDM System 2
