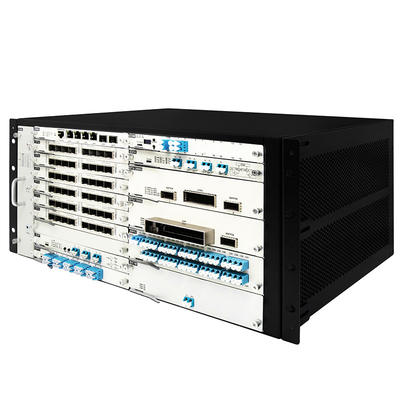

OTN DWDM 5U Chassis 20 Service Slots Untuk 100G 200G 400G Transmission Dual Power Input

Platform Transmisi Rak 5U Untuk Kartu Servis Seri OM3800

Parameter Produk

Deskripsi Produk

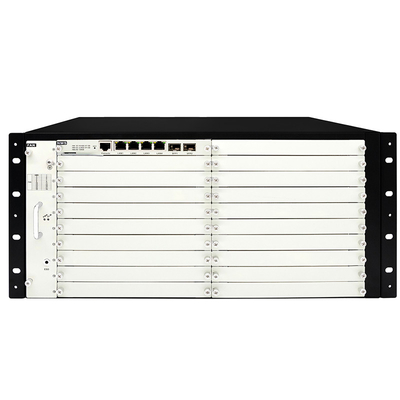

• OM3800-5U dirancang dengan struktur penyisipan kartu standar 19 inci 5U yang dipasang di rak.
• Sasis tunggal menyediakan 20 slot modul fungsional, 2 slot daya, dan 1 slot kipas.
• Ini mengadopsi desain outlet serat panel depan, menempatkan semua antarmuka optik dan antarmuka manajemen jaringan di sisi depan.
• Desain aliran udara mengadopsi pola ventilasi kanan ke kiri, dengan saluran masuk udara di sisi kanan sasis.
• Udara dingin dialirkan ke dalam sasis oleh unit kipas pendingin, lalu dikeluarkan dari sisi kiri sasis.

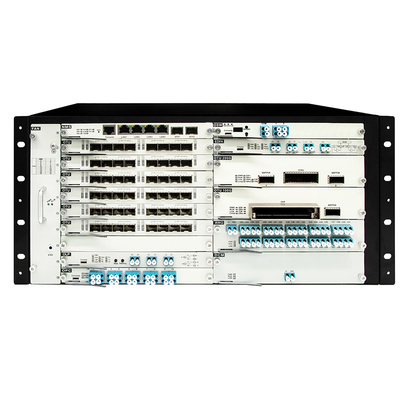

1. SLOT1 untuk memasukkan kartu kendali NMS (Network Management System), sedangkan SLOT2 ke 19 dapat menampung berbagai jenis kartu nama.

2. Slot KIPAS: Digunakan untuk pendinginan sasis. Indikator PWR yang menyala menunjukkan suplai daya normal ke slot kipas. Jika lampu ALM menyala merah, berarti kipas tidak berfungsi. Biasanya, lampu ALM harus mati.

3. Lampu Indikator:

- PWR: Aktif - Catu daya normal; Mati - Tidak ada catu daya atau tidak normal.

- ALM: Aktif - Kerusakan kipas atau alarm suhu tinggi; Mati - Biasa.

1. Slot catu daya (PIU) terletak di bagian belakang perangkat, mendukung opsi arus bolak-balik (AC - APU) dan arus searah (DC - DPU). Konfigurasi dayanya adalah 1+1 hot backup, yang menyediakan redundansi.

2. Lampu Indikator:

- PWR-DC, PWR-AC: Aktif - Catu daya normal; Mati - Tidak ada catu daya atau tidak normal.

Fitur Produk

• Standar 19 inci, tinggi 5U;
• Integrasi tinggi: Rak tunggal mendukung 19 slot bisnis tujuan umum, 1 slot manajemen jaringan;
• Platform terpadu: Mendukung berbagai campuran kartu nama, manajemen jaringan terpadu;
• Keandalan tinggi: Catu daya mendukung AC dan DC secara bersamaan, dengan dukungan untuk perlindungan catu daya 1+1;
• Kinerja pembuangan panas yang sangat baik: Dirancang dengan 6 kipas berkecepatan tinggi dan berkinerja tinggi untuk memastikan pembuangan panas yang efektif.

Aplikasi

• Telekomunikasi
• Pusat data
• Jaringan 5G
• Jaringan Jarak Jauh

Solusi transmisi Olycom DWDM

• Kasus jaringan rantai DWDM
• Kasus jaringan Cincin DWDM
• Casing pelindung saluran optik DWDM+OLP
• Solusi jarak ultra jauh DWDM
• Kasus peer-to-peer DWDM
• Casing jaringan dua arah serat tunggal DWDM
