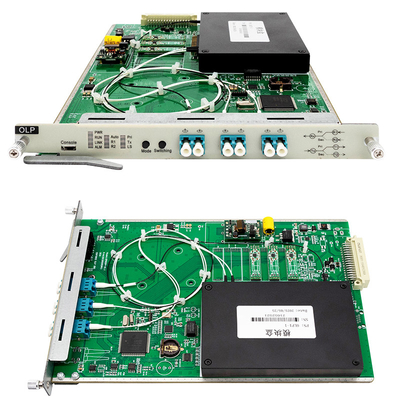

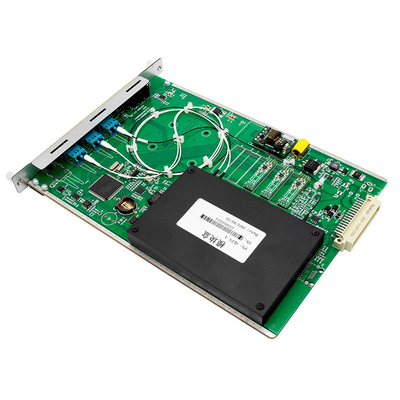

1+1 OLP Optical Line Protection Board
Diagram Produk
| Fungsi |
Deskripsi |
| Model OLP |
3800-OLP1:1A3-A0 |
| Kisaran panjang gelombang kerja |
1260nm 1650nm |
| Jenis OLP |
OLP-1:1 ((Pilih untuk mengirim dan menerima) |
| waktu pergantian |
< 35ms |
| Peningkatan kerugian |
Jalur kerja |
< 1,3dB |
| Jalur alternatif |
< 1,3dB |
| Jangkauan daya optik monitor |
-50 dBm+25 dBm |
| Skenario aplikasi |
Perlindungan jalur optik |
| Fungsi manajemen jaringan |
Mendukung pemantauan daya optik OLP secara real time, penjadwalan switching aktif, manajemen kinerja, manajemen routing dan fungsi lainnya |
| Jumlah slot yang ditempati |
Mendukung OSP3800 full series chassis, menempati 1 slot, (0.5U) |
| Antarmuka optik |
LC/UPC |
| Konsumsi daya maksimum |
5W |
| MTBF |
>100.000 jam |
- Kartu OLP Olycom plug and play dapat diintegrasikan dengan baik ke dalam sasis seri OM3800 1U / 2U / 3U / 5U dan menempati slot 0,5U.
- Ini dapat memantau status sinyal dari jalur optik utama dan cadangan secara real time.Safe switching dapat dilakukan secara otomatis pada rute utama dan cadangan untuk memastikan pemulihan cepat dari sinyal optik sistem.
- Teknologi OLP menyelesaikan operasi perpindahan rute pada lapisan optik.
- Perlindungan lapisan optik memiliki keuntungan yang tak tertandingi dalam perlindungan lapisan atas bisnis dan merupakan solusi ideal untuk komunikasi non-menghalangi.
Antarmuka dan Indikator
| Penanda antarmuka |
Nama |
Fungsi/Sambungan |
| Rx |
Antarmuka output lokal OLP |
Sambungkan ke port penerima perangkat lokal |
| TX |
Antarmuka penerima lokal OLP |
Sambungkan ke port transmisi perangkat lokal |
| R1 |
Antarmuka penerima rute utama |
Hubungkan ke peer T1 |
| T1 |
Antarmuka output routing utama |
Hubungkan ke peer R1 |
| R2 |
Antarmuka penerima jalur siaga |
Hubungkan ke peer T2 |
| T2 |
Standby rute output antarmuka |
Hubungkan ke peer R2 |
| M1/M2 |
Pelabuhan akses OTDR |
Uji jalur yang rusak di jalur transmisi |
| Penanda antarmuka |
Nama |
Deskripsi |
| PWR |
Indikator daya OLP |
ON, pasokan listrik OLP normal
mati, kegagalan catu daya
|
| Berjalan |
Indikator operasi OLP |
ON, OLP beroperasi normal
mati, ada kegagalan operasi.
|
| Mobil |
Indikator modus kerja OLP |
Dihidupkan, bekerja dalam mode otomatis
mati: bekerja dalam mode manual
|
| R1 |
Indikator penerima jalur utama OLP |
On, penerimaan normal.
off, penerimaan tidak normal
|
| R2 |
Indikator penerima jalur siaga OLP |
On, penerimaan normal.
off, penerimaan tidak normal
|
| Pri |
Indikator pekerjaan rute utama |
Dalam, bekerja di jalur utama |
| TX |
Indikator penerima lokal |
On, penerimaan normal.
off, penerimaan tidak normal
|
| LS |
Status kerja sumber optik internal dari perangkat |
On, ini menunjukkan operasi normal
off, itu menunjukkan kelainan.
|
Pemeliharaan
Penggunaan yang wajar dan penyimpanan peralatan yang tepat dapat mempertahankan indikator kinerja yang baik untuk jangka waktu yang lama, memperpanjang umurnya.
Perangkat harus menghindari getaran mekanis yang kuat, tabrakan, jatuh, dan kerusakan mekanis lainnya.dan langkah-langkah tahan air.
Peralatan harus dibersihkan secara teratur, dan lingkungan kerja harus bebas dari gas korosif seperti asam atau alkali.Anda dapat menggunakan handuk bersih dibasahi dengan air atau air sabun untuk dengan lembut menghapus sasis dan panelPenggunaan pelarut seperti alkohol untuk pembersihan dilarang.
Saat mengeluarkan kabel serat optik, segera tutup dengan tutup debu untuk mencegah benda keras, debu, atau kontaminan lainnya menyentuh ujung serat.
Pemantauan waktu nyata online status kerja disk OLP
Pemantauan secara online secara real-time dari rute kerja saat ini OLP
Pemantauan secara online dalam waktu nyata dari mode kerja OLP manual atau otomatis
Pemantauan secara online secara real-time dari sisi akses OLP penerima dan pemancar daya optik
Pemantauan waktu nyata dari transmisi dan daya optik OLP utama dan sekunder
FAQ
1 T: Berapa waktu pengiriman Anda?
A: Biasanya dibutuhkan 7 ~ 10 hari kerja untuk memproduksi dan kemudian akan mengirim barang.
2 Q: Bagaimana Anda akan mengirim barang saya?
A: Kami akan mengirim barang dengan DHL, UPS atau FEDEX, silakan periksa rincian pengiriman dengan nomor pelacakan.
3 T: Berapa waktu garansi?
A: Satu tahun untuk produk komersial dan 3 tahun untuk produk industri.
